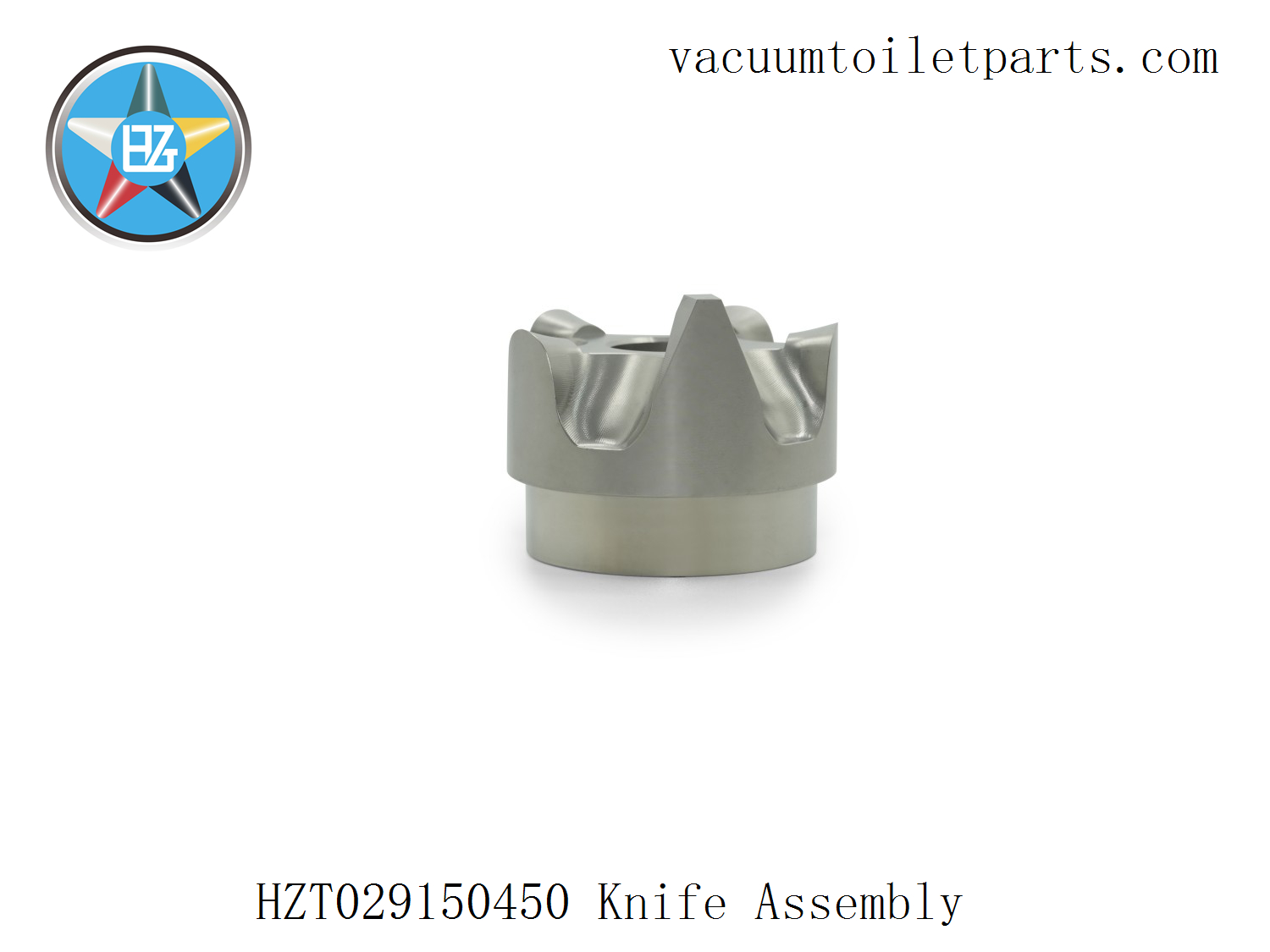

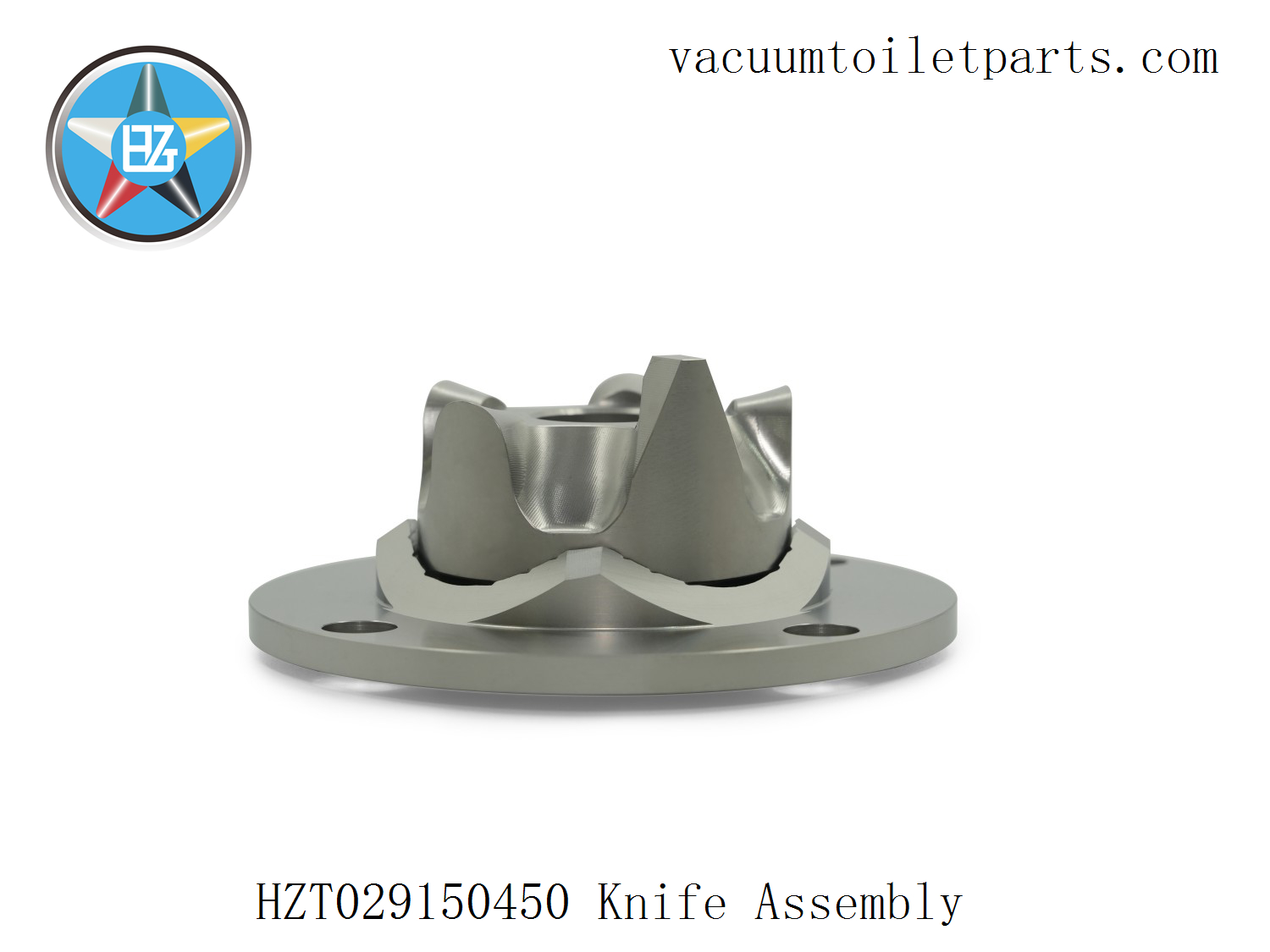

L'ensemble de couteaux T029150450 est le principal composant de broyage du système de pompe à vide pour eaux usées marines HZT 15MBD. Il se compose de deux parties :

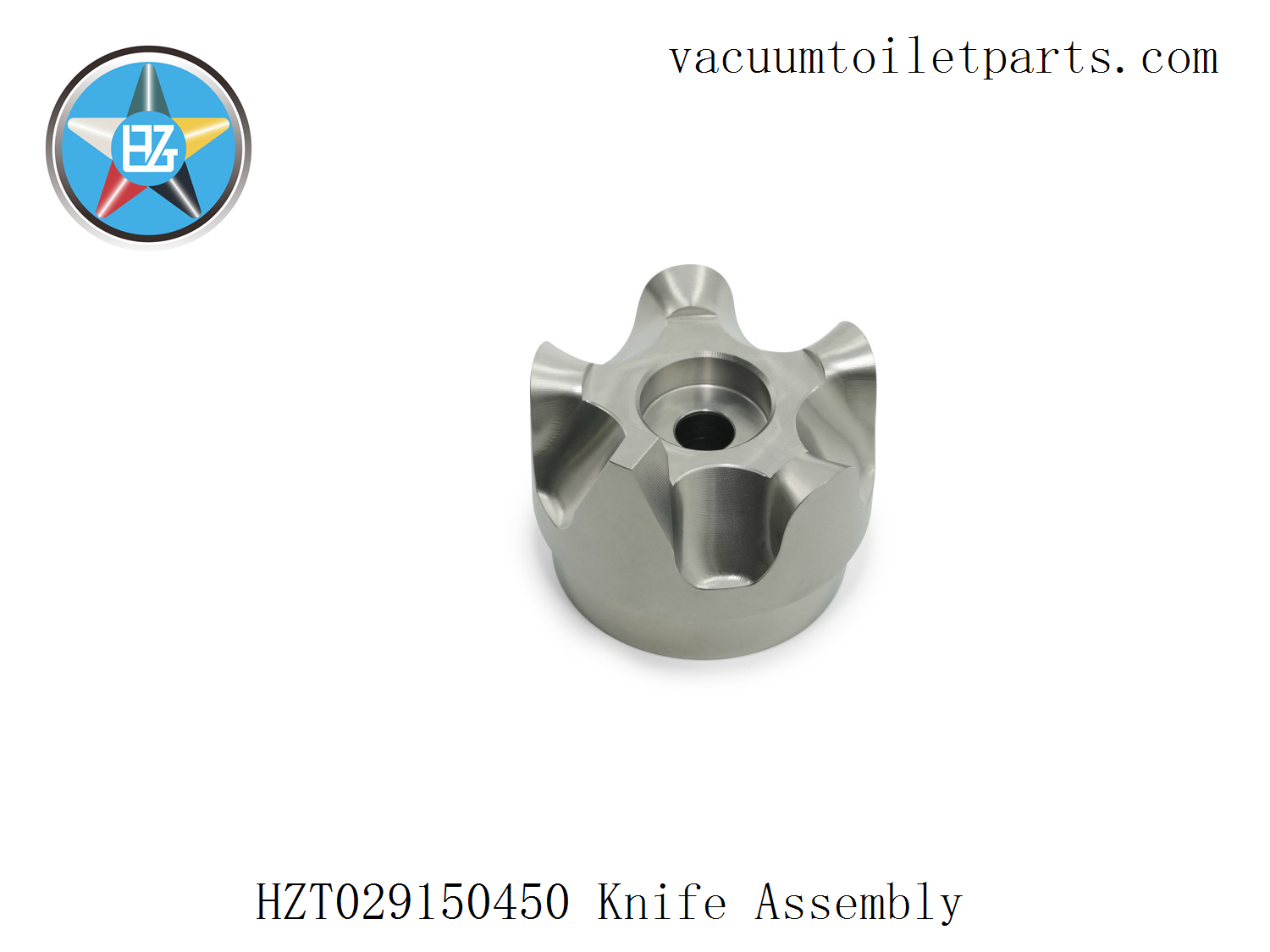

* Couteau rotatif (HZT029150400) - monté sur l'arbre de sortie du moteur ;
* Couteau fixe (HZT029150500) - fixé à la bride d'extrémité (HZT029150601).
Ensemble, ces deux composants forment un système de déchiquetage très efficace, conçu pour couper et déchiqueter les eaux usées, les eaux noires et les débris des navires, afin d'éviter tout blocage de la pompe à vide et de la tuyauterie, et de garantir un fonctionnement stable et à long terme du système.
1. Avantages de la structure et du processus de fabrication
* Matériau en acier inoxydable 17-4PH (630) à haute résistance :
Le jeu de lames est fabriqué à partir d'une ébauche forgée en acier inoxydable 17-4PH, qui a subi un traitement de mise en solution et un traitement de vieillissement (HRC 40-45), et qui présente à la fois une grande dureté et une grande résistance aux chocs ;
* Usinage de précision CNC 5 axes :
La surface de la pale et la surface de référence de montage sont réalisées en une seule étape par un usinage à cinq axes, ce qui garantit la précision de l'adaptation et l'équilibre dynamique des pales dynamiques et statiques ;
* Contrôle du traitement thermique à double couche :
Le gradient de dureté de la surface et du noyau est optimisé pour améliorer la résistance à l'usure et prévenir l'écaillage ;
* Lame miroir et traitement de passivation anticorrosion :
Améliorer l'efficacité de la coupe tout en réduisant l'adhérence des impuretés des eaux usées et le dépôt de biofouling.
II. Fonction et principe du système
L'ensemble de lames HZT029150450 est situé à l'intérieur de l'entrée de la tête de pompe, monté entre la chambre d'aspiration (HZT029150320) et la bride d'extrémité (HZT029150601) :
* Le moteur entraîne les lames rotatives (HZT029150400) à tourner à grande vitesse ;
* Les lames fixes (HZT029150500) forment un mécanisme de cisaillement ;
* Les débris sont broyés et les eaux usées sont homogénéisées dans une zone de micro-cisaillement ;
* Le fluide broyé entre dans la chambre de la pompe et est aspiré par la roue (HZT029150701).
Cette conception permet de maintenir un débit stable dans le système d'aspiration tout en empêchant efficacement le colmatage et l'endommagement de la pompe.
III. Caractéristiques techniques et avantages techniques
* 🔩 Haute efficacité de cisaillement : Les lames dynamiques et statiques travaillent ensemble pour déchiqueter en continu les fibres, les cheveux, le plastique, les tissus et autres débris ménagers.
* ⚙️ Conception équilibrée sur le plan dynamique : L'usinage sur cinq axes garantit la qualité symétrique des lames rotatives, réduisant ainsi les vibrations et le bruit.
* Compatibilité avec le vide : La structure entièrement étanche convient au traitement des eaux usées sous vide sans affecter le niveau de vide du système.
* 🛠️ Facilité d'entretien : L'assemblage de la lame est une pièce consommable et peut être remplacée indépendamment, ce qui améliore l'efficacité du fonctionnement et de l'entretien.
* Résistance à la corrosion : l'alliage 17-4PH combiné à un processus de traitement thermique offre une résistance à long terme aux eaux usées, au brouillard salin, ainsi qu'aux milieux acides et alcalins.
IV. Adaptation et compatibilité des séries
* Applicable à : Pompe à vide marine pour eaux usées HZT 15MBD
* Structure similaire à celle de la série 25MBA, mais avec des dimensions et des connexions différentes, non directement interchangeables.
* Forte compatibilité de remplacement et de réparation : Peut être utilisée comme pièce de rechange standard pour la tête de pompe 15MBD.
* Interface de montage : S'assemble avec HZT029150320 (chambre d'aspiration) et HZT029150601 (bride d'extrémité).
V. Scénarios d'application industrielle
Le jeu de lames HZT029150450 est largement utilisé dans.. :
* 🚢 Systèmes de collecte des eaux usées marines et des eaux noires par aspiration
* ⚙️ Toilettes à vide et systèmes d'évacuation des eaux usées
* 🛳️ Systèmes de traitement des eaux usées en mer
* 🧰 Unités d'assainissement portuaires et maritimes
Sa durabilité, ses performances anti-colmatage et son efficacité de coupe en font un composant essentiel des équipements de traitement des eaux usées sous vide.
VI. Assistance technique et fourniture
HZT fournit un équipement complet, une conception de système et des services accessoires :
* Solutions complètes pour les pompes à vide marines et les stations de pompage sous vide des eaux usées
* Système OEM et soutien aux chantiers navals
* Approvisionnement rapide en pièces détachées et services de réparation
📧 Courriel de l'assistance technique : SJDT1199@gmail.com
🌐 Site web officiel : www.vacuumtoiletparts.com
1. HZT029151001 - Siège de soupape à clapet
2. HZT037302200 - Disque de soupape à clapet
3. HZT029151003 - Plaque de pression
4. HZT029150310 - Couvercle de la chambre d'aspiration
5. HZT037219210 - Joint torique
6. HZT029150320 - Chambre d'aspiration
7. HZT020202900 - Joint à douille hexagonale
8. HZT029151900 - Contre-écrou
9. HZT029150400 - Lame rotative
10. HZT029150500 - Lame stationnaire
11. HZT029152401 - Boulon hexagonal demi-fileté avec rondelle élastique (M10x170)
12. HZT029150601 - Bride d'extrémité
13. HZT029150701 - Rotor (roue)
14. HZT029150800 - Boîtier de rotor
15. HZT029151800 - Entretoise
16. HZT038201500 - Joint d'arbre
17. HZT034507420 - Collier de serrage
18. HZT034507500 - Tuyau
19. HZT029150391 - Bride d'étanchéité d'arbre
20. HZT029150901 - Chambre de pression (chambre d'évacuation de l'eau)
21. HZT029150310-02 - Couvercle d'aspiration (plaque métallique)
22. HZT029150450 - Assemblage de coupe
23. HZT/- - Moteur - 2.2kW - Moteur marin
24. HZT029015001 - Pompe à vide 15MBD
25. HZT023280061 - Siège de soupape à clapet
26. HZT037302100 - Disque de soupape à clapet
27. HZT023280091 - Plaque de pression
28. HZT023280050 - Couvercle de la chambre d'aspiration
29. HZT037219260 - Joint torique
30. HZT023280070 - Fixation de bride
31. HZT023280080 - Bride
32. HZT023280040 - Chambre d'aspiration
33. HZT020202900 - Bouchon
34. HZT020203100 - Lame rotative
35. HZT020203100 - Lame stationnaire
36. HZT021201000 - Porte-lame
37. HZT036202010 - Boulon hexagonal à demi-filet (avec rondelle élastique) M12x220
38. HZT023200210 - Plaque d'extrémité de la chambre d'aspiration
39. HZT023219000 - Boîtier de rotor
40. HZT021265401 - Rotor (Impeller)
41. HZT021217000 - Bouchon RG 3/8
42. HZT023219000 - Chambre de pression (chambre de décharge)
43. HZT023260400 - Douille d'isolation
44. HZT038218900 - Joint d'arbre
45. HZT023280030 - Bride d'étanchéité d'arbre
46. HZT023280050-02 - Couvercle de la chambre d'aspiration (feuille de métal)
47. HZT/- - Moteur - 3,0 kW - Moteur marin
48. HZT023280010 - Pompe à vide 25 MBA
