Isolateur de vibration en caoutchouc pour pompe à vide marine HZT**.
Structure composite en caoutchouc haute résistance - Insert métallique M10 - Dédié aux systèmes d'assainissement sous vide en milieu marin
I. Présentation du produit

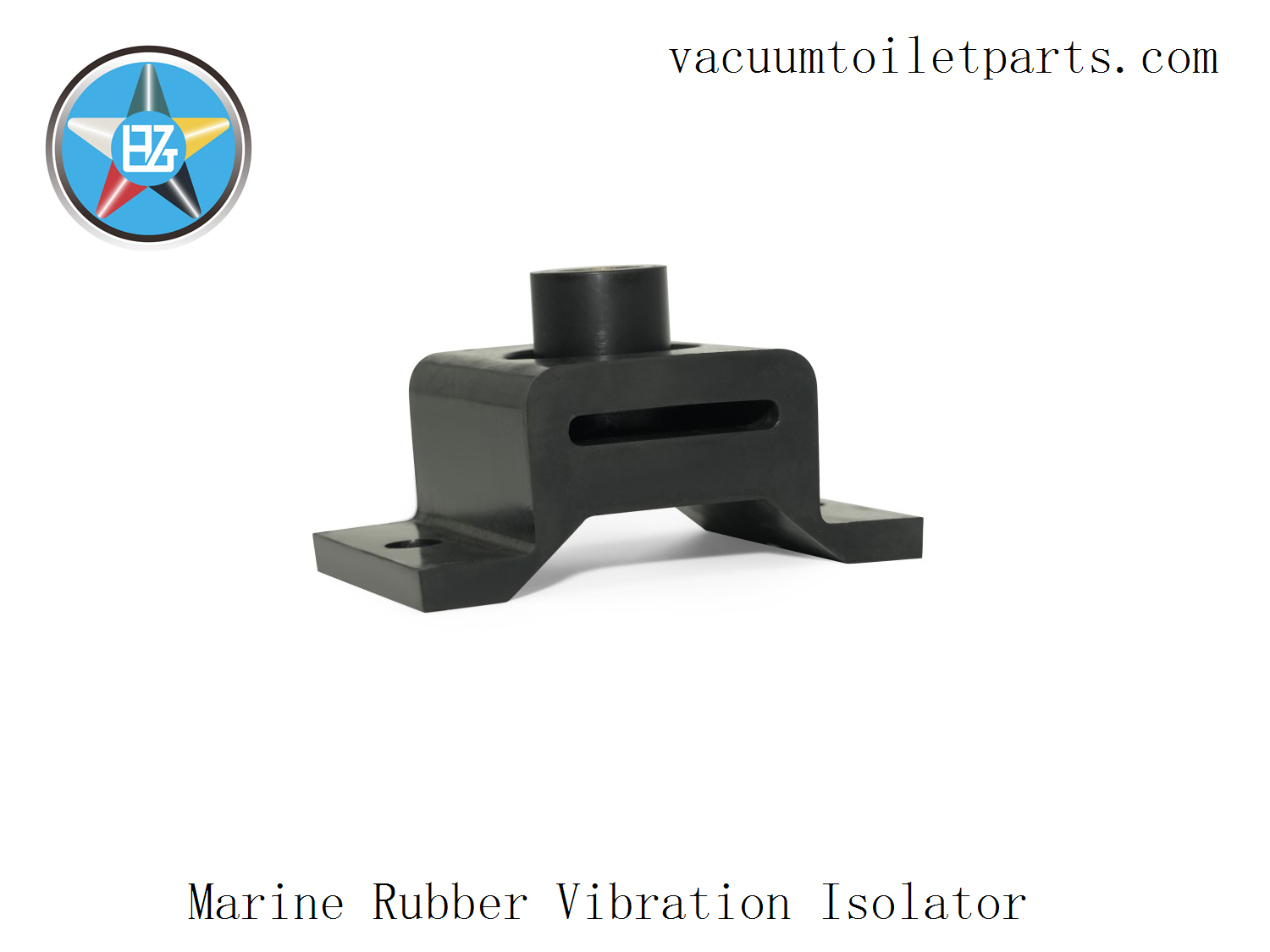

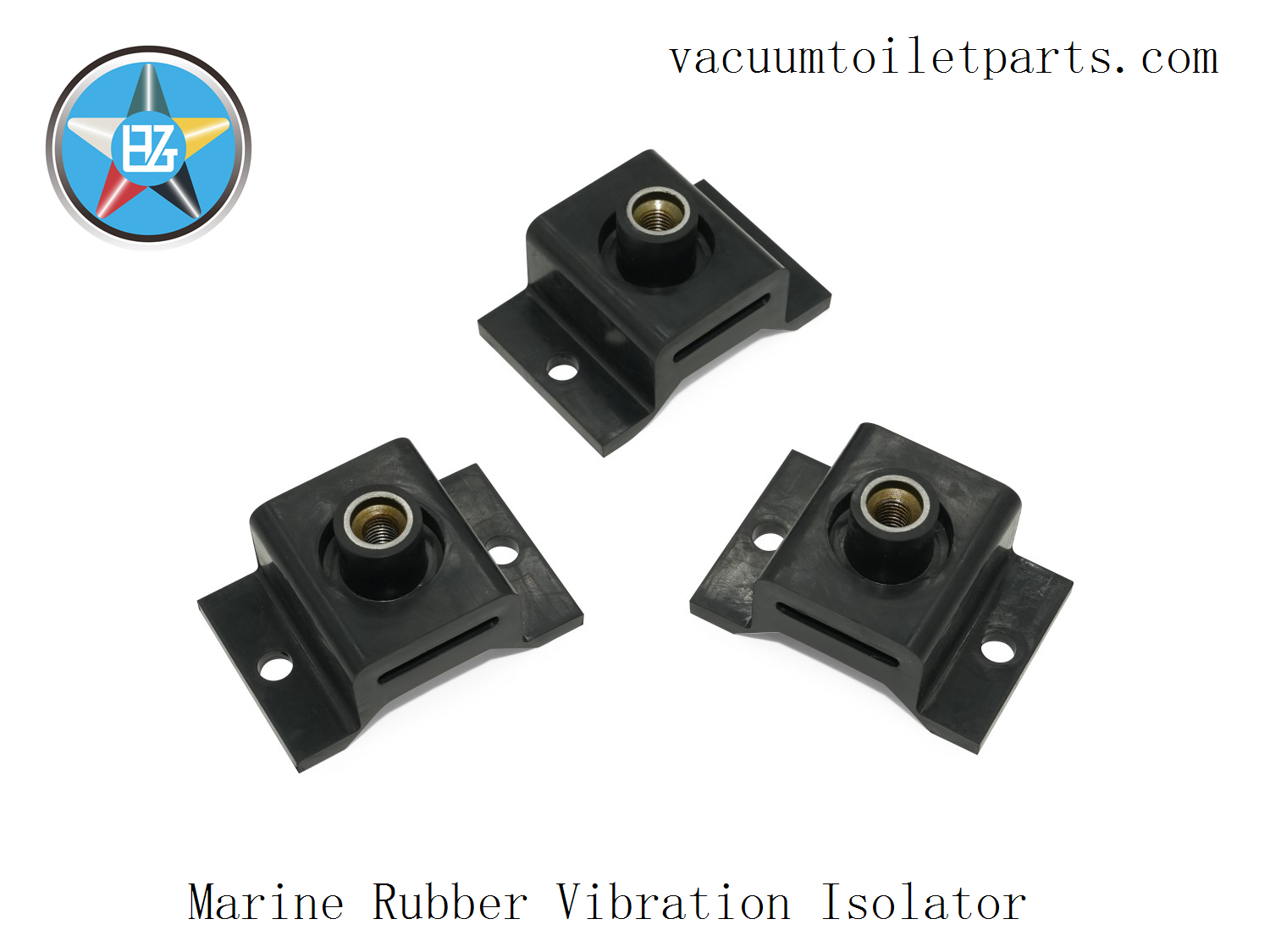

Le support antivibratoire caoutchouc-métal HZT Marine
est une base de montage isolant des vibrations, spécialement conçue pour les systèmes de pompes à vide pour eaux usées marines HZT029015001 (15MBD) et HZT023280010 (25MBA). Ce support utilise une structure composite caoutchouc-métal, combinant un caoutchouc hautement élastique avec un insert en acier usiné avec précision. Le montage via un goujon fileté M10** offre une grande résistance et une excellente isolation des vibrations.
Lorsqu'il est installé entre le corps de la pompe et la plate-forme de fondation, il réduit considérablement les vibrations de fonctionnement, le bruit mécanique et la résonance structurelle, prolongeant ainsi la durée de vie de l'équipement et améliorant la stabilité opérationnelle globale.
II. Structure et caractéristiques techniques
* Type de structure : caoutchouc-métal
* Méthode de montage : Fixation supérieure par goujon fileté interne M10 / Fixation inférieure par boulon à fond plat (dessins 3D ou dessins dimensionnels 2D disponibles)
* Couleur : Noir
* Matériau du caoutchouc : Caoutchouc synthétique haute résistance (résistant à l'huile, à l'eau de mer et à la pression)
* Matériau métallique : Acier galvanisé / Inserts en acier inoxydable (résistant à la corrosion)
III. Avantages en termes de performances
Isolation contre les vibrations à haut rendement
Des inserts multicouches en caoutchouc et en métal forment un système d'amortissement élastique qui absorbe efficacement les vibrations mécaniques pendant le démarrage et le fonctionnement de la pompe à vide.
Réduction du bruit et des vibrations
Réduction du bruit de structure de la pompe de 30-40%, améliorant le confort de la salle des machines.
✅ Résistance à la corrosion et au vieillissement
Résistant au brouillard salin, à l'huile, à l'humidité et à la chaleur, il convient à l'environnement très humide et très corrosif des salles des machines des navires.
✅ Installation facile
Les goujons filetés M10 permettent une installation directe, compatible avec les écartements des trous de la base des pompes à vide HZT029015001 et HZT023280010.
✅ Polyvalent
Compatible avec les séries 15MBD et 25MBA, il peut être utilisé comme accessoire OEM ou comme pièce de rechange.
IV. Composants compatibles
| Modèle | Nom | Fonction |
| ———— | ————- | ———- |
| HZT029015001 | Pompe à vide pour eaux usées 15MBD | Montage de l'unité principale | Montage antivibratoire
| HZT023280010 | Pompe à vide pour eaux usées 25MBA | Montage de l'unité principale | Montage antivibratoire
V. Industries et applications concernées
* 🚢 Marine Vacuum Sewage Pump System (système de pompe à vide pour eaux usées)
* ⚙️ Marine Toilet & Sanitation System (système de toilettes et d'assainissement marin)
* 🧱 Système de pompage pour plate-forme offshore
* 🧰 Montage de machines marines
VI. Assistance technique et fourniture
HZT fournit un équipement complet, une conception de système et des services accessoires :
* Solutions complètes pour les pompes à vide marines et les stations de pompage sous vide des eaux usées
* Système OEM et soutien aux chantiers navals
* Approvisionnement rapide en pièces détachées et service de réparation
📧 Courriel de l'assistance technique : SJDT1199@gmail.com
🌐 Site web officiel : www.vacuumtoiletparts.com
1. HZT029151001 - Siège de soupape à clapet
2. HZT037302200 - Disque de soupape à clapet
3. HZT029151003 - Plaque de pression
4. HZT029150310 - Couvercle de la chambre d'aspiration
5. HZT037219210 - Joint torique
6. HZT029150320 - Chambre d'aspiration
7. HZT020202900 - Joint à douille hexagonale
8. HZT029151900 - Contre-écrou
9. HZT029150400 - Lame rotative
10. HZT029150500 - Lame fixe
11. HZT029152401 - Boulon hexagonal demi-fileté avec rondelle élastique, M10x170
12. HZT029150601 - Bride d'extrémité
13. HZT029150701 - Rotor (roue)
14. HZT029150800 - Boîtier de rotor
15. HZT029151800 - Entretoise
16. HZT038201500 - Joint d'arbre
17. HZT034507420 - Collier de serrage
18. HZT034507500 - Tuyau
19. HZT029150391 - Bride d'extrémité de joint d'arbre
20. HZT029150901 - Chambre de pression (chambre de décharge)
21. HZT029150310-02 - Couvercle d'aspiration (feuille de métal)
22. HZT029150450 - Assemblage de lames
23. HZT/- - Moteur - 2,2 kW - Moteur marin
24. HZT029015001 - Pompe à vide 15MBD
25. HZT023280061 - Siège de soupape à clapet
26. HZT037302100 - Disque de soupape à clapet
27. HZT023280091 - Plaque de pression
28. HZT023280050 - Couvercle de la chambre d'aspiration
29. HZT037219260 - Joint torique
30. HZT023280070 - Fixation de bride
31. HZT023280080 - Bride
32. HZT023280040 - Chambre d'aspiration
33. HZT020202900 - Bouchon
34. HZT020203100 - Lame rotative
35. HZT020203100 - Lame stationnaire
36. HZT021201000 - Porte-lame
37. HZT036202010 - Boulon hexagonal à demi-filet (avec rondelle élastique) M12x220
38. HZT023200210 - Plaque d'extrémité de la chambre d'aspiration
39. HZT023219000 - Boîtier de rotor
40. HZT021265401 - Rotor (Impeller)
41. HZT021217000 - Bouchon RG 3/8
42. HZT023219000 - Chambre de pression (chambre d'évacuation de l'eau)
43. HZT023260400 - Douille d'isolation
44. HZT038218900 - Joint d'arbre
45. HZT023280030 - Bride d'étanchéité d'arbre
46. HZT023280050-02 - Couvercle de la chambre d'aspiration (plaque métallique)
47. HZT/- - Moteur - 3,0 kW - Moteur marin
48. HZT023280010 - Pompe à vide 25 MBA
