1. Обзор продукции

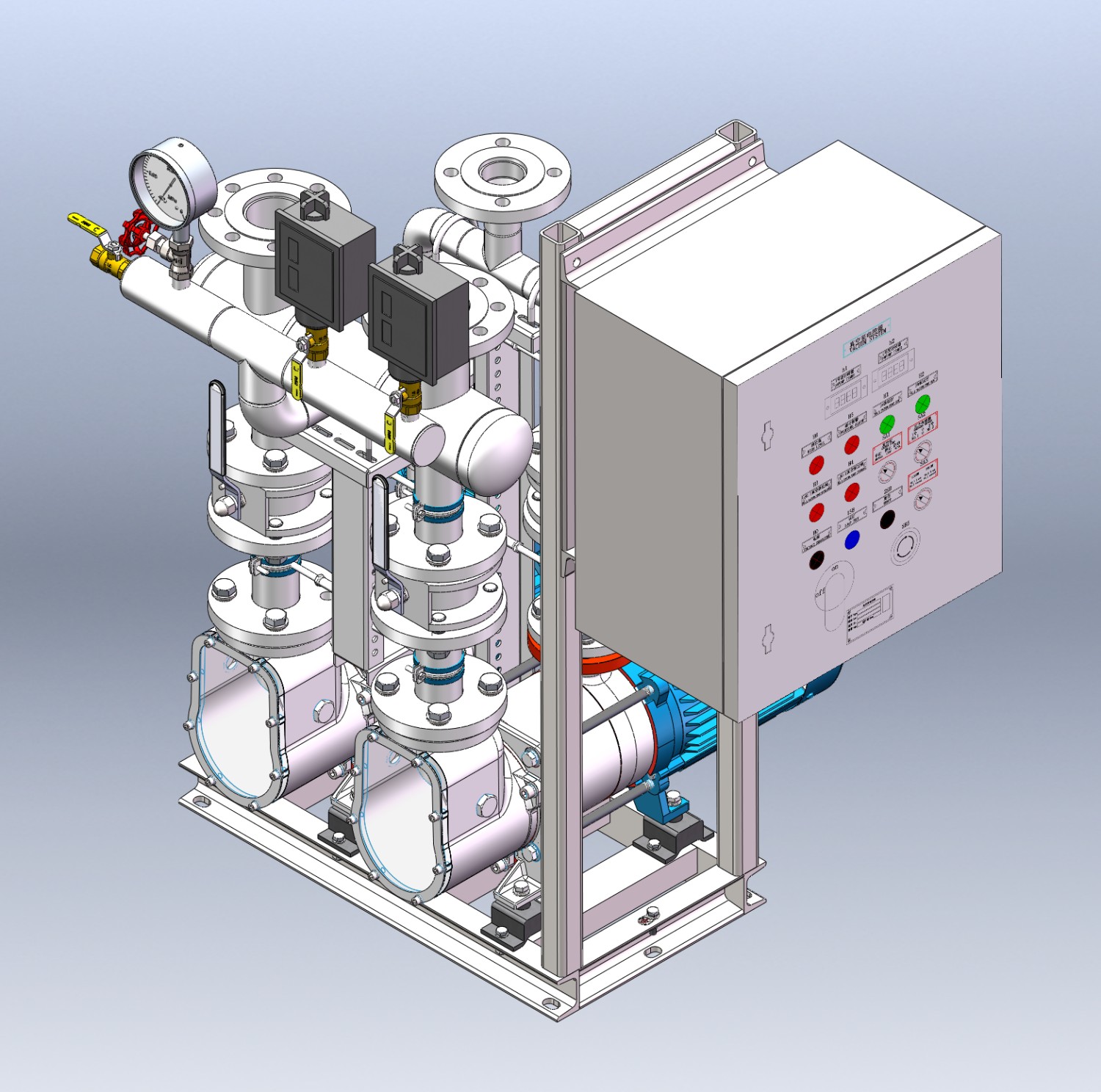

Двухнасосная вакуумная станция HZT023280010-25MBA - это высокопроизводительная насосная установка, предназначенная для средних и крупных вакуумных канализационных систем. Она широко используется на кораблях, морских платформах, пассажирских судах, в лагерях и наземных централизованных системах вакуумных туалетов.
В этой насосной станции используется параллельная конфигурация с двумя насосами серии 25MBA, что позволяет автоматически переключаться между активным и резервным резервированием**, поддерживая непрерывную и стабильную работу вакуумной системы даже в сценариях с высокой частотой использования.
Система обладает такими преимуществами, как накопление вакуумной энергии, поддержание отрицательного давления, автоматическое управление, низкий уровень шума и простота обслуживания, что делает ее идеальным основным модулем для морских и наземных вакуумных санитарных систем.
2. Материалы и процесс производства
Все устройство изготовлено из нержавеющей стали 316L, а трубопроводы, фланцы и внутренняя часть резервуара подвергаются пескоструйной и электрополированной обработке для обеспечения превосходной коррозионной стойкости и прочности конструкции.
* Основной материал корпуса: 316L нержавеющая сталь бак и структура рамы;
* Материал трубопровода: Сварная нержавеющая сталь 316/304;
* Стандарт интерфейса: φ50/DN50 быстросъемный фланцевый интерфейс;
* Процесс сварки: TIG сварки + 100% вакуумной герметизации инспекции;
* Обработка поверхности: Пескоструйная обработка + электрополировка, устойчивость к солевому туману и маслу, легкость в очистке.
Все компоненты насоса взяты из стандартных номеров деталей серии HZT25MBA (например, HZT023219000, HZT023219100, HZT023280040, HZT037219SET), что обеспечивает совместимость систем и унифицированное обслуживание.
3. Структура и технические характеристики системы
a) Конфигурация с двумя насосами: Первичный и вторичный насосы автоматически переключаются между собой. Когда первичный насос отключается для обслуживания или увеличивается нагрузка, вторичный насос автоматически начинает работать. b) Система вакуумного бака: Встроенный накопительный бак большой емкости из нержавеющей стали 316L обеспечивает поддержание отрицательного давления в системе даже при использовании нескольких терминалов.
в) Система автоматического управления: Используя двухрежимное управление с помощью ПЛК/релейной логики, система автоматически запускает и останавливает сдвоенные насосы в зависимости от уровня жидкости и вакуумного давления.
d) Блок клапанов: Оснащенная обратными клапанами, электромагнитными клапанами, клапанами сброса давления и дренажными клапанами, система обеспечивает безопасную работу.
д) Система трубопроводов: Используются трубопроводы из шлифованной нержавеющей стали 316/304 в сочетании с быстросъемными фланцами и уплотнениями EPDM (HZT037219SET), что обеспечивает высокую герметичность и не требует особого обслуживания.
f) Снижение шума и вибрации: Основания сдвоенных насосов оснащены амортизирующими резиновыми прокладками и антивибрационными опорными конструкциями для снижения уровня шума и вибрации при работе.
g) Совместимость и масштабируемость: Поддерживает международные стандартные интерфейсы управления, такие как EVAC и JETS, позволяя настраивать режимы удаленного мониторинга или связанного управления.
4. Принцип работы
Двухнасосная вакуумная станция HZT023280010-25MBA поддерживает отрицательное давление в системе путем поочередного использования двух вакуумных насосов. Когда давление в системе достигает заданного нижнего предела, вакуумные насосы автоматически отключаются; когда уровень жидкости повышается или уровень вакуума снижается, они автоматически запускаются снова.
Сточные воды всасываются в вакуумный накопитель через интерфейсный блок (например, HZT6545873 или HZT6542601), а затем через выпускной клапан попадают в систему очистки сточных вод.
Такая логика управления обеспечивает непрерывное всасывание без вмешательства человека, гарантируя стабильную работу такого оборудования, как вакуумные туалеты и резервуары для серой и черной воды.
5. Приложения
Двухнасосная вакуумная насосная станция HZT023280010-25MBA широко используется в:
a) Вакуумные канализационные системы для различных типов судов (круизные суда, пассажирские суда, вспомогательные суда ВМФ и суда снабжения платформ);
b) Системы бытовой канализации и вакуумных туалетов для морских платформ, FPSO и буровых судов;
в) Централизованные вакуумные туалетные системы для метрополитенов, аэропортов и вокзалов;
d) Мобильные вакуумные санитарные установки для рекреационных автомобилей (RV) и кемпингов;
д) Наземный вакуумный сбор сточных вод и проекты по охране окружающей среды и водосбережению.
Этот продукт совместим со стандартными системными интерфейсами EVAC и JETS, а по запросу могут быть предложены и собственные решения HZT для систем управления.
6. Сопутствующие материалы и дополнительные компоненты
* Блок вакуумного насоса: HZT25MBA (HZT023219000 / HZT023219100 / HZT023280040)
* Фланец в сборе: HZT023280080 (фланец из нержавеющей стали DN50)
* Уплотнение: HZT037219SET (комплект уплотнительных колец EPDM)
* Система электрического управления: Шкаф логического управления с двумя насосами (поддерживает дистанционный мониторинг, автоматическое переключение и аварийную связь)
* Трубные фитинги: HZT023280070 Крепление фланца, HZT021217000 Заглушка RG3/8
7. Профессиональное резюме
Двухнасосная вакуумная насосная станция HZT023280010-25MBA - это высокоэффективный центральный блок для средних и крупных вакуумных канализационных систем. Конструкция из нержавеющей стали 316L, параллельная конструкция с двумя насосами и автоматизированная логика управления обеспечивают постоянное, стабильное вакуумное давление и экономию воды.
Система обеспечивает безопасную и надежную работу, простое обслуживание, поддерживает дистанционное управление и OEM-настройку. Она подходит для вакуумных санитарных систем на кораблях, платформах и суше, предлагая высокопроизводительную альтернативу стандартным международным системам EVAC/JETS.
8. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
