1. Обзор продукции

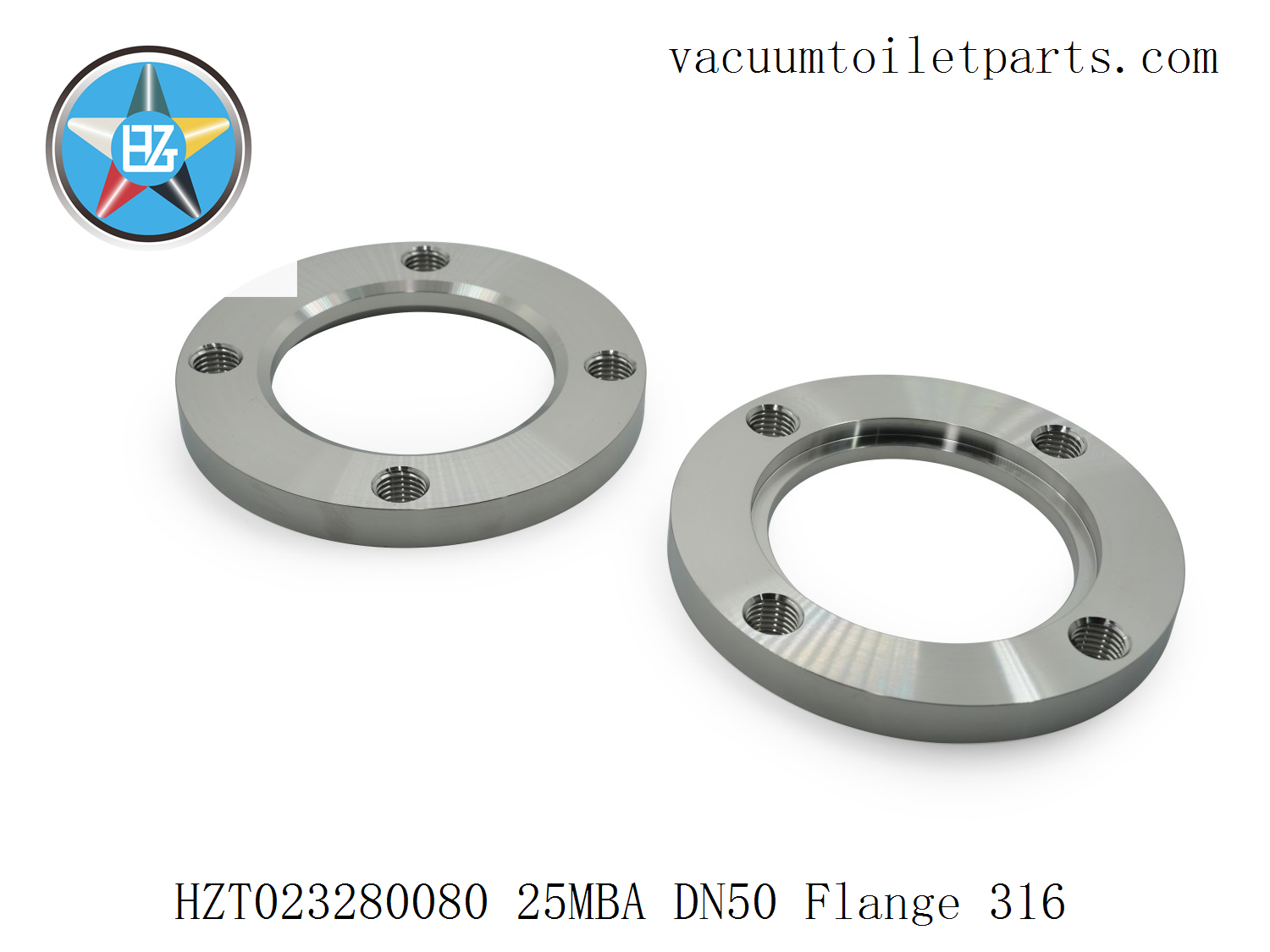

Фланец HZT023280080 DN50 является основным компонентом подключения жидкости в системе вакуумного канализационного насоса 25MBA. Он надежно соединяет всасывающую камеру (HZT023280040), напорную камеру (HZT023219100) и основание седла клапана (HZT023280061) с внешней вакуумной магистралью.
Этот фланец имеет стандартную конструкцию интерфейса DN50 и совместим с уплотнениями из EPDM (HZT037219SET) и крепежными элементами из нержавеющей стали 316 (HZT023280070), обычно используемыми в вакуумных системах. Он обеспечивает герметичность без утечек при использовании черной, серой и морской воды под отрицательным давлением.
Обладая превосходной коррозионной стойкостью и точностью конструкции, HZT023280080 является важнейшим компонентом интерфейса для долговременной и стабильной работы вакуумных насосов на кораблях, яхтах, морских платформах, экологичных вакуумных туалетах и наземных канализационных системах.
2. Материалы и мастерство
Этот фланец выкован из прочной нержавеющей стали 316, содержащей 2% Mo (молибден), что значительно повышает его устойчивость к хлоридной коррозии и делает его особенно подходящим для сред, содержащих соленую влагу и черную воду.
При обработке используются прецизионная токарная обработка с ЧПУ, торцевое фрезерование и сверление отверстий с ЧПУ. Допуск на шаг отверстий под болты составляет ≤0,05 мм, что обеспечивает идеальное совмещение с крепежом HZT023280070.
Поверхность подвергается пескоструйной обработке и электрополировке до металлического покрытия Ra0,8, что повышает коррозионную стойкость, предотвращает отложение грязи и продлевает срок службы.
Каждый фланец перед отгрузкой проходит испытания на плоскостность уплотнительной поверхности и сборку резьбы, чтобы обеспечить стабильную предварительную нагрузку и давление уплотнения в условиях высокого вакуума.
3. Структура и технические характеристики
a) Стандартизированный фланцевый интерфейс DN50, совместимый с различными международными размерами вакуумных линий;
b) Конструкция из нержавеющей стали 316, устойчивая к коррозии, ударам и вибрации;
c) Высокоточная обработка с ЧПУ, обеспечивающая отличную параллельность между расстоянием между болтовыми отверстиями и уплотнительными поверхностями;
d) Электролитически отполированная поверхность для долговременного предотвращения ржавчины и простого обслуживания;
д) Совместимы с уплотнениями EPDM и крепежными элементами 316 для создания вакуумного уплотнения.
Такая конструкция эффективно снижает риск утечки, повышает эффективность сборки и обеспечивает стабильность вакуума и безопасность конструкции насоса при непрерывной работе и циклах старт-стоп.
4. Приложения
Фланец HZT023280080 DN50 широко используется в различных вакуумных канализационных и водосберегающих дренажных системах:
a) Вакуумные канализационные системы для торговых судов, яхт и круизных лайнеров;
b) Установки для очистки сточных вод морских платформ и плавучих нефтегазовых хранилищ (FPSO);
c) Вакуумные туалетные системы для зданий, фургонов и мобильных систем канализации;
г) Оборудование для вакуумной транспортировки промышленных сточных вод и окружающей среды;
д) Эко-водосберегающие кемпинги и медицинские учреждения.
Являясь ключевой точкой соединения между вакуумным насосом и внешним трубопроводом, этот фланец совместим с основными стандартными интерфейсами международных вакуумных систем и может использоваться для замены или дополнения систем различных марок.
5. Сопутствующие материалы и компоненты
* HZT023280040 Камера всасывания
* HZT023219100 Камера давления
* HZT023280061 Основание клапана заслонки
* HZT023280070 Крепление фланца
* HZT037219SET Комплект кольцевых уплотнений
Эти компоненты вместе образуют систему уплотнительных соединений вакуумного насоса 25MBA, обеспечивая общую жесткость конструкции и надежность герметичного уплотнения.
6. Профессиональное резюме
Фланец HZT023280080 DN50 использует цельную кованую конструкцию из нержавеющей стали 316 в сочетании с высокоточной обработкой на станках с ЧПУ и антикоррозийной обработкой поверхности, обеспечивая превосходную стабильность уплотнения в вакууме, влажной и коррозионной среде. Этот основной компонент морской вакуумной канализационной насосной системы 25MBA соединяет камеру всасывания, камеру давления и внешний вакуумный трубопровод. Совместимый с основными стандартными интерфейсами международных вакуумных систем, он подходит для морских, корабельных, яхтенных и наземных вакуумных канализационных систем.
Благодаря строгим процессам производства и контроля, бренд HZT обеспечивает высоконадежные и долговечные решения по герметизации соединений для мировых производителей вакуумного канализационного оборудования и поставщиков услуг по техническому обслуживанию.
7. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
