1. Обзор продукции

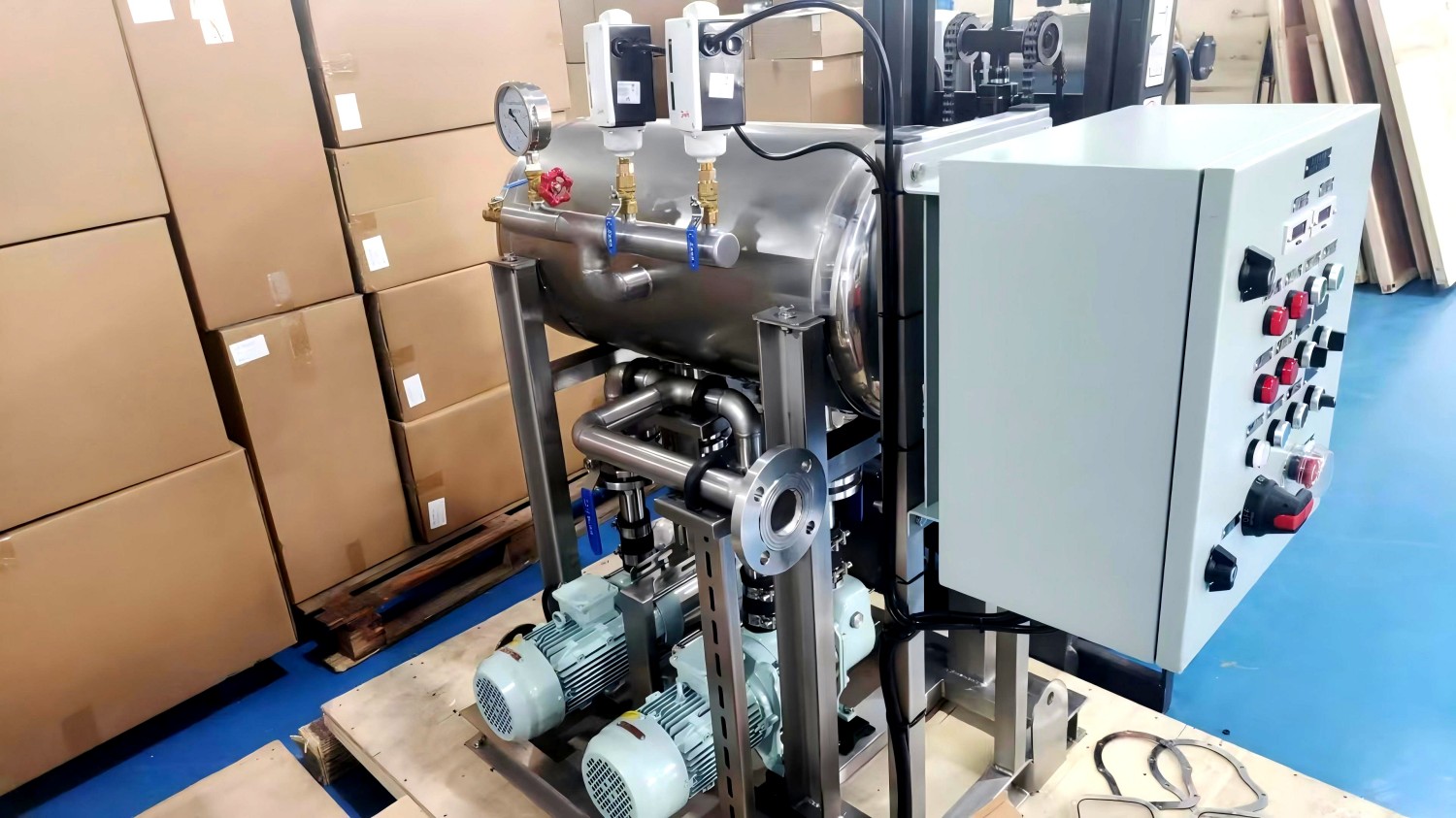

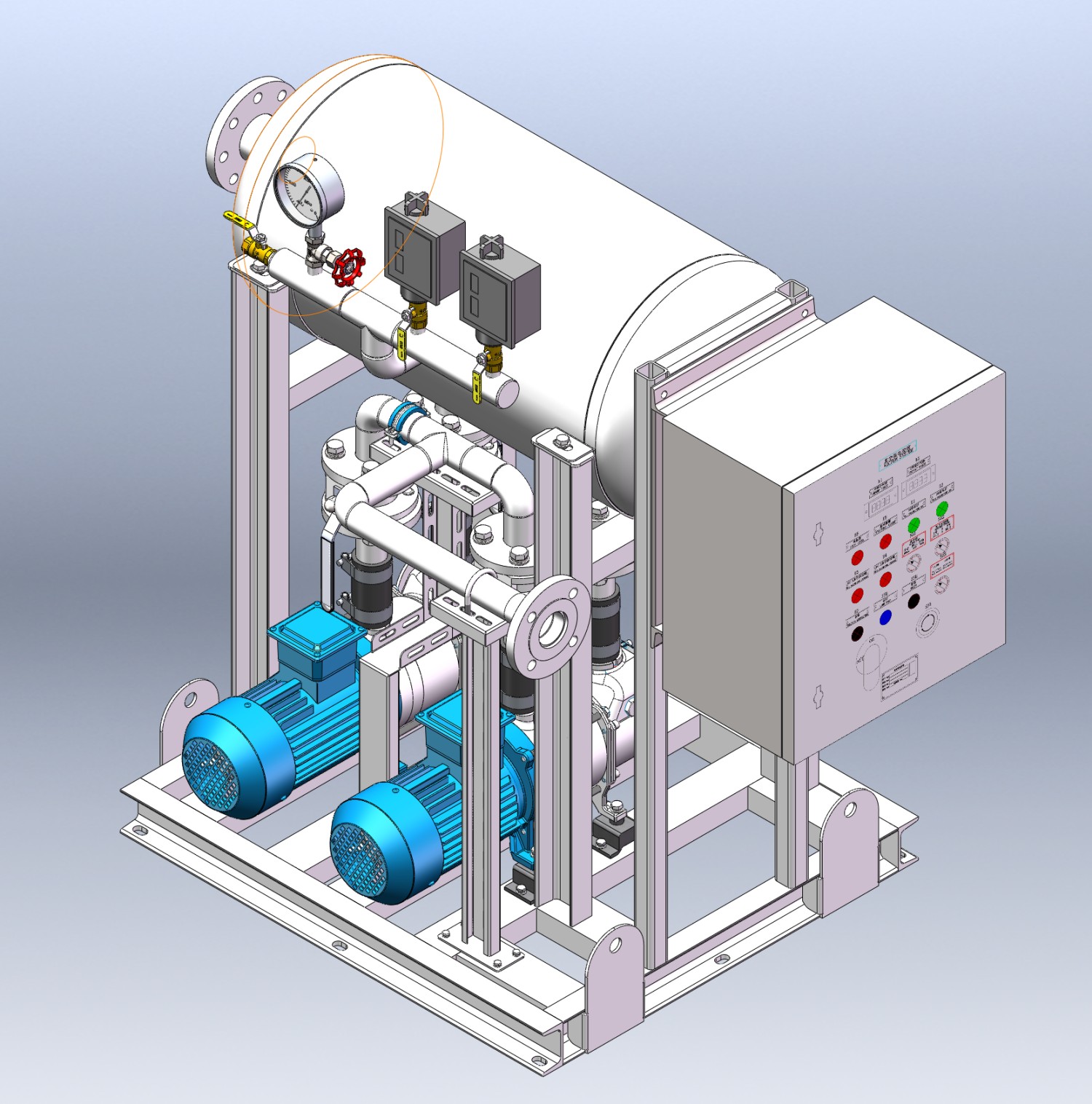

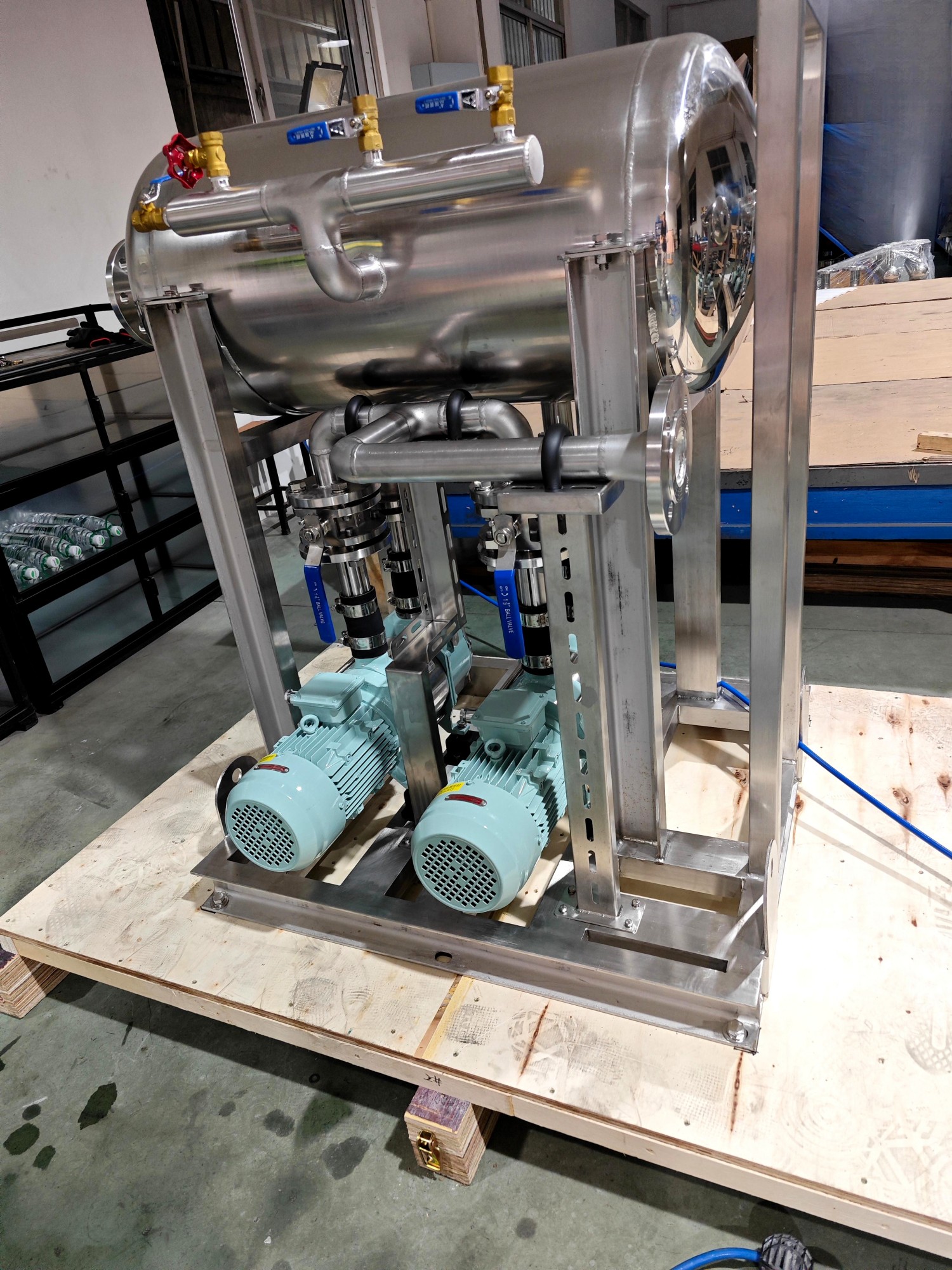

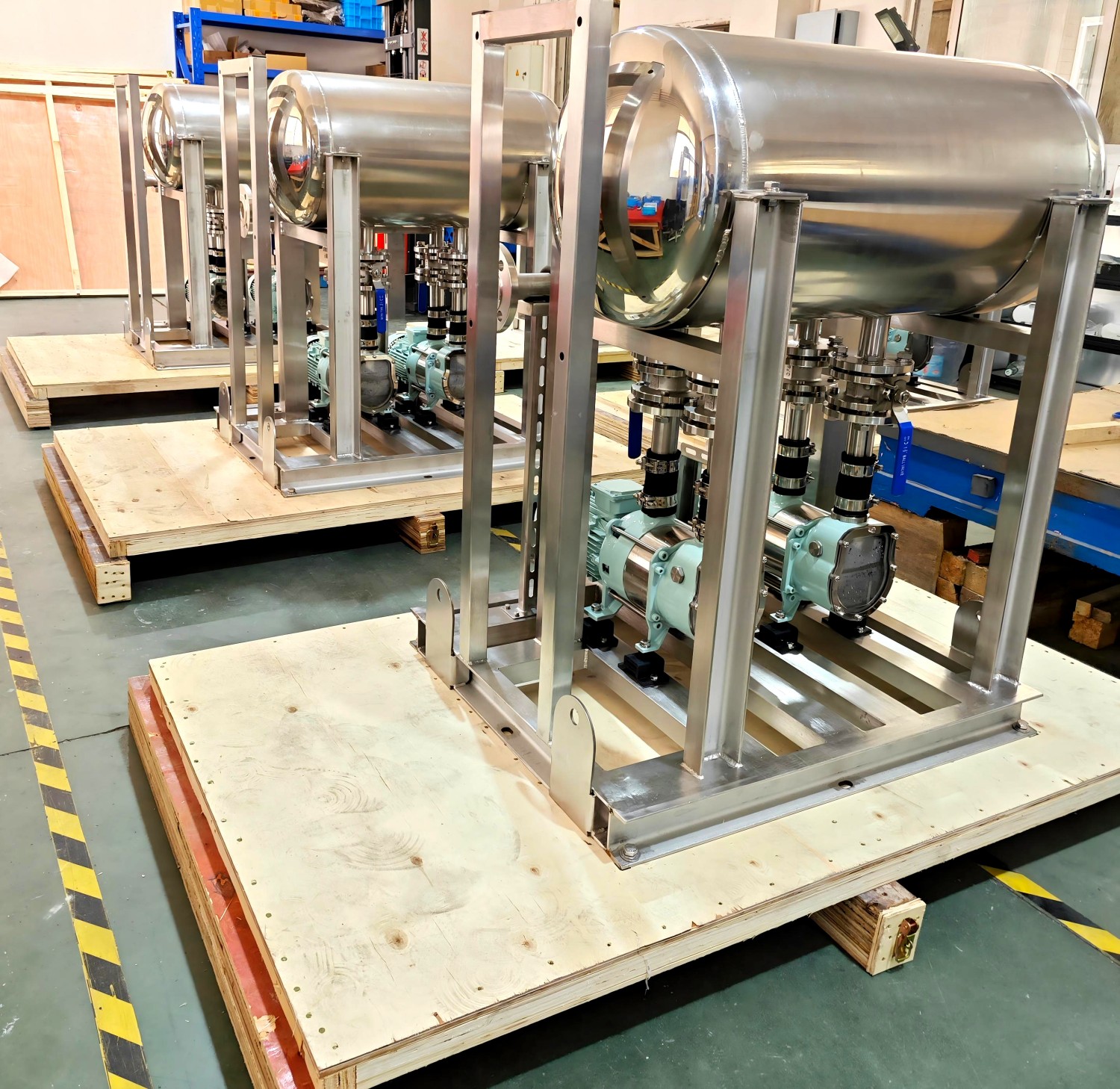

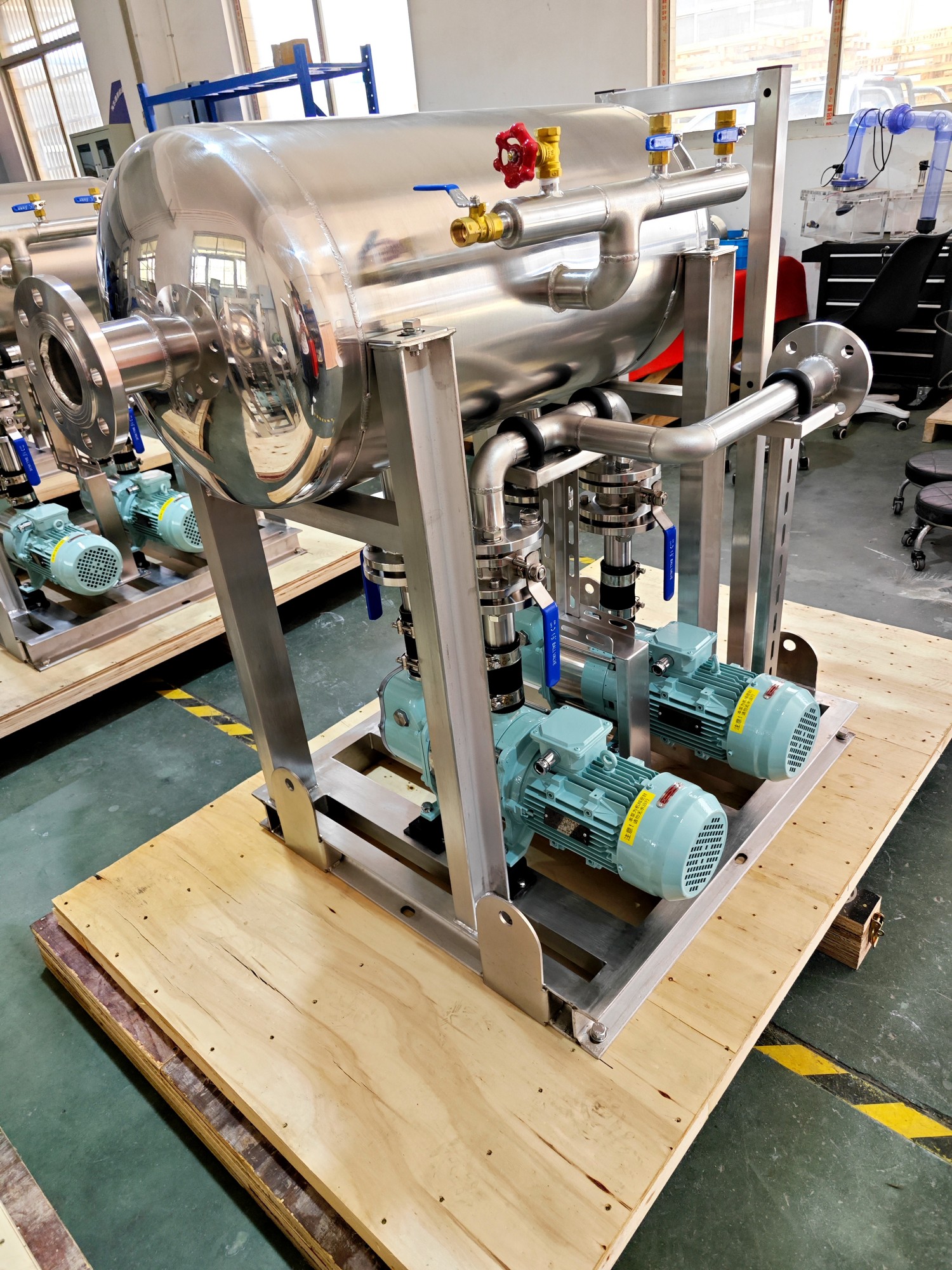

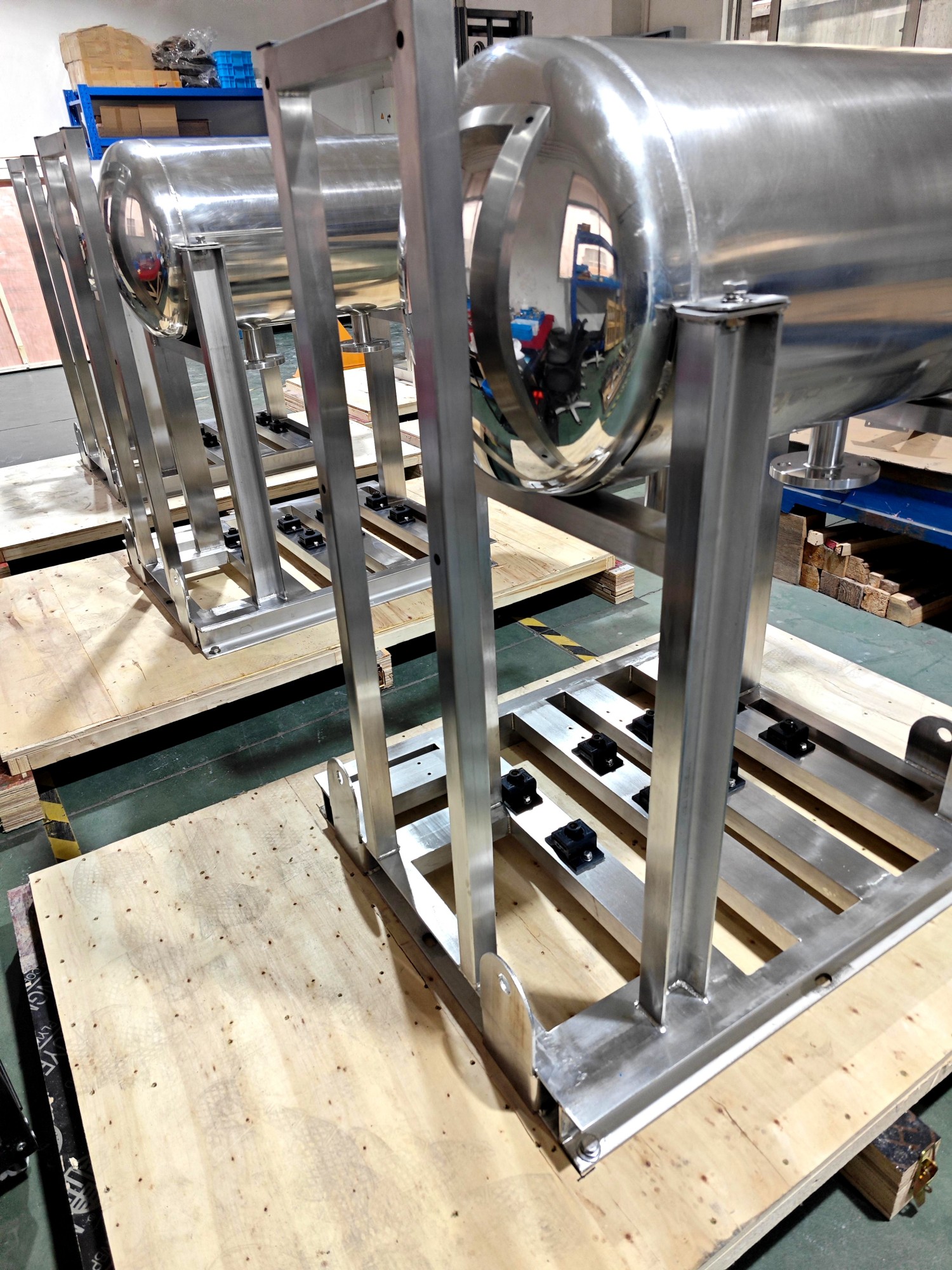

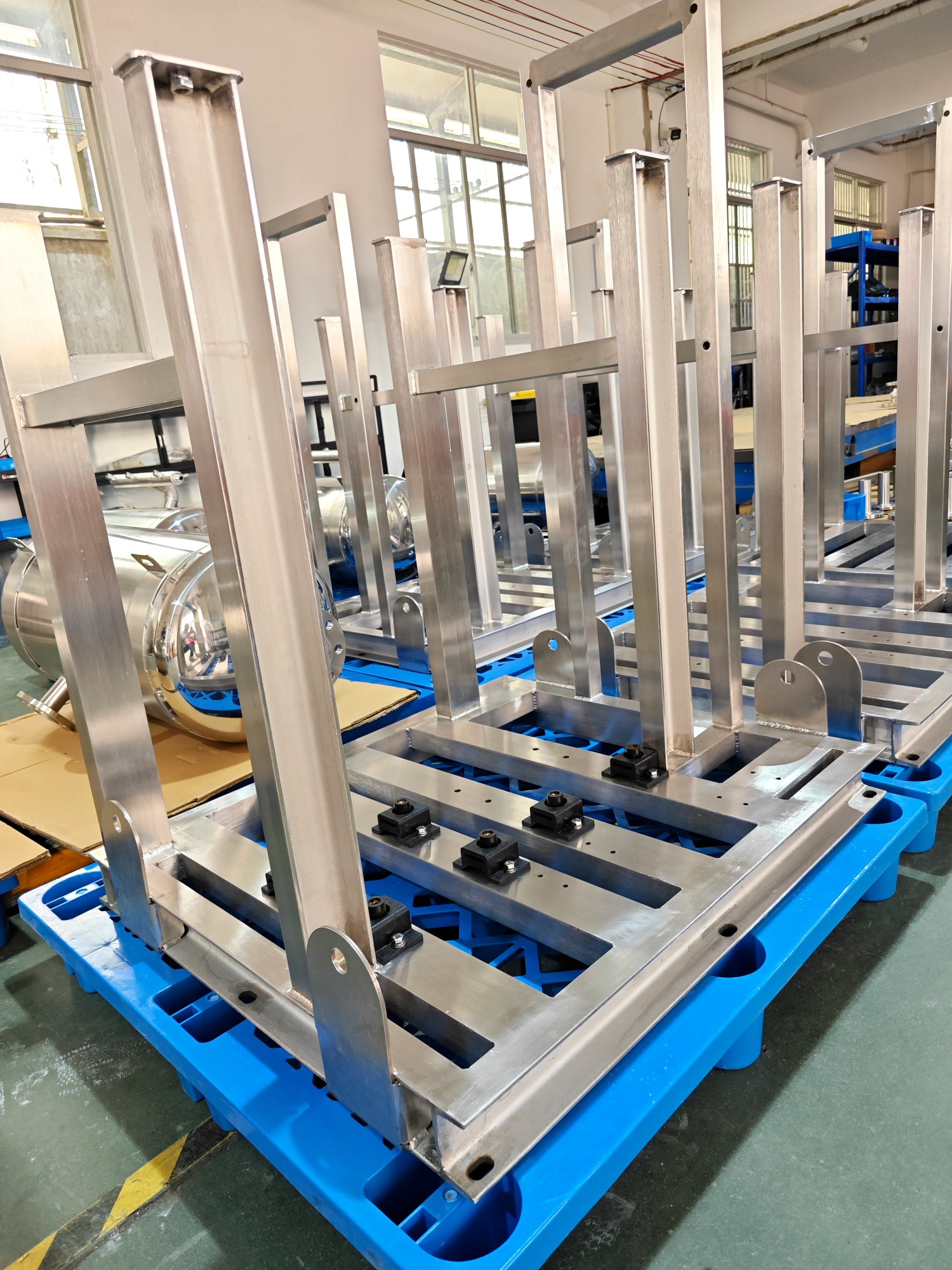

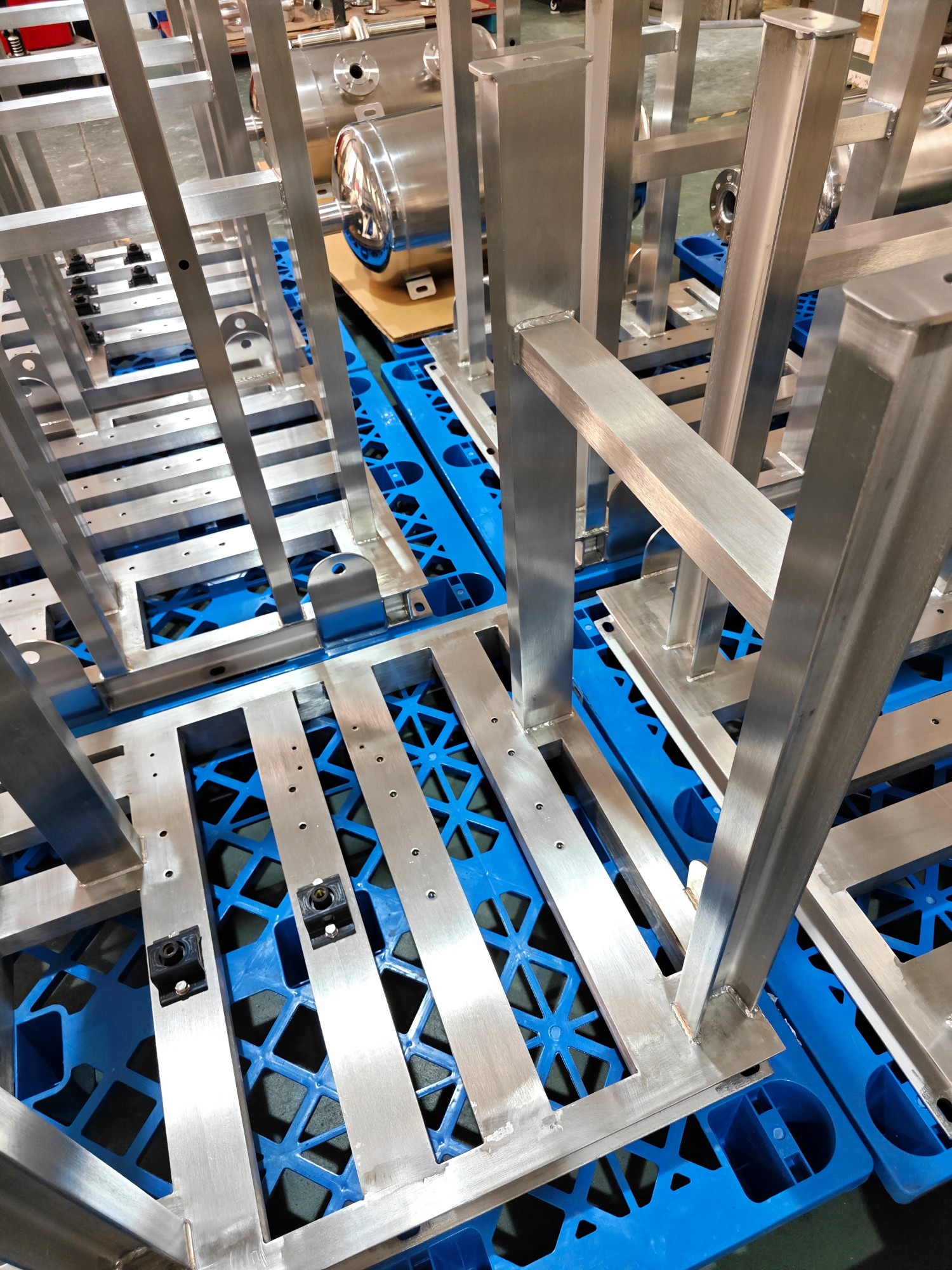

Двухнасосная вакуумная станция HZT029015001-15MBD 125L - это высокопроизводительная вакуумная система удаления сточных вод на базе вакуумного насоса 15MBD. Система состоит из двух вакуумных насосов HZT029015001-15MBD, накопительного бака из нержавеющей стали объемом 125 л, блока трубопроводной арматуры и электронной системы управления**. Она поддерживает стабильное отрицательное давление даже при высокочастотном использовании или при наличии нескольких клеммных соединений.
Эта система широко используется на кораблях, яхтах, морских платформах, в метро, кемпингах, автофургонах и наземных централизованных системах вакуумных туалетов. Она является основным устройством для водосберегающих проектов по сбору и удалению сточных вод.
2. Материалы и процесс производства

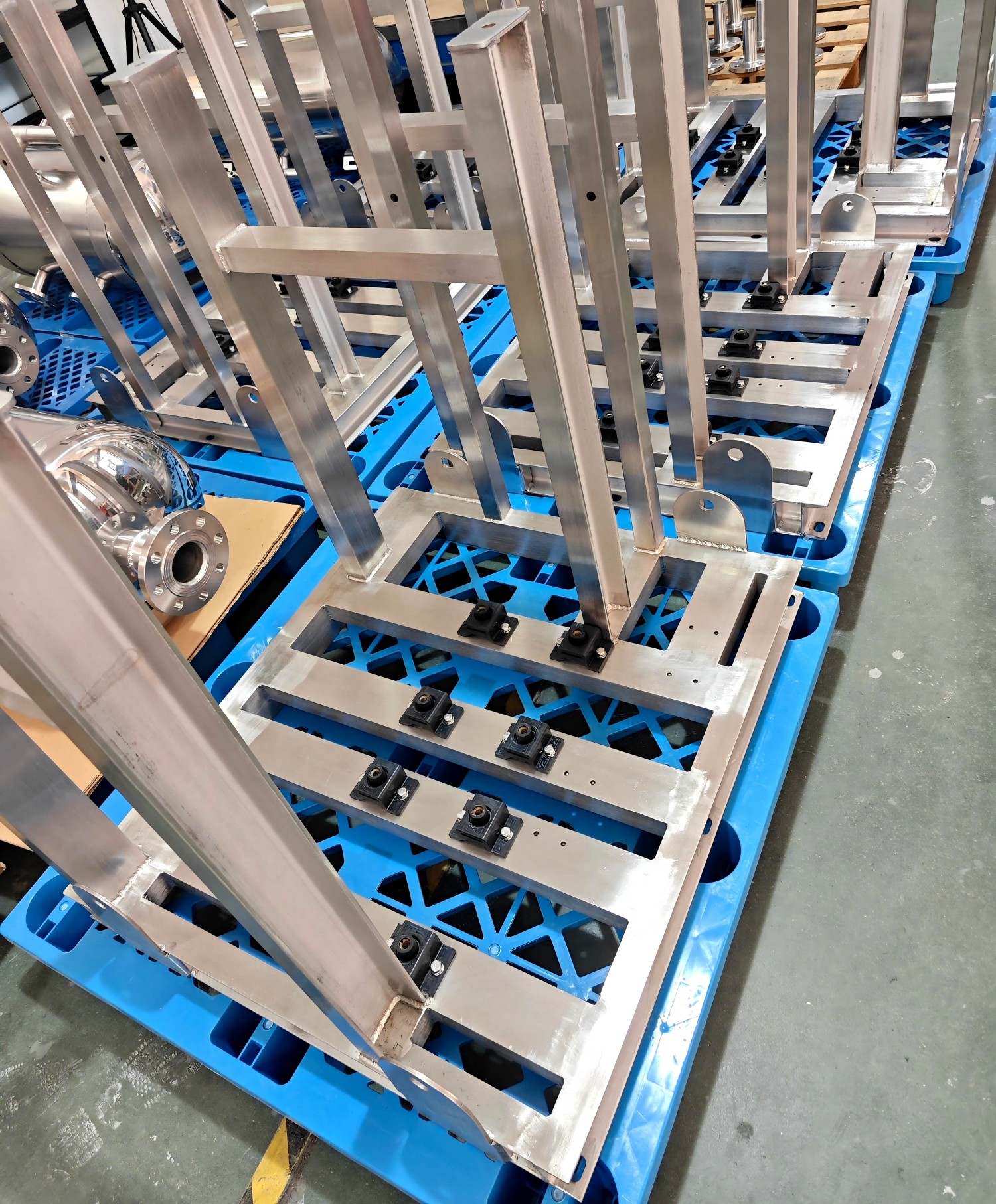

В конструкции насосной станции используется нержавеющая сталь 316L. Трубопроводы и резервуары для хранения точно сварены, подвергнуты пескоструйной обработке и электрополировке, что обеспечивает исключительную коррозионную стойкость и надежность уплотнения.
* Емкость бака: 125 л, давление и вакуум ≥ -0,09 МПа;
* Материал трубы: 316/304 нержавеющая сталь прецизионная сварная труба;
* Стандарт интерфейса: DN50 быстросъемный фланец + уплотнительное кольцо EPDM (HZT037219SET);
* Процесс сварки: TIG сварки + 100% вакуумной герметизации инспекции;
* Электрический блок управления: Водонепроницаемая конструкция промышленного класса с ручным/автоматическим двухрежимным управлением;
* Обработка поверхности: Пескоструйная обработка + электролитическая полировка, устойчивая к солевому туману и маслу, легко чистится.

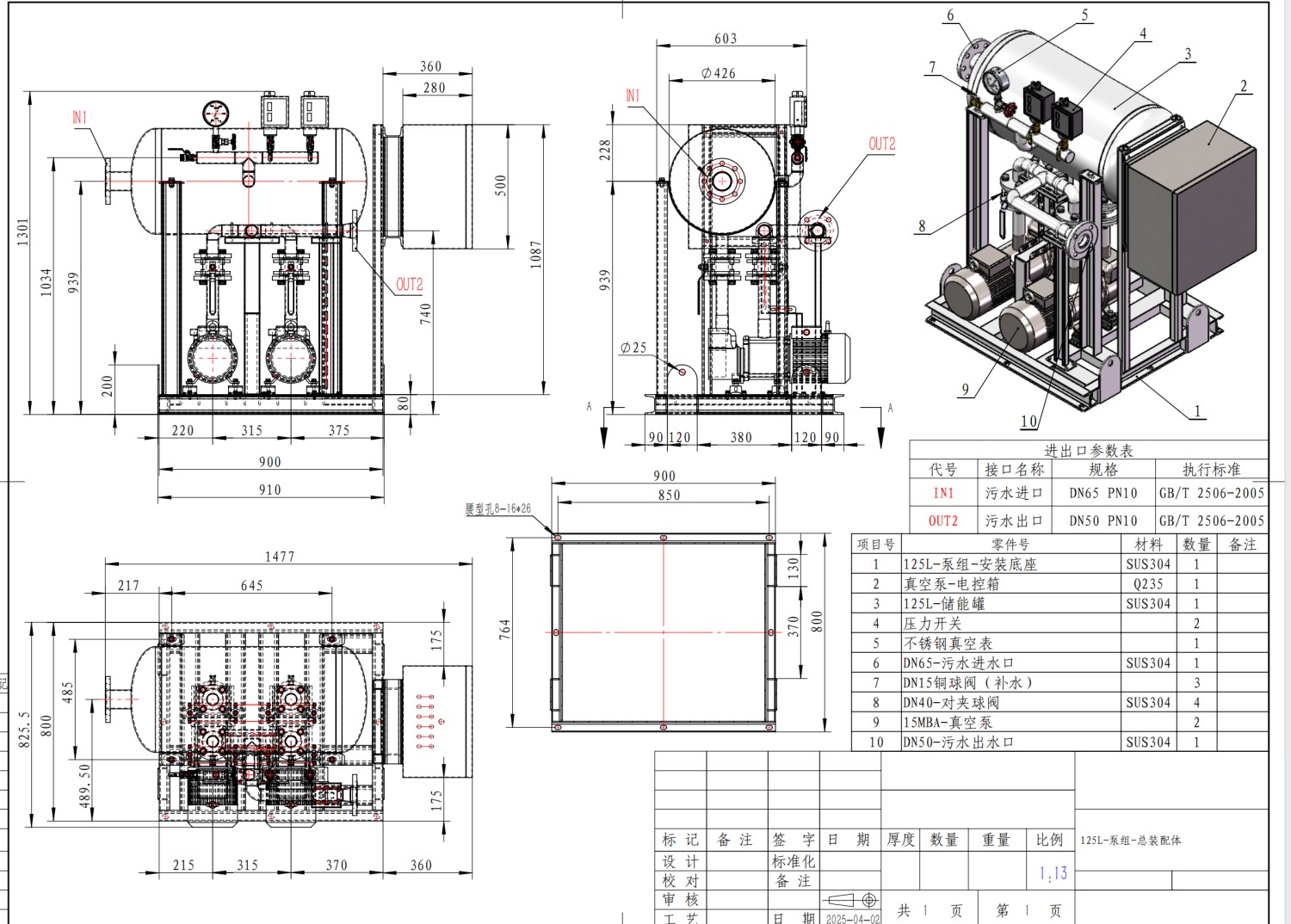

3. Структура и технические характеристики системы

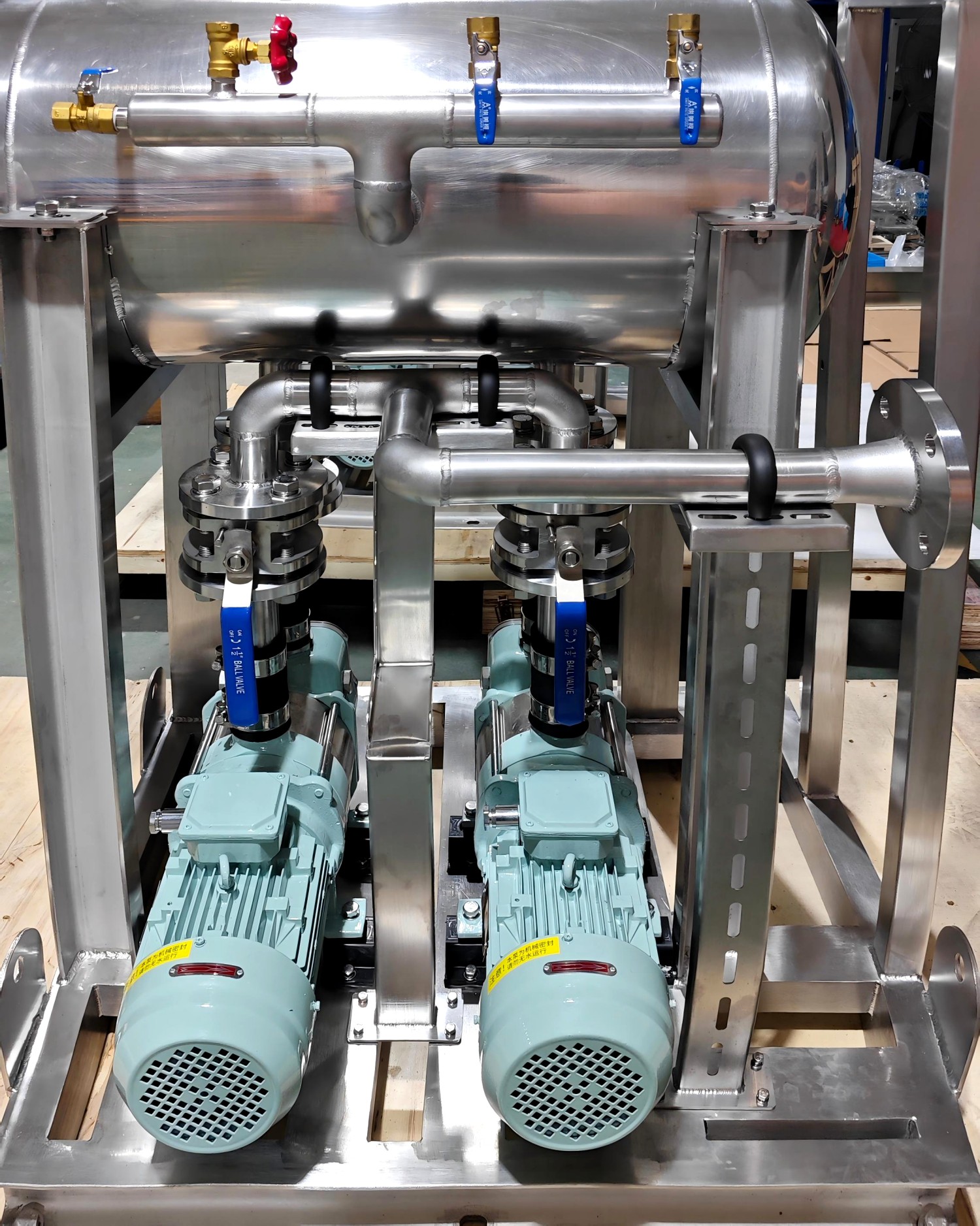

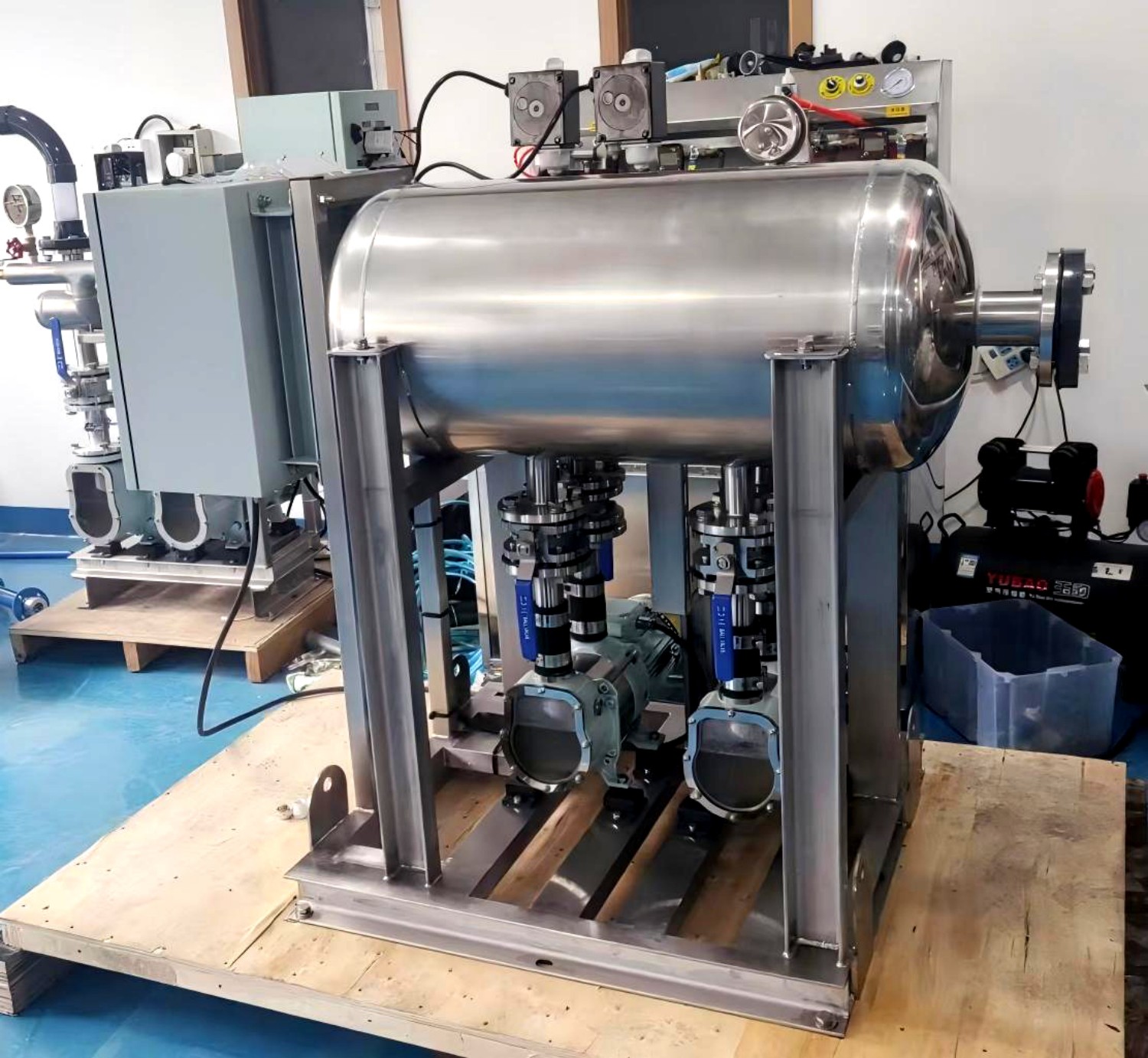

a) Двойное резервирование насосов
Два вакуумных насоса 15MBD автоматически чередуют работу, реализуя систему “основной насос + резервный насос”. Когда основной насос работает в течение заданного периода времени или испытывает отрицательные колебания давления, резервный насос автоматически включается в работу, обеспечивая непрерывное всасывание системы.

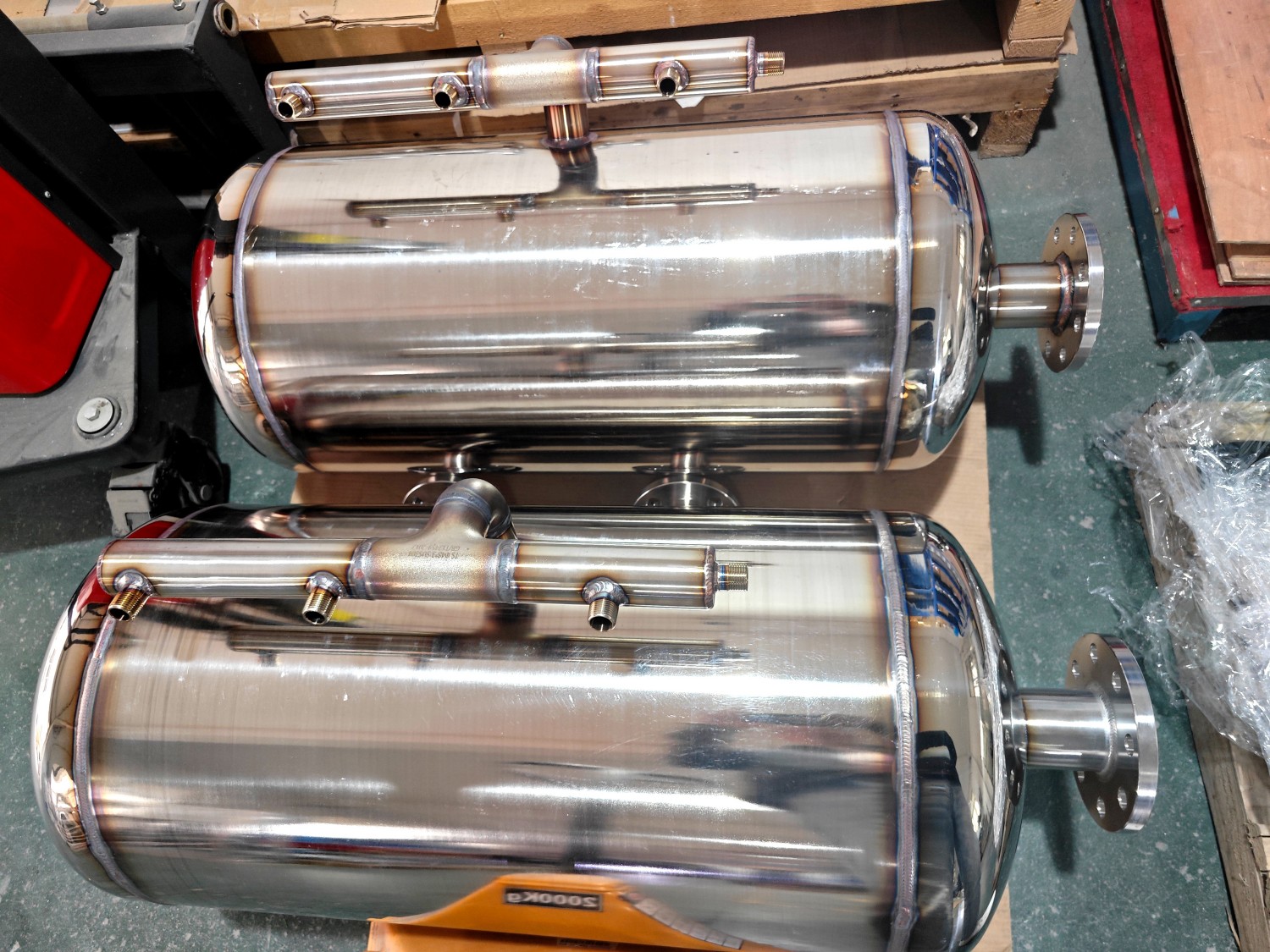

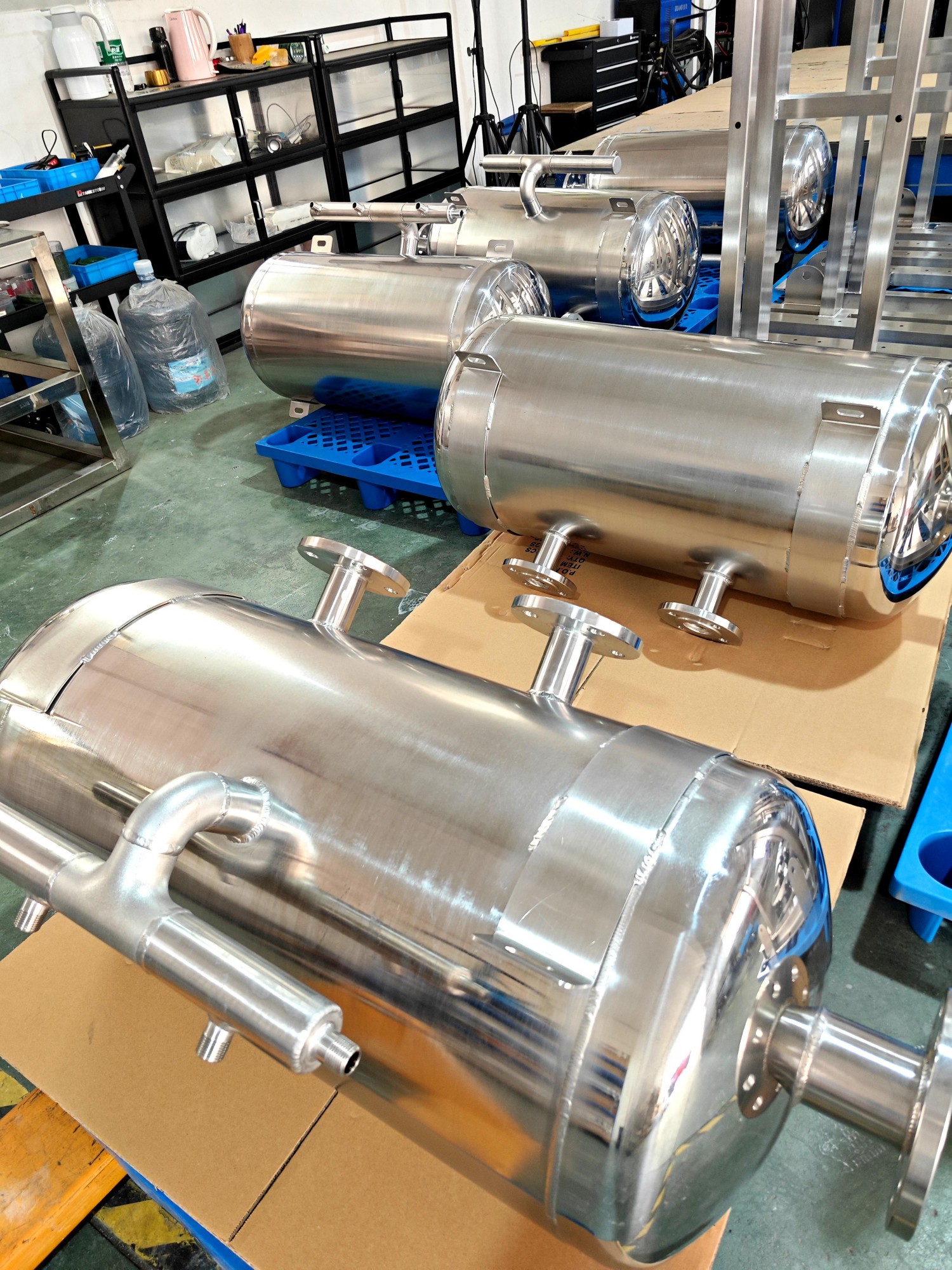

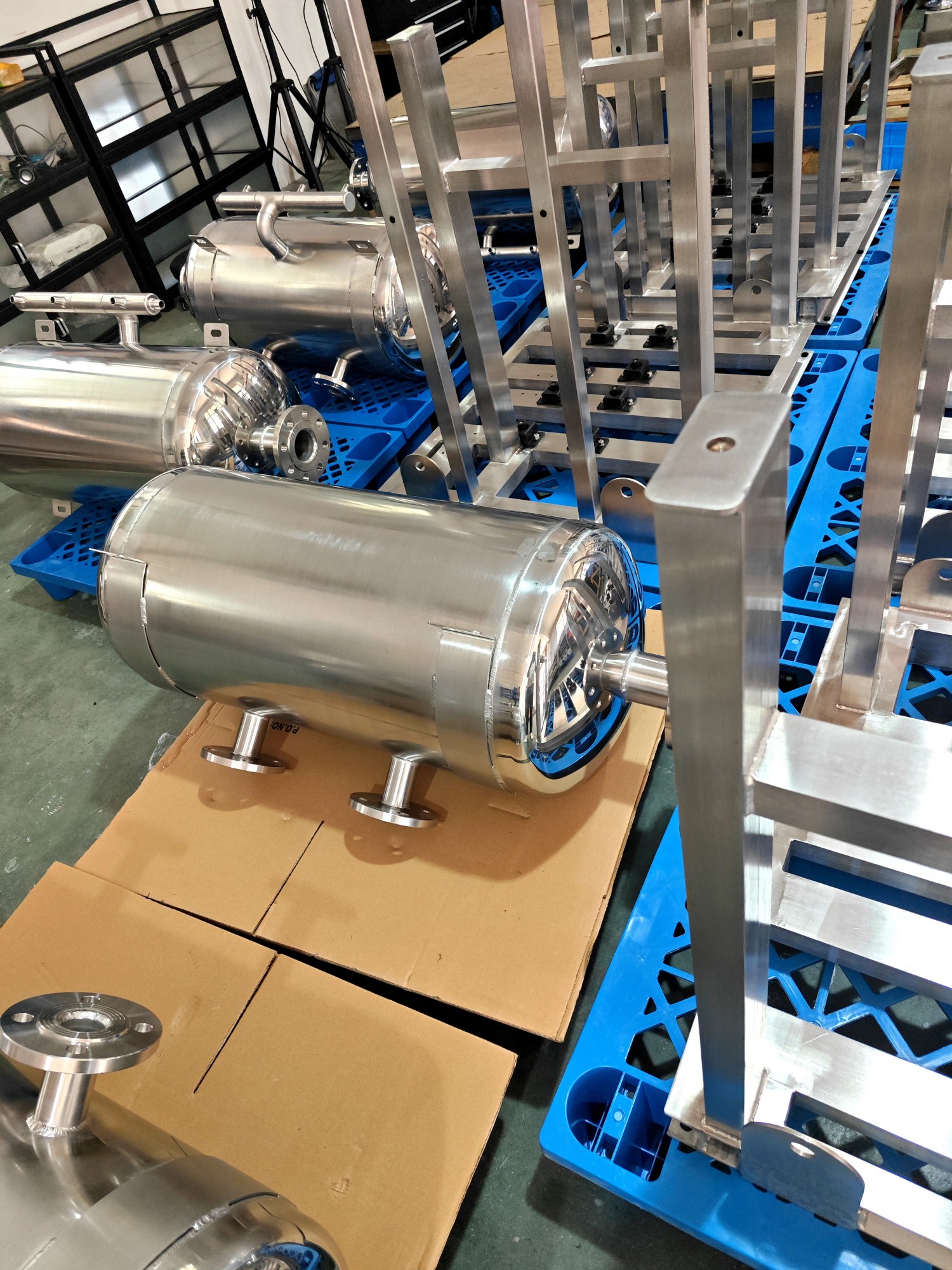

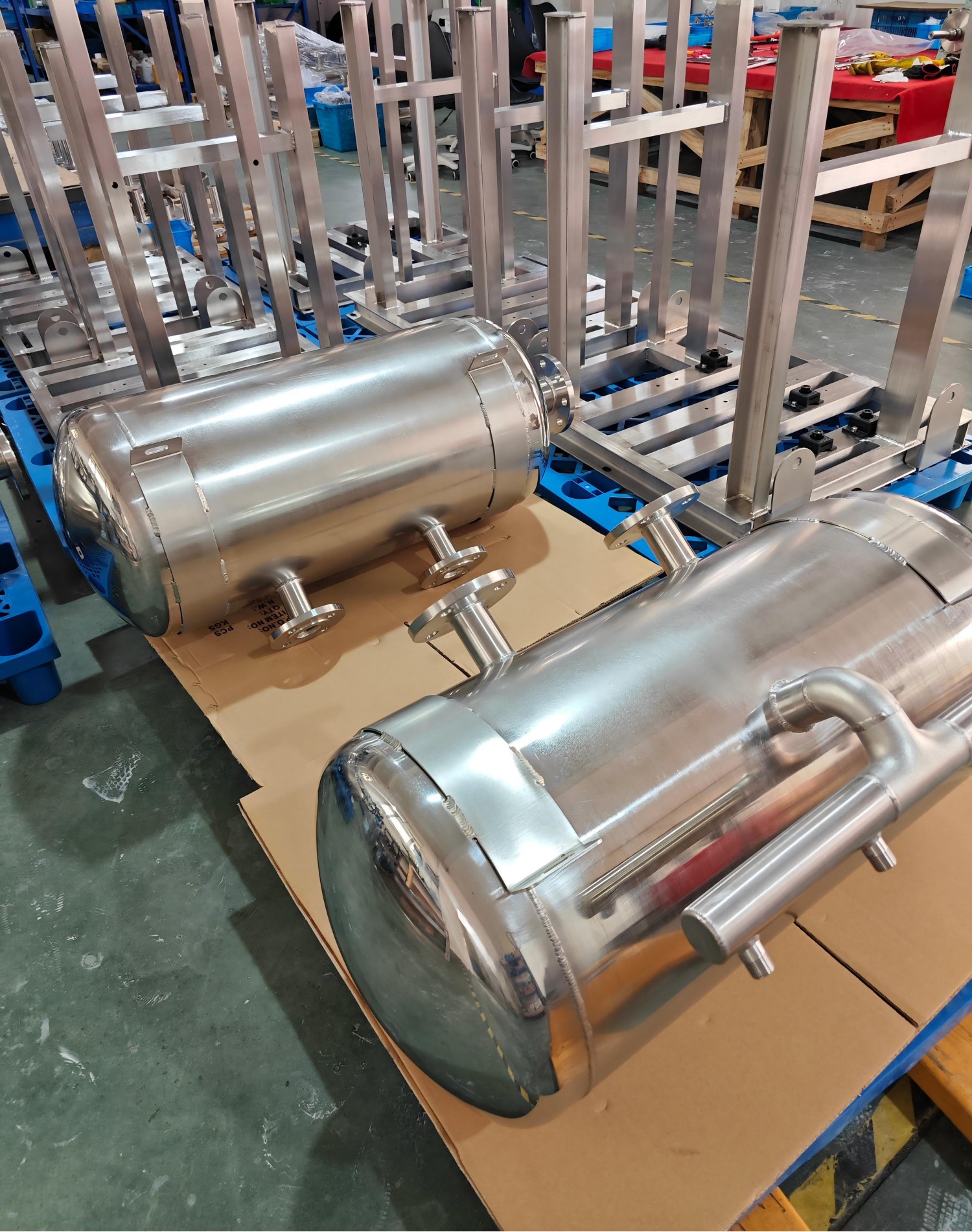

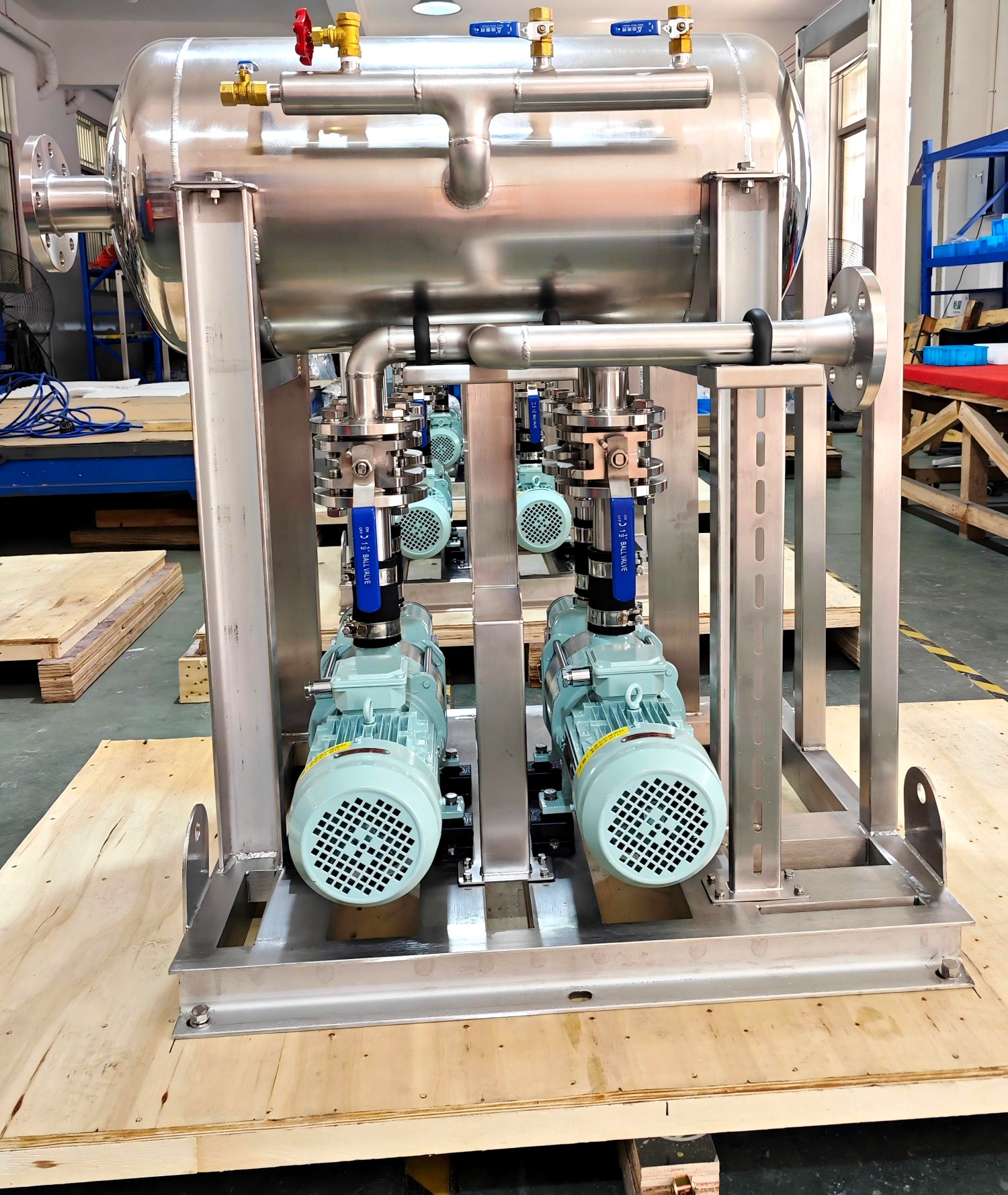

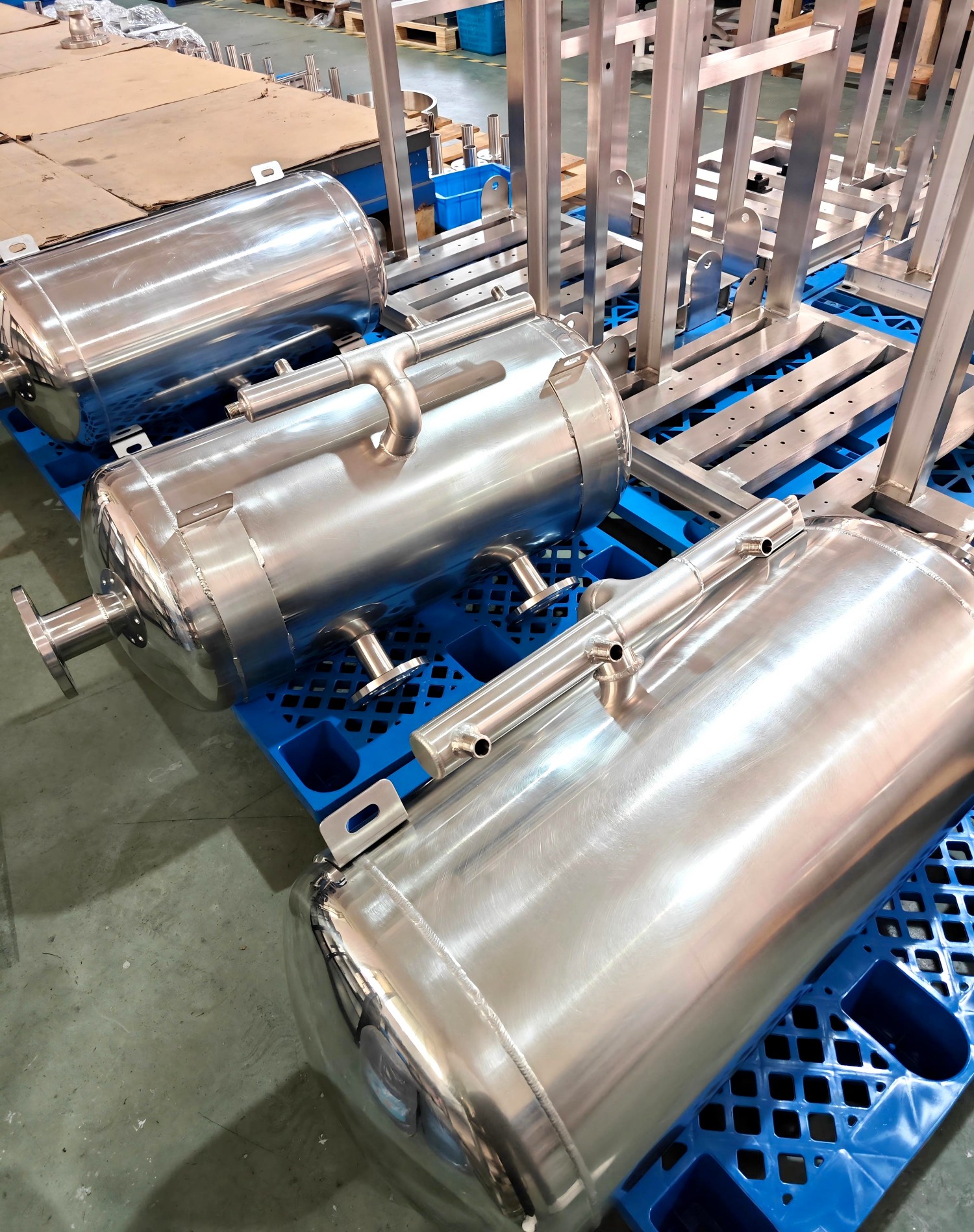

b) Вакуумный резервуар объемом 125 л
Этот резервуар большого объема выравнивает колебания отрицательного давления в системе, улучшая стабильность вакуума при одновременной промывке нескольких терминалов. Он подходит для параллельной работы с 4-10 вакуумными интерфейсными блоками (HZT6545873 / HZT6542601).
в) Интеллектуальная система управления
В блоке управления используется двойная структура управления PLC + релейная логика, автоматически определяющая изменения уровня и давления жидкости, обеспечивающая управление запуском/остановкой и сигнализацию о неисправностях.

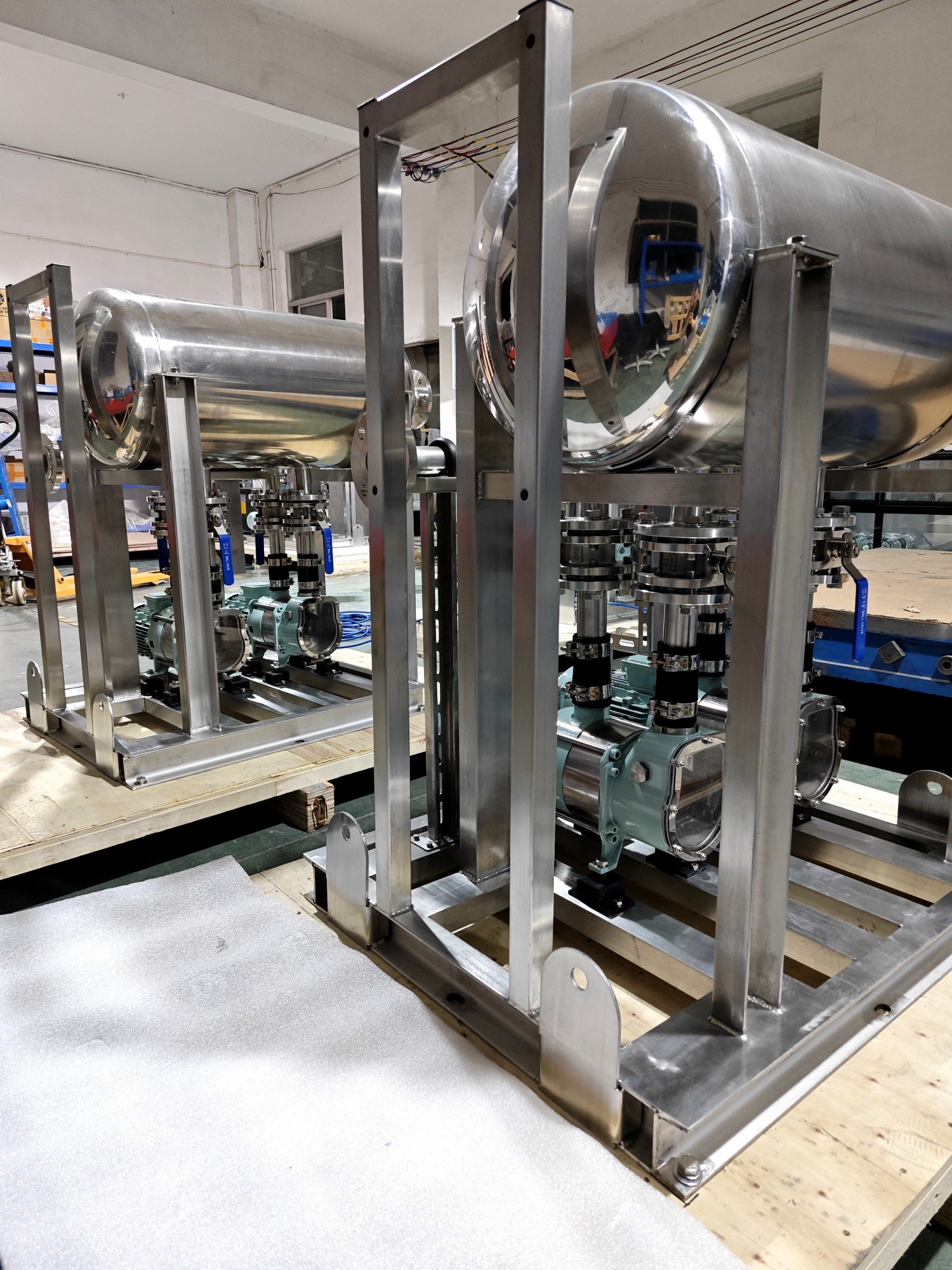

d) Система клапанов и трубопроводов
В комплект входят обратные клапаны, электромагнитные клапаны, клапаны сброса давления, дренажные клапаны и клапаны защиты от вакуума. В трубопроводах используются быстроразъемные соединения DN50 для быстрого обслуживания и отличной герметичности.
д) Рабочие характеристики
* Низкий уровень шума, низкая вибрация и стабильная непрерывная работа;
* Функции автоматического слива и восстановления вакуума;
* Расширяемый интерфейс удаленного мониторинга (RS485 / Modbus).
4. Принцип работы
Система использует два вакуумных насоса для поочередного создания отрицательного давления, втягивая сточные воды из вакуумных туалетов или интерфейсных блоков в накопительный бак объемом 125 л. Затем сточные воды автоматически сбрасываются в блок очистки сточных вод через электромагнитный клапан.
Когда уровень воды в резервуаре достигает верхнего предела, открывается нагнетательный клапан; при снижении уровня насосный агрегат автоматически переключается в режим ожидания.
Вся система работает в автоматическом режиме с возможностью ручного управления, что обеспечивает стабильность работы даже в условиях без присмотра.
5. Приложения
Вакуумная насосная станция HZT029015001-15MBD объемом 125 л с двумя насосами подходит для:
* Вакуумные санитарные системы для кораблей, яхт и пассажирских судов;
* Системы сбора сточных вод для морских буровых платформ, судов FPSO и инженерных судов;
* Централизованные вакуумные туалетные системы для метрополитенов, вокзалов и аэропортов;
* Кемпинги, автомобили для отдыха (RV) и мобильные санитарные модули;
* Проекты вакуумной очистки сточных вод для водосберегающих и экологически чистых наземных зданий.
Система совместима со стандартными вакуумными сетями EVAC и JETS, а также может использоваться с фирменной программой управления HZT.
6. Сопутствующие материалы и дополнительные компоненты
* Блок вакуумного насоса: HZT029015001-15MBD (конфигурация с двумя блоками)
* Фланец в сборе: HZT023280080 Крепление фланца
* Уплотнение в сборе: HZT037219SET Комплект уплотнительных колец EPDM
* Фитинги для труб: HZT023280070 / HZT021217000
* Электрический шкаф управления: С ПЛК, двойным релейным логическим управлением и аварийным ручным режимом
7. Профессиональное резюме
Вакуумная насосная станция HZT029015001-15MBD 125 л с двумя насосами - это высоконадежное основное устройство, предназначенное для многотерминальных вакуумных туалетов и канализационных систем.
Два параллельно работающих насоса с автоматическим управлением переключением обеспечивают постоянное отрицательное давление в системе, а накопительный бак объемом 125 л обеспечивает достаточную буферную емкость, что позволяет использовать его для частого общественного пользования. Изготовленная полностью из нержавеющей стали 316L, установка устойчива к коррозии, энергоэффективна и проста в обслуживании. Это идеальная альтернатива международным системам EVAC/JETS и флагманская модель в серии вакуумных насосных станций HZT.
8. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
