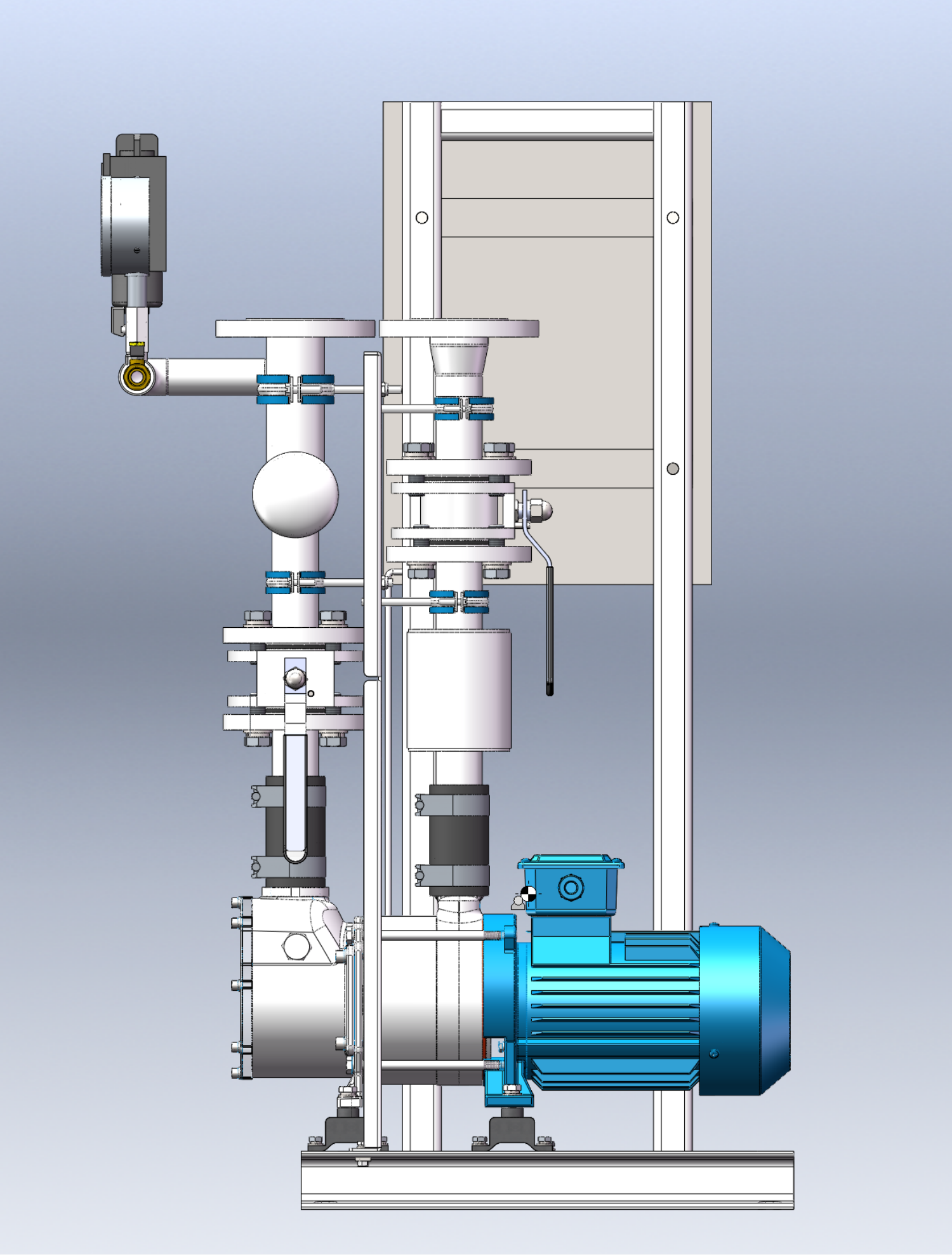

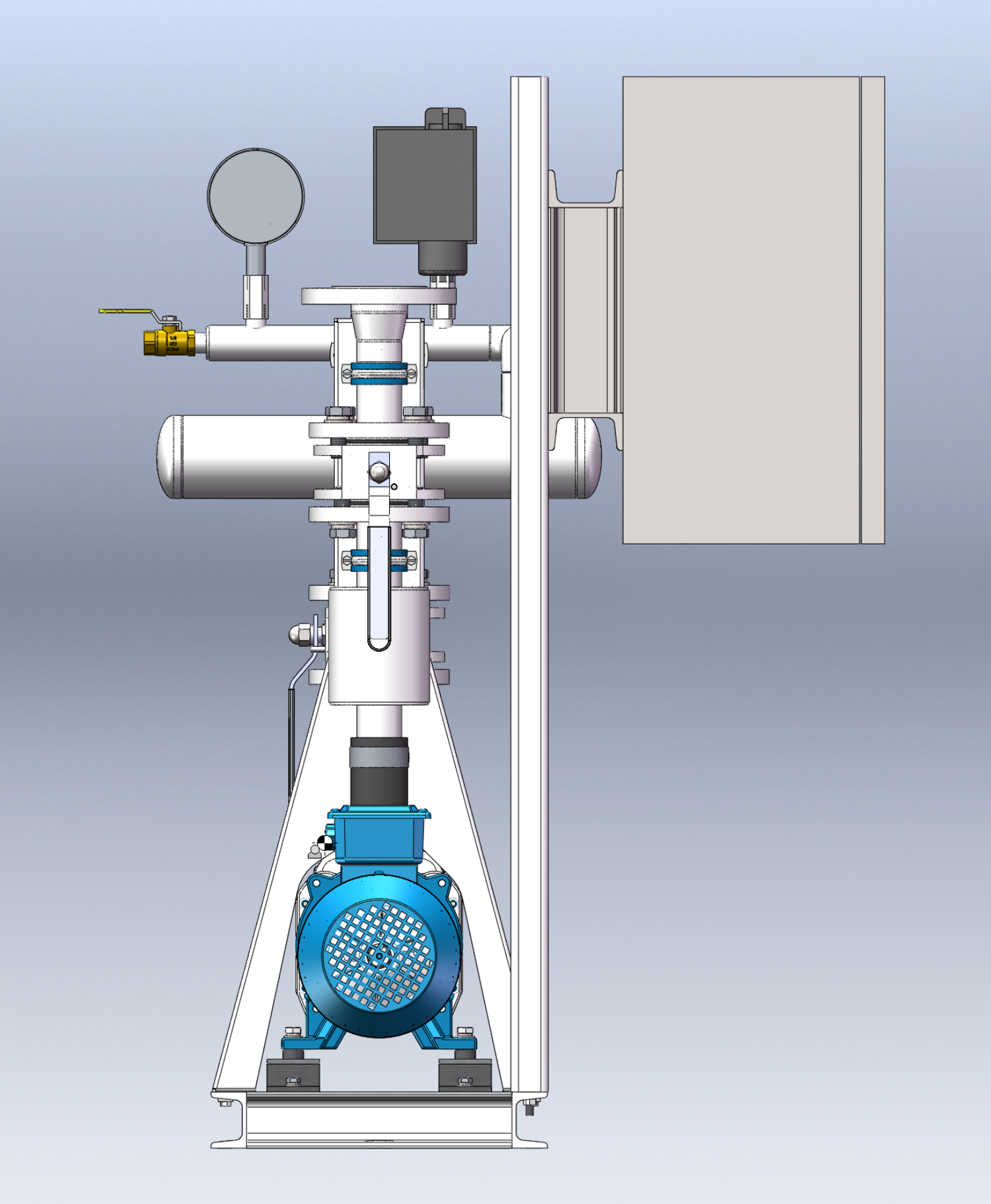

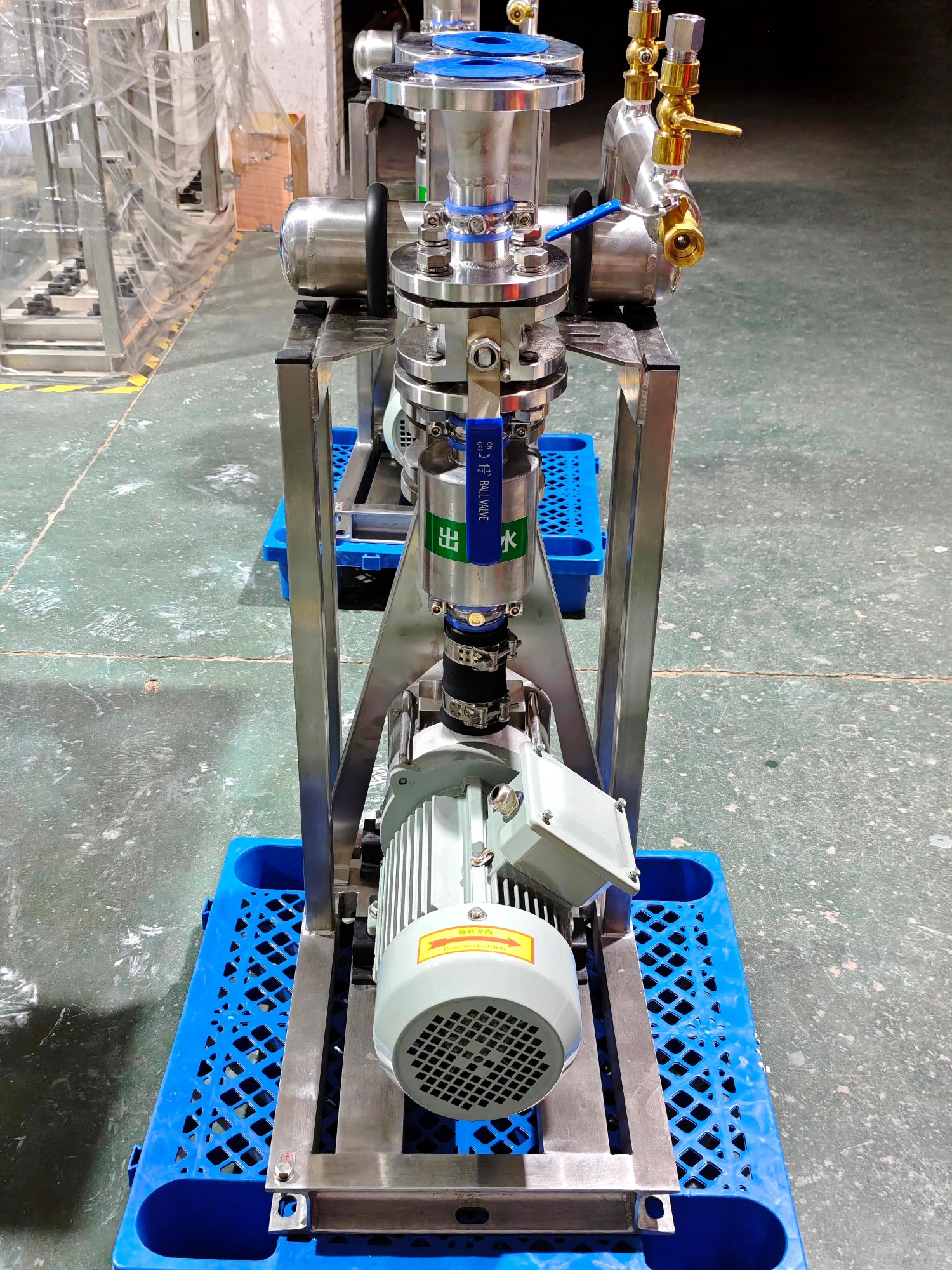

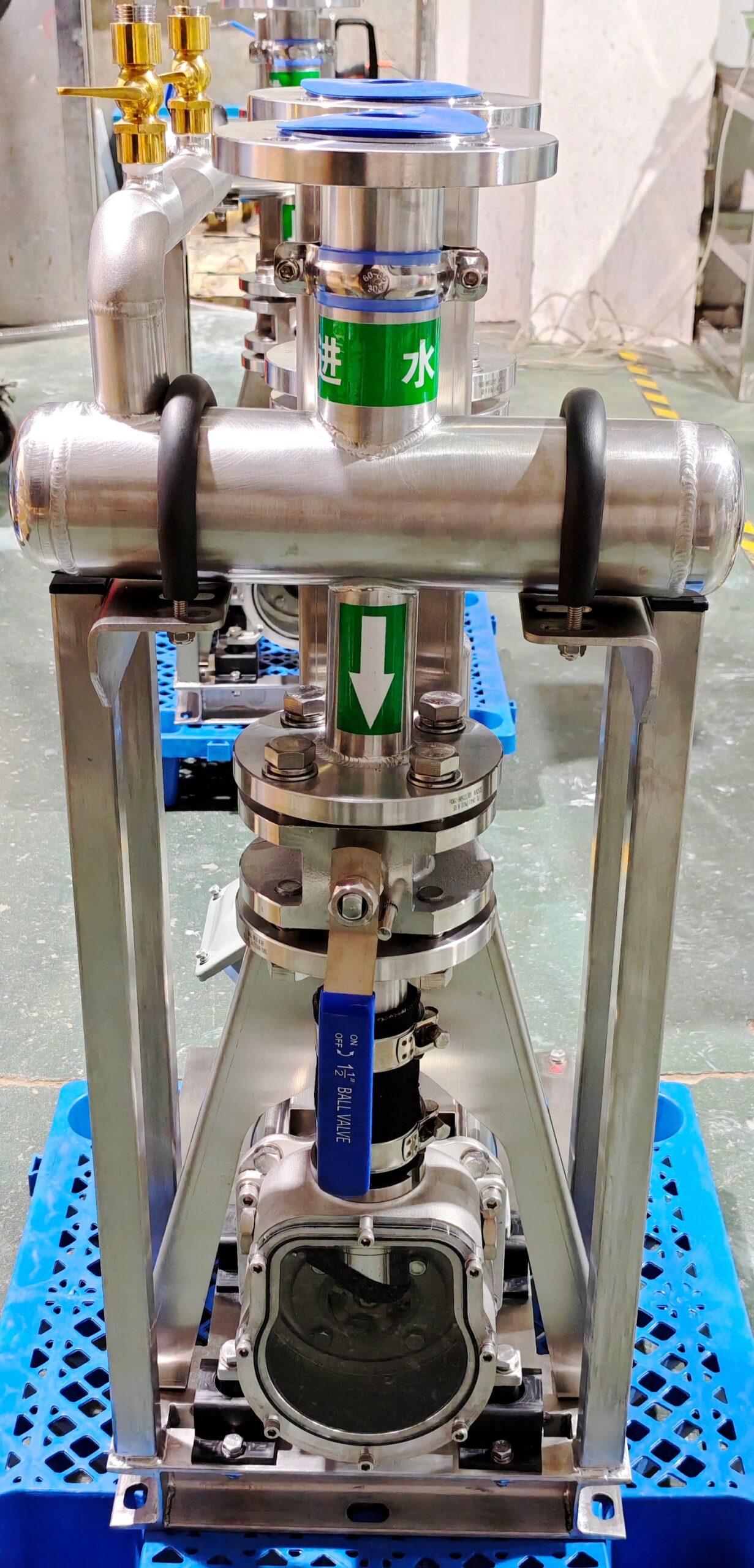

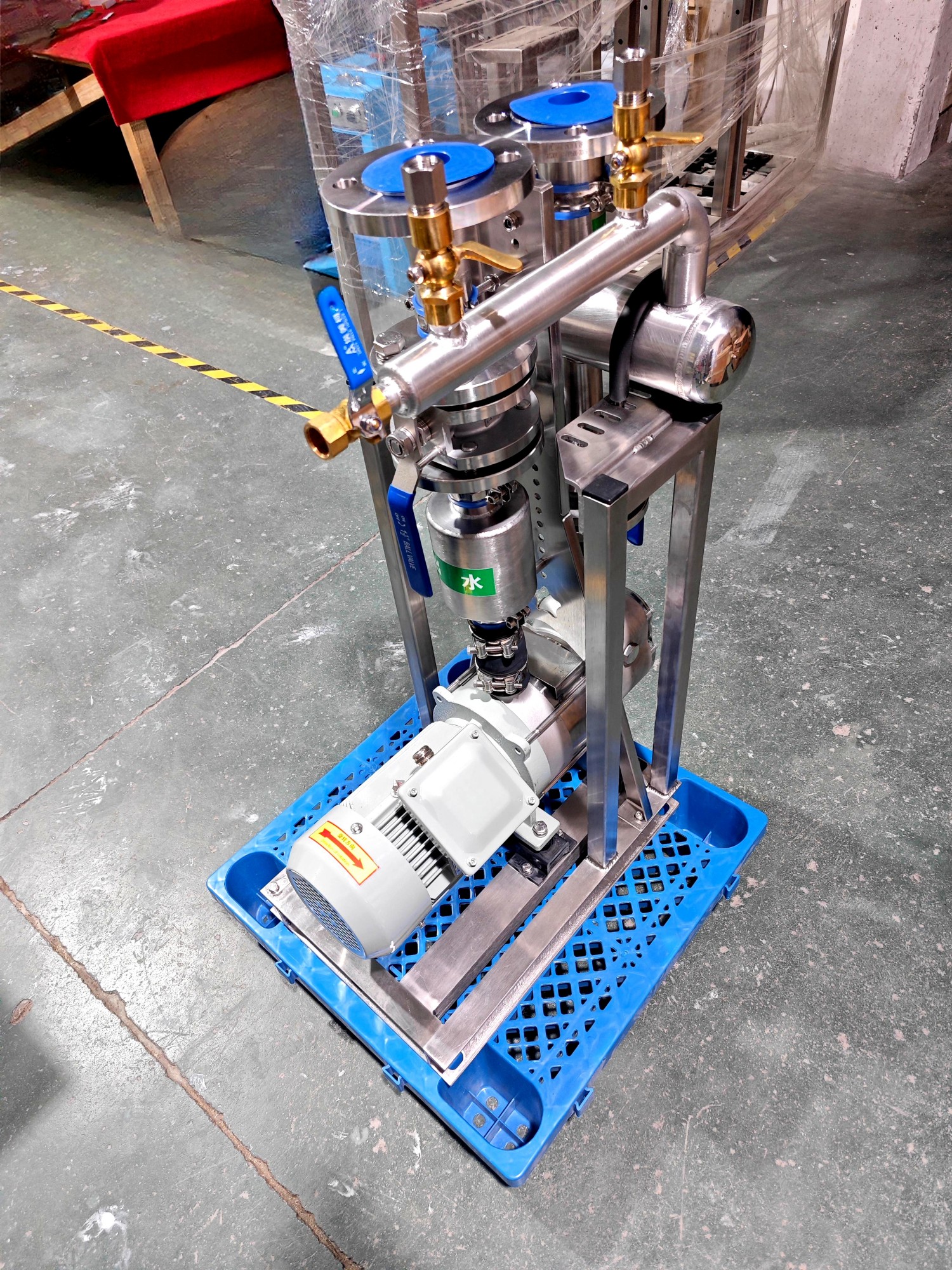

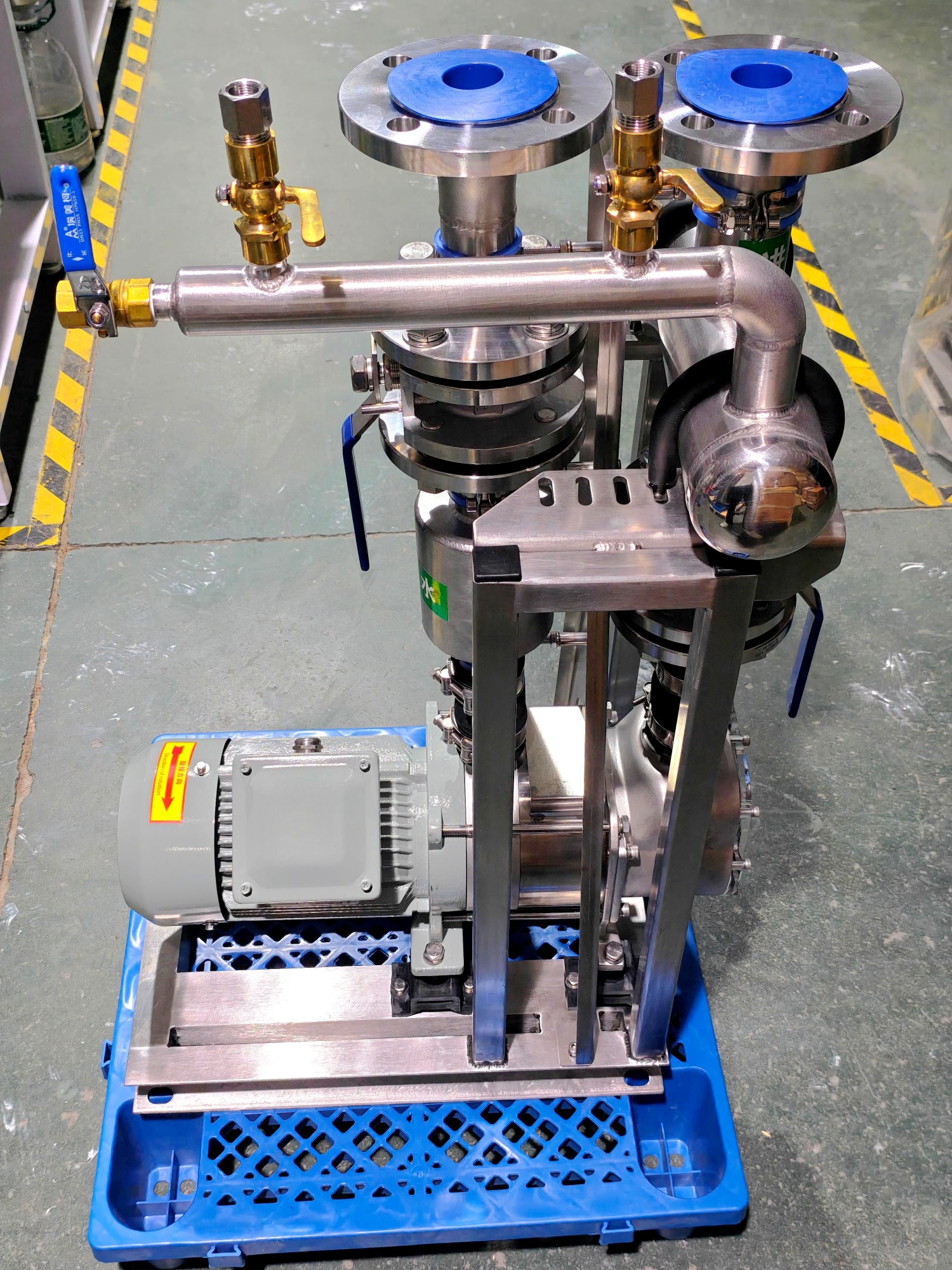

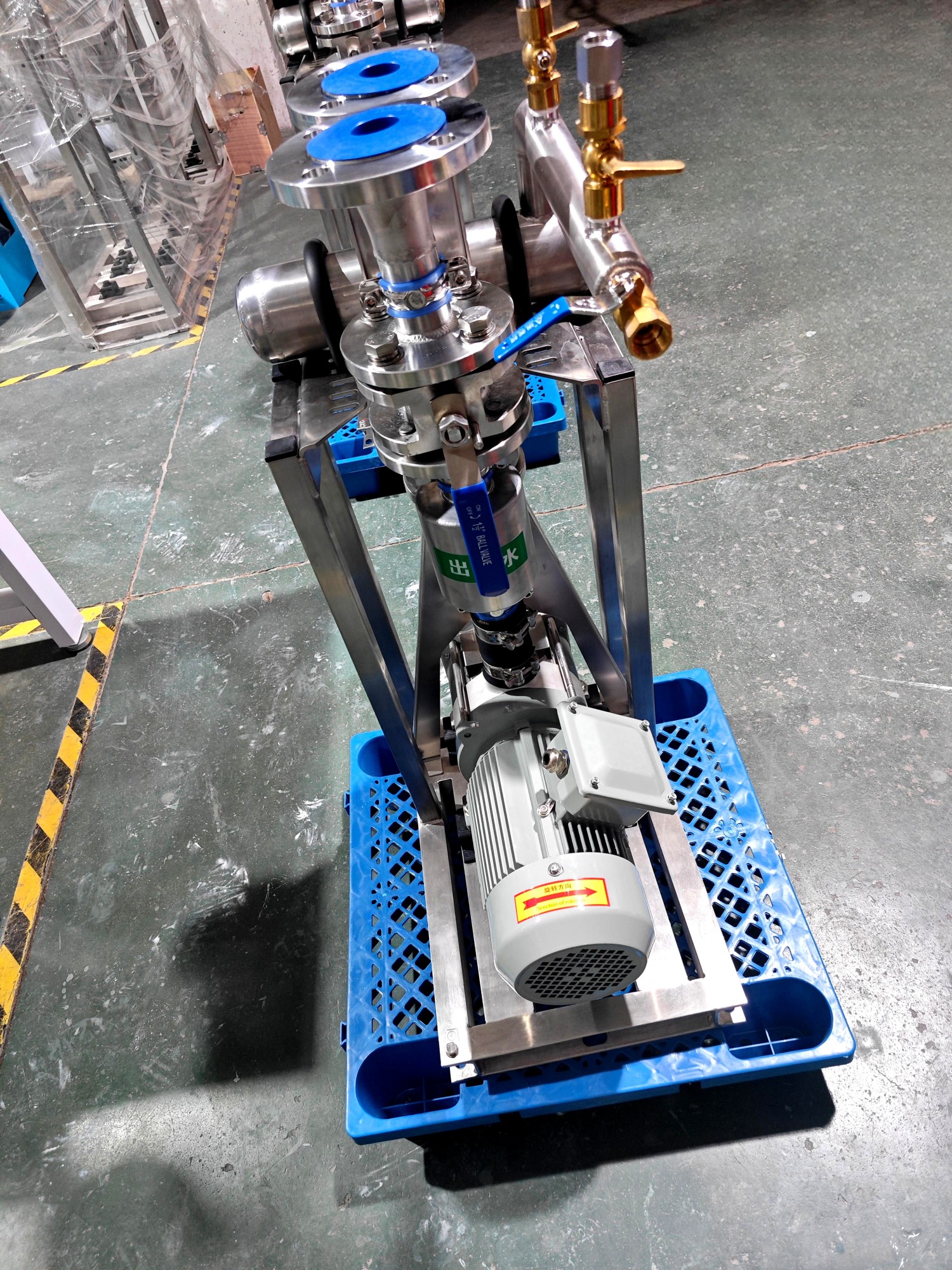

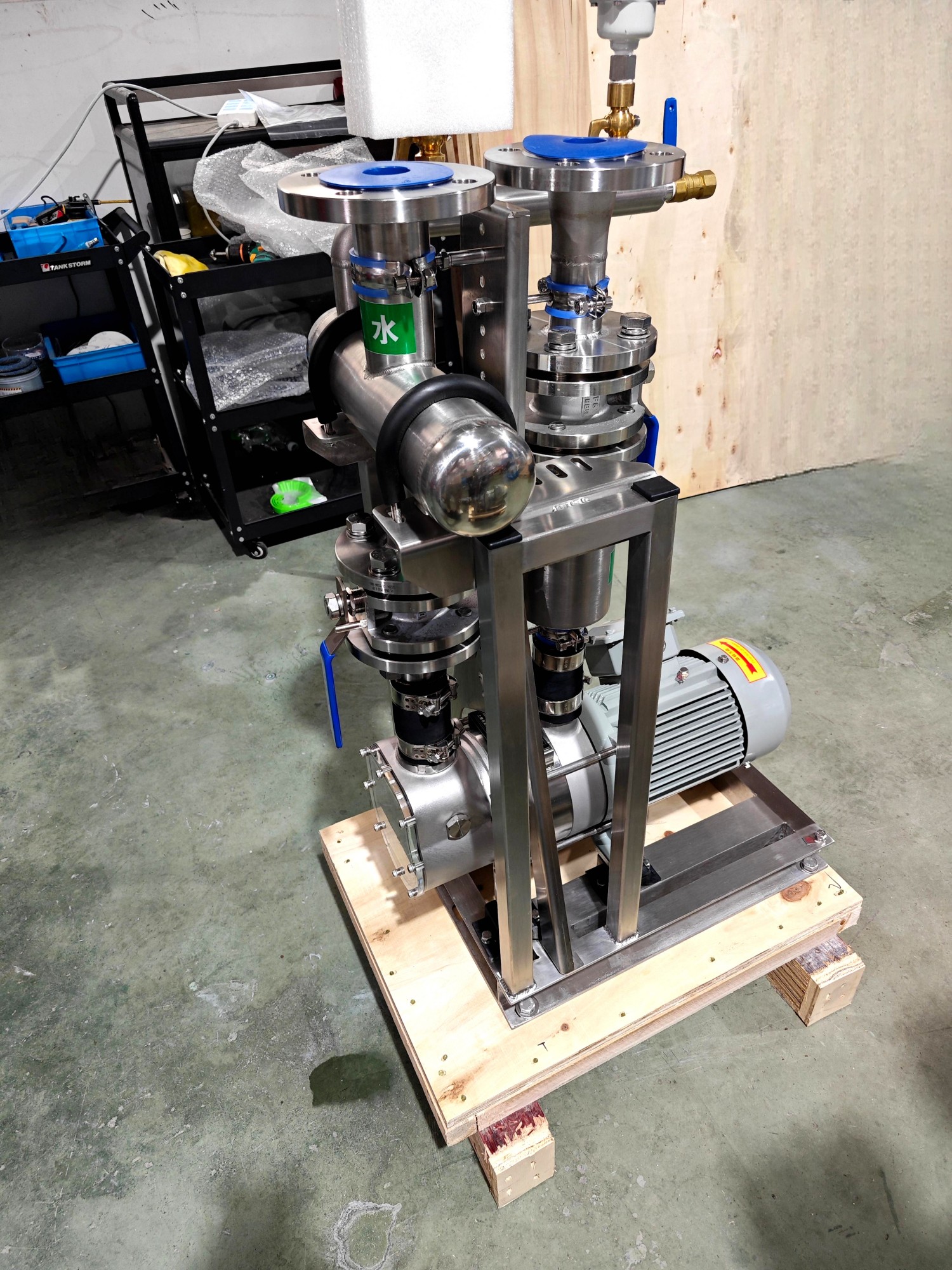

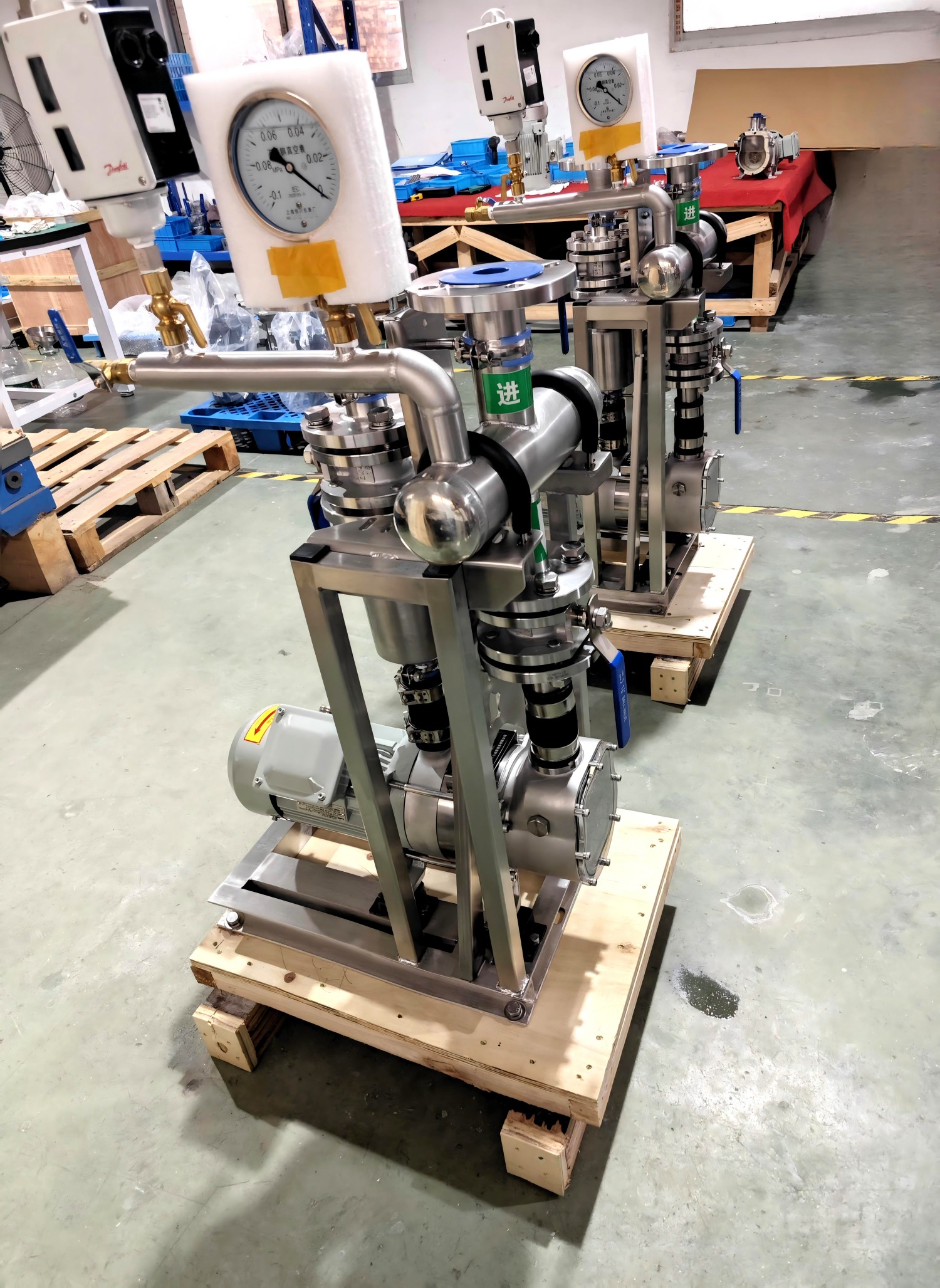

HZT029015001-15MBD Вакуумная станция с одним насосом
Вакуумный насос из нержавеющей стали 316L | предназначен для морских и наземных вакуумных туалетных систем
1. Обзор продукции
Вакуумная станция с одним насосом HZT029015001-15MBD - это интегрированная вакуумная канализационная система, предназначенная для малых и средних вакуумных туалетов. Она подходит для водосберегающих вакуумных туалетов на кораблях, яхтах, платформах, кемпингах и на суше.
Основанная на вакуумном насосе HZT029015001-15MBD в качестве основного силового агрегата, эта система включает в себя вакуумный резервуар, вакуумные трубопроводы, систему управления клапанами, электрические элементы управления и интерфейсные узлы, обеспечивая полностью автоматизированный сбор и транспортировку отходов из вакуумных туалетов на очистные сооружения.
Модульная конструкция обеспечивает компактность, простоту обслуживания и стабильность работы. Она может заменять или быть совместимой с аналогичными вакуумными насосными станциями международных брендов (таких как EVAC и JETS).
2. Материалы и процесс производства
Трубопроводы насосной станции, резервуары для хранения и структурная рама изготовлены из нержавеющей стали 316L/304. Они подвергаются многократной обработке, включая чистку, травление, пескоструйную обработку и электрополировку, что обеспечивает превосходную коррозионную стойкость и устойчивость к давлению.
* В трубопроводах используется точная сварка и бесшовные стыковые соединения для обеспечения вакуумного уплотнения.
* Внутренняя поверхность резервуара электрополирована для предотвращения образования накипи и роста бактерий.
* Корпус блока управления изготовлен из водонепроницаемой нержавеющей стали, что позволяет компактно разместить электрические компоненты.
* Корпус вакуумного насоса изготовлен с использованием стандартных кодов материалов серии HZT15MBD (HZT023219000, HZT023219100, HZT023280040, HZT021265401 и т.д.), что обеспечивает взаимозаменяемость систем и последовательное обслуживание.

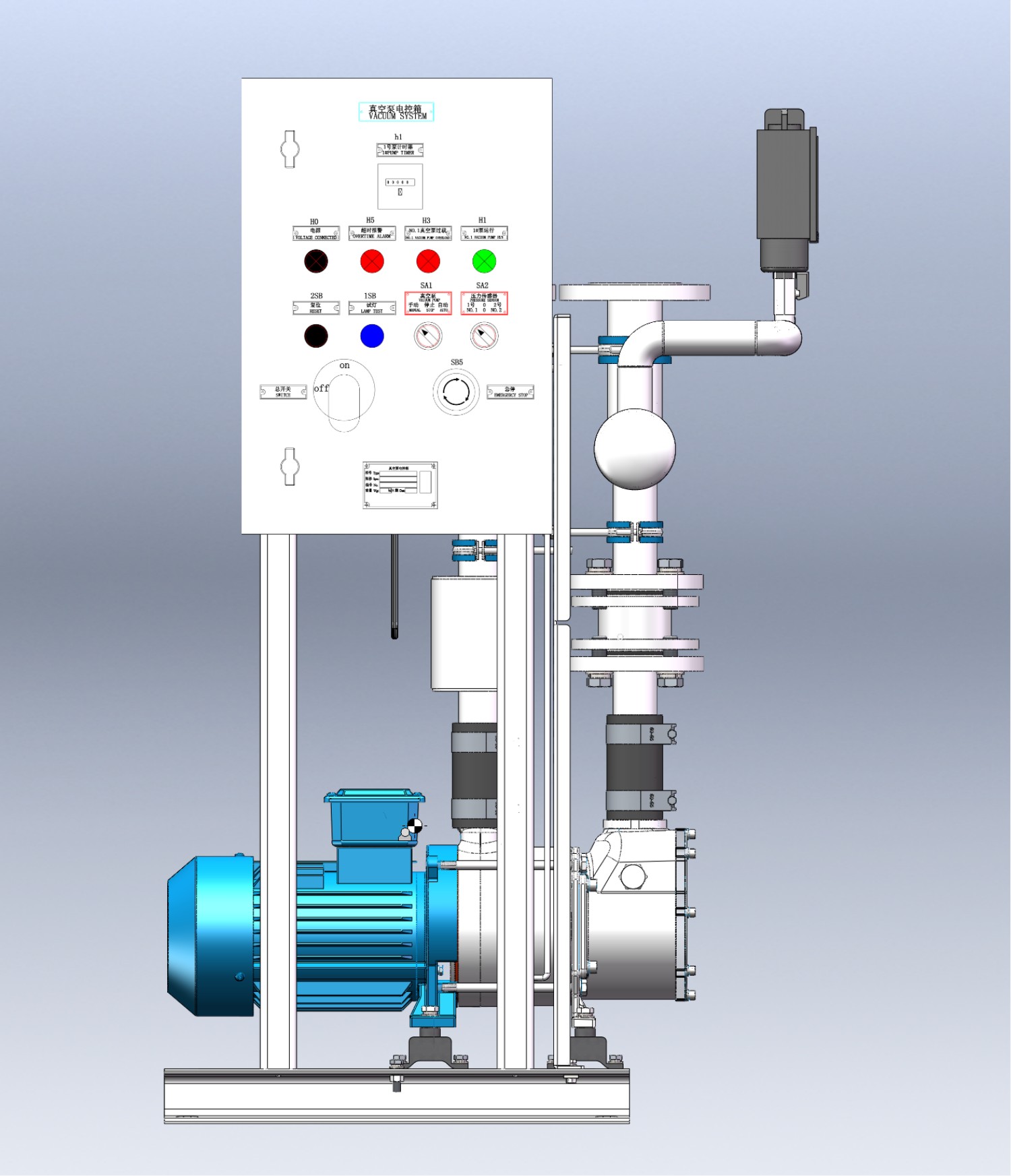

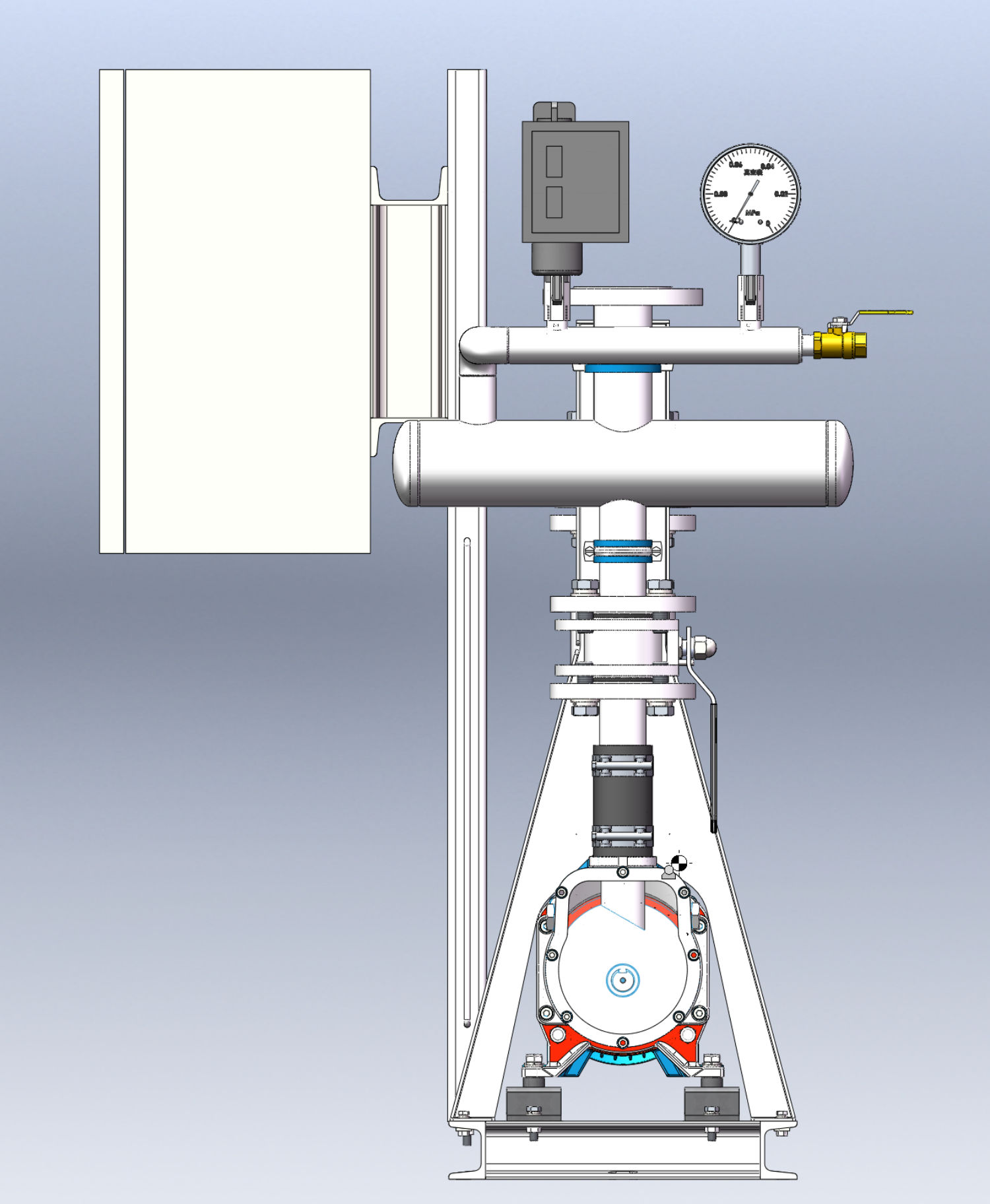

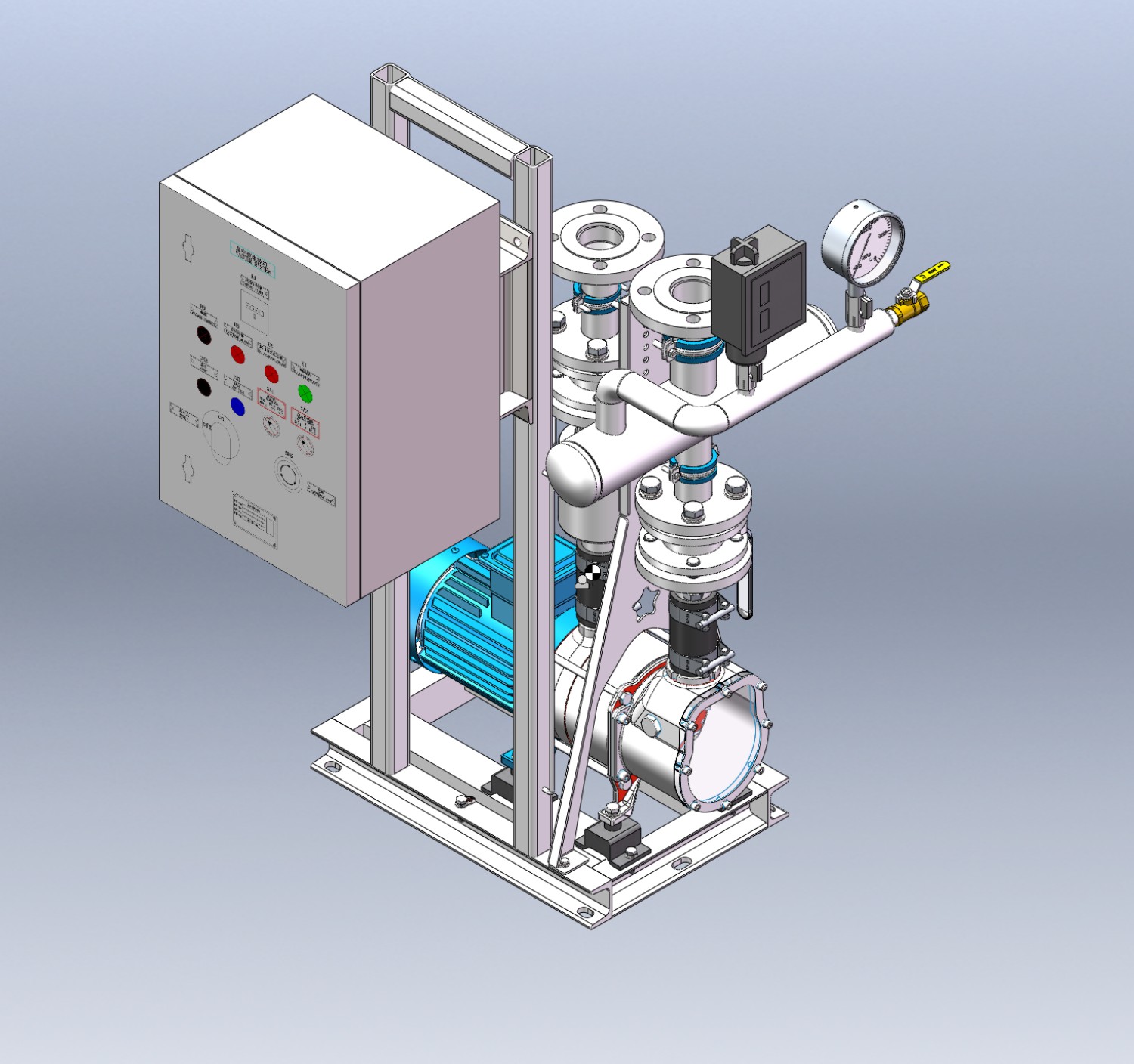

3. Структура и технические характеристики системы
a) Конфигурация с одним насосом: Оснащенная вакуумным насосом 15MBD, система собирает и отводит сточные воды посредством всасывания под отрицательным давлением.
b) Встроенный вакуумный резервуар: Используется резервуар из нержавеющей стали 316L, объем которого соответствует производительности насоса для поддержания стабильного отрицательного давления в системе.
c) Система управления: Используется двойная система управления, сочетающая контроль уровня жидкости и логику с таймером для автоматического запуска и остановки насоса.
d) Блок клапанов: Включает обратные клапаны, электромагнитные клапаны, шаровые краны и клапан сброса давления для обеспечения безопасной работы системы.
д) Быстроразъемные трубопроводы: Используются быстроразъемные фланцы φ50 / DN40 для простоты установки и обслуживания.
f) Динамическая балансировка: Ротор насоса с сердечником динамически сбалансирован до G2.5, что обеспечивает низкий уровень вибрации и шума.
ж) Виброизолирующая конструкция основания эффективно снижает вибрацию, передающуюся на конструкцию судна. Эта однонасосная вакуумная насосная станция обеспечивает непрерывную и стабильную мощность всасывания для нескольких вакуумных туалетов или вакуумных интерфейсных блоков (таких как HZT6545873, HZT6541672 и HZT6542601), выступая в качестве основного блока всей вакуумной канализационной системы.
4. Принцип работы
Однонасосная вакуумная насосная станция HZT029015001-15MBD использует отрицательное давление, создаваемое насосом во время работы, для отвода сточных вод из вакуумных туалетов (или интерфейсных блоков) в вакуумный накопительный бак. Затем автоматические регулирующие клапаны сбрасывают сточные воды по напорным трубам в очистные сооружения.
Система автоматически поддерживает отрицательное давление в течение всего цикла, исключая необходимость во внешнем питании. Она обладает такими преимуществами, как высокая эффективность использования воды, низкое энергопотребление и низкий уровень шума.
Запуск и остановка насосной станции осуществляются автоматически с помощью электрической системы управления, что позволяет работать без присмотра.
5. Области применения
Однонасосная вакуумная насосная станция HZT029015001-15MBD широко используется в:
a) Вакуумные санитарные системы для различных судов (яхт, пассажирских судов и вспомогательных судов военно-морского флота);
b) Системы бытовой канализации для морских платформ и буровых судов;
c) Вакуумные туалетные системы в метро, на вокзалах, в аэропортах и других местах;
d) Установки для отдыха и развлечений (RV), контейнерные кемпинги и базы полевых операций;
д) Наземные вакуумные насосные станции и системы сбора сточных вод;
f) Экологически чистые и водосберегающие системы санитарии в зданиях.
Система совместима с логикой управления EVAC/JETS, также по запросу могут быть разработаны программы управления и модули удаленного мониторинга.
6. Профессиональное резюме
Однонасосная вакуумная насосная станция HZT15MBD - это стандартизированный основной модуль для малых и средних вакуумных канализационных систем.
Благодаря использованию интегрированной конструкции из нержавеющей стали 316L и компонентов вакуумного насоса HZT15MBD, система отличается высокой надежностью, низким уровнем шума, энергоэффективностью и ремонтопригодностью. Благодаря компактной структуре, универсальным интерфейсам и гибкой установке система широко применяется на судах, платформах, в лагерях и наземных проектах водосберегающей канализации.
Система совместима с интерфейсами международных вакуумных стандартов, поддерживает индивидуальные системы управления и многосценарные OEM-конфигурации, что делает ее идеальным базовым устройством для создания современных вакуумных канализационных систем.
7. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
