Вакуумный санитарный терминал из нержавеющей стали 316L | Подходит для вакуумных канализационных систем на кораблях, суше, метро, военных казармах и лагерях
1. Обзор продукции

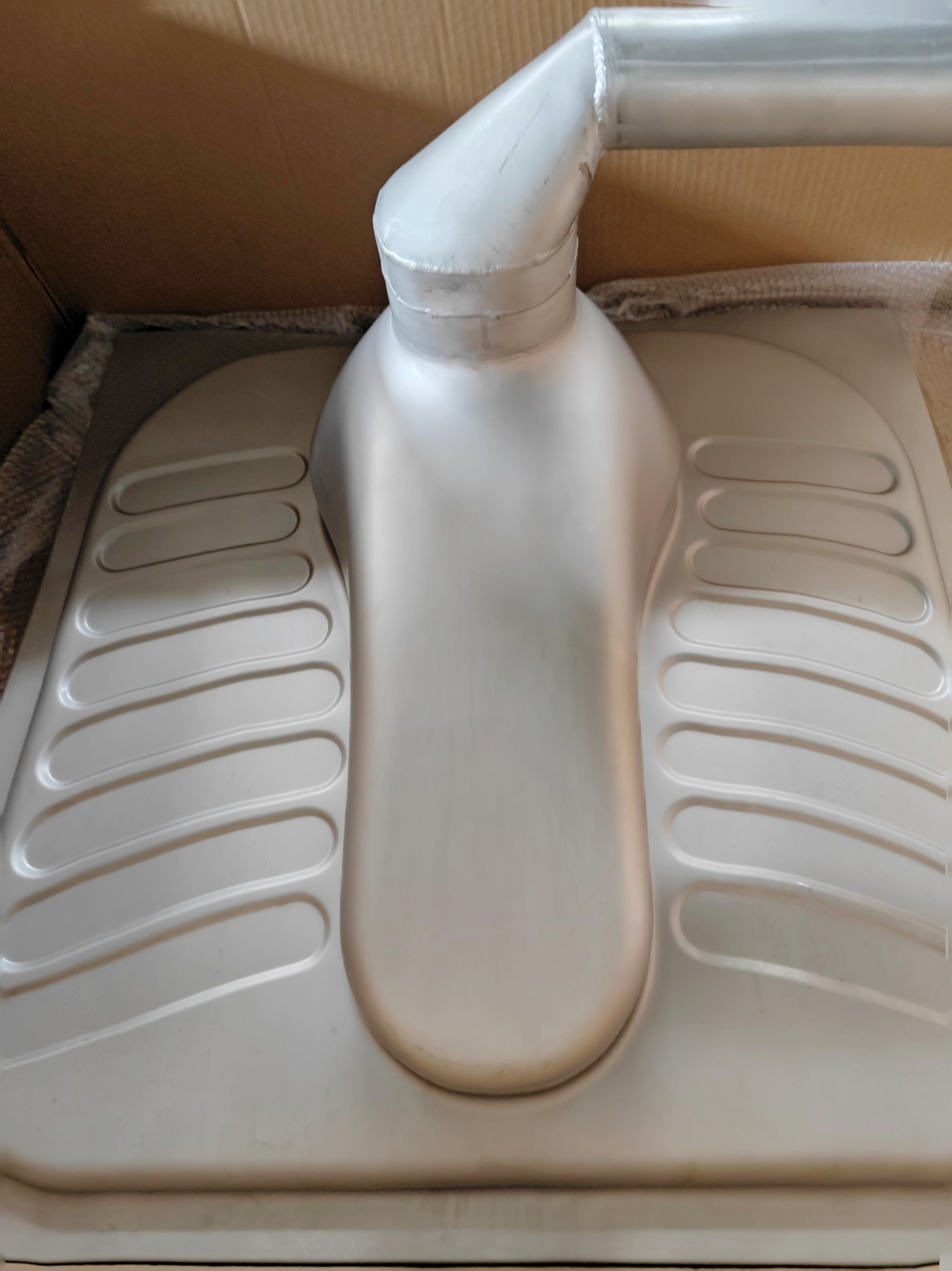

Вакуумный туалет на корточках HZT066500100 из нержавеющей стали - это оконечное устройство, разработанное специально для вакуумных канализационных систем. Он совместим с различными марками вакуумных интерфейсных блоков и систем насосных станций (включая системы EVAC, JETS и HZT). В данном изделии используется технология вакуумного всасывания и дренажа для эффективного сбора и отвода сточных вод в условиях низкого объема воды, что делает его подходящим для водосберегающих вакуумных туалетных систем на кораблях, в метро, военных казармах и лагерях.
В устройстве используется цельная штампованная конструкция из нержавеющей стали 316L, обеспечивающая высокую прочность, легкую очистку, коррозионную стойкость и эстетичный внешний вид. Его можно устанавливать в морских вакуумных туалетах или использовать в качестве оконечного устройства в наземных вакуумных канализационных системах. Доступны услуги OEM-изготовления и проектирования в SolidWorks.
2. Материалы и процесс производства
HZT066500100 изготовлен из высококачественной нержавеющей стали 316L путем штамповки, вытягивания, лазерной резки, гибки, сварки, пескоструйной и электролитической полировки.
* Штамповка и растяжение обеспечивают прочность конструкции и общую жесткость;
* Лазерная резка обеспечивает точное расположение сливных отверстий и монтажных отверстий;
* Пескоструйная обработка и электролитическая полировка обеспечивают гладкую, устойчивую к образованию пятен и коррозии от солевого тумана поверхность;
* Сварка TIG обеспечивает герметичность и безопасность.
Общая толщина и прочность изделия соответствуют морским и промышленным гигиеническим стандартам, а нескользящая конструкция обеспечивает безопасность и комфорт.
3. Структура и технические характеристики
a) Сливное отверстие φ50, с возможностью установки заднего или нижнего слива;
b) Непосредственно подключается к вакуумному интерфейсному блоку или вакуумной насосной станции, обеспечивая стабильную работу дренажа при отрицательном давлении;
c) Пескоструйная обработка и электролитическая полировка для устойчивости к ржавчине и пятнам и легкой очистки;
d) Прочная конструкция обеспечивает длительную эксплуатацию в морских условиях, в метро и в военной среде;
д) Размеры и варианты интерфейса могут быть изменены в соответствии с требованиями заказчика;
f) Поддержка совместного использования файлов 3D-проектирования SolidWorks, что облегчает прямой доступ к ним при проектировании системы.
Этот продукт может использоваться в сочетании с вакуумными интерфейсными блоками, такими как HZT6545873, HZT6541672 и HZT6542601, и вакуумными насосами для достижения полностью автоматизированного вакуумного дренажа.
4. Области применения
HZT066500100 подходит для различных водосберегающих вакуумных систем удаления сточных вод:
a) Вакуумные туалеты на различных судах (яхтах, пассажирских судах и вспомогательных судах военно-морского флота);
b) Системы бытовой канализации на морских платформах, установках FPSO и буровых судах;
в) Водосберегающие туалеты с высоким расходом воды на станциях метро, вокзалах, в аэропортах и других местах;
d) Вакуумные туалетные системы в военных казармах, полевых базах и лагерях;
д) Мобильные туалетные системы для рекреационных автомобилей (RV) и контейнеров;
f) Проекты водосберегающего отвода сточных вод в "умных" зданиях и проекты реконструкции вакуумных насосных станций.
Этот вакуумный туалет на корточках совместим с интерфейсами управления систем EVAC/JETS/HZT и может напрямую использоваться с системами вакуумных насосов серий JETS-25MBA и 25MBA-EVAC.
5. Доступные спецификации и персонализация
* Стандартный порт: φ50, настраиваемый порт DN40/DN32/быстрое подключение;
* Обработка поверхности: пескоструйная обработка + электролитическая полировка/шлифовка/зеркальная отделка;
* Направление слива: Вниз по течению/назад;
* Монтаж: Встраиваемый/напольный/съемная опорная конструкция;
* Дополнительные принадлежности: Вакуумный регулирующий клапан, сливная труба в сборе, опорный фланец, комплект кольцевых уплотнений (HZT037219SET).
Поддерживаются OEM/ODM/заказные разработки, предлагаются 3D-чертежи SolidWorks и вспомогательные решения по системной интеграции.
6. Профессиональное резюме
Вакуумный приземистый туалет из нержавеющей стали HZT066500100 - это высококлассное вакуумное санитарное устройство, предназначенное для экономии воды и защиты окружающей среды.
Изготовленный из нержавеющей стали 316L, он сочетает в себе процесс цельного литья с пескоструйной и электролитической полировкой, что обеспечивает прочность конструкции, эстетику и коррозионную стойкость. Он может широко использоваться в вакуумных туалетных системах на кораблях, в метро, военных городках, лагерях и на суше. Он совместим с основными международными стандартами интерфейса EVAC и JETS,
поддерживает OEM-заказ и инженерное проектирование в SolidWorks и является самым надежным оконечным санитарным узлом в вакуумных канализационных системах.
7. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
