I. Descripción general del producto
La brida del extremo del cierre HZT029150391 es un componente fijo del conjunto del cierre del eje de la bomba de vacío marina para aguas residuales HZT 15MBD. Soporta y comprime el anillo estacionario del cierre mecánico HZT038201500, garantizando la coaxialidad entre el extremo del cierre y el eje del motor y proporcionando aislamiento gas-líquido.

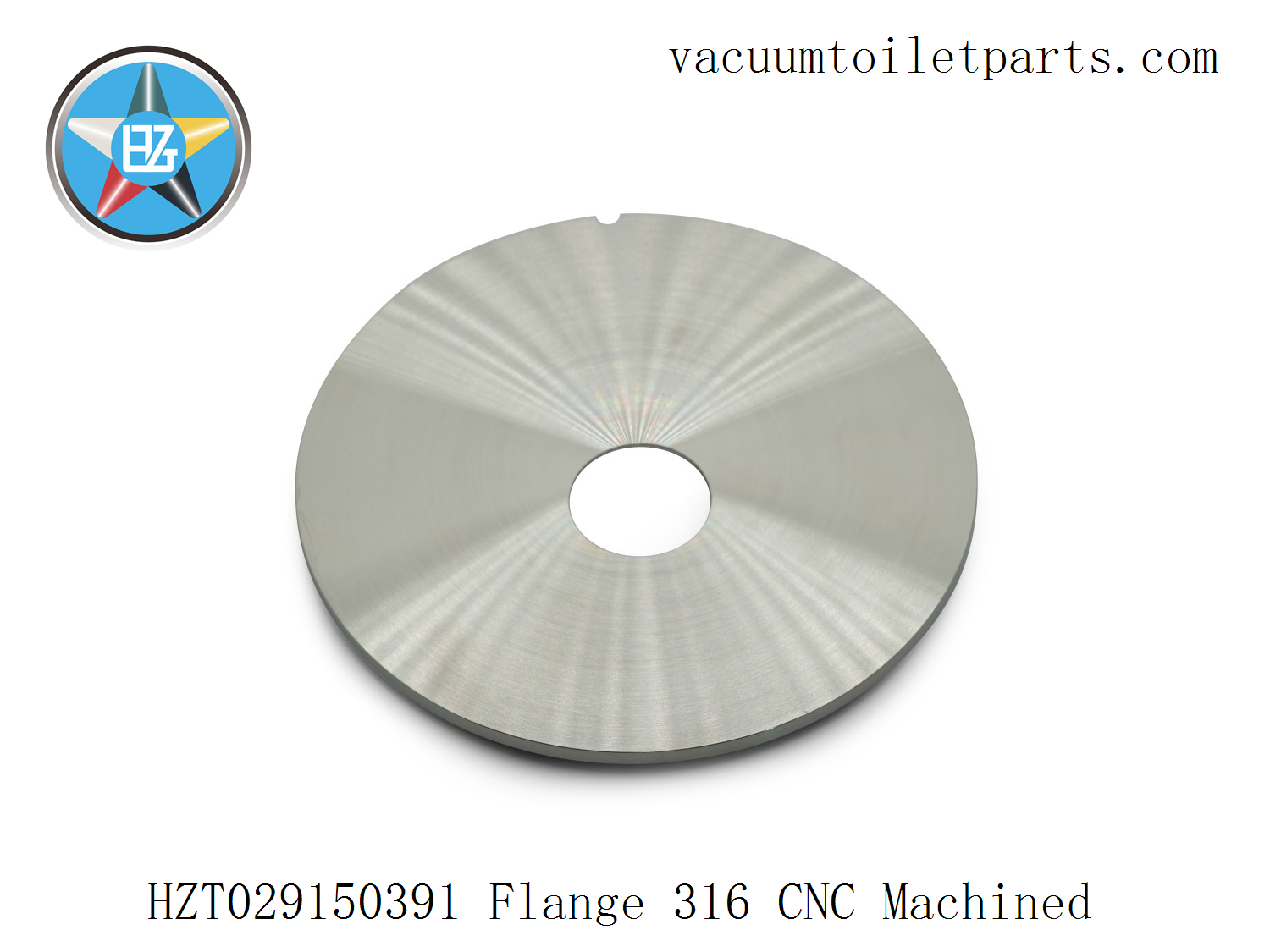

Esta brida es una pieza mecanizada por CNC de una sola pieza fabricada en acero inoxidable 316. Su cavidad circular de alta precisión encaja y fija directamente el manguito de goma (la capa exterior de la junta tórica) en el anillo exterior del cierre mecánico, creando un cierre estable y fiable. Se acopla con la cubierta del motor en la parte trasera para formar la estructura de sellado del extremo trasero del cuerpo de la bomba.
II. Estructura y funcionamiento
1️⃣ Características estructurales:
* Brida en forma de disco sin orificios exteriores para los tornillos;
* Ranura rebajada centrada para alojar el conjunto de anillo estacionario HZT038201500;
* Una superficie taponada en el fondo de la cavidad interior garantiza una profundidad de compresión del cierre constante;

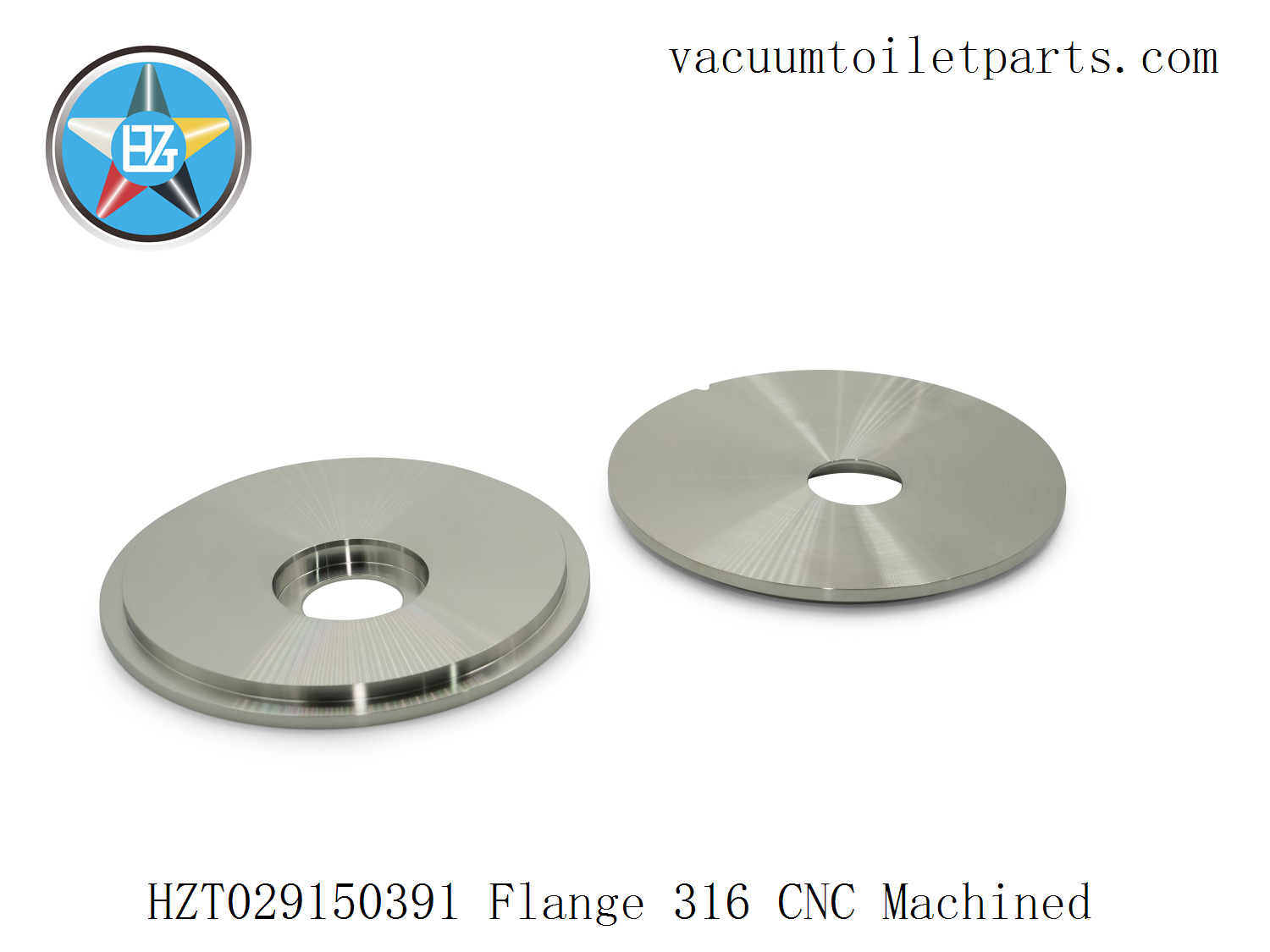

* La superficie posterior es plana y sella contra la cara del extremo de la cubierta del motor.
2️⃣ Método de montaje:
* El manguito de goma exterior (NBR) del anillo estacionario forma un ajuste de interferencia con el orificio interior de la brida.
La junta se fija mediante inserción y apriete, eliminando la necesidad de pernos adicionales.
* El extremo delantero está en estrecho contacto con el manguito distanciador (HZT029151800) y la superficie de sellado del anillo dinámico,
mientras que la parte trasera está alineada con precisión con la cubierta del motor.
3️⃣ Funciones principales:
* Asegura y aprieta el anillo estático del cierre mecánico;
* Impide el desplazamiento o la rotación del retén del eje;
* Proporciona soporte al sello del extremo y punto de referencia de montaje;
* Garantiza la estabilidad general del sistema de sellado entre el motor y el cuerpo de la bomba.
III. Materiales y artesanía
* Material: Acero inoxidable 316 (Marine Grade 316SS).
* Fabricación artesanal: Todo el componente está torneado con precisión CNC, lo que da como resultado una alta precisión superficial y una tolerancia de redondez de ≤0,02 mm.
* **Tratamiento de la superficie**: Acabado metálico brillante original, que conserva la textura natural de torneado, resistente a la corrosión y fácil de limpiar.
* Características de fabricación:
* Paralelismo de las caras frontales ≤0,03 mm;
* Consistencia de la profundidad del tope de la cavidad interior ±0,05 mm;
* Inspección completa de las dimensiones para garantizar un ajuste perfecto con HZT038201500.
IV. Instalación y montaje
* Presione el anillo estacionario del cierre mecánico HZT038201500 en el extremo delantero;
* Conectar a la cubierta del motor (15MBD) en el extremo posterior;
* Utilizar el casquillo distanciador HZT029151800 para el posicionamiento axial;
* Forma una estructura de sellado integrada que garantiza el aislamiento completo de la cámara de vacío.
V. Ventajas de rendimiento
✅ Ajuste de alta precisión: La ranura interior y el anillo estacionario del cierre mecánico tienen un ajuste de interferencia, lo que garantiza un posicionamiento estable.
✅ Estructura resistente a la corrosión: Mecanizada en acero inoxidable 316, apta para entornos con agua de mar y aguas residuales.
Fácil mantenimiento: La construcción sin tornillos permite un montaje y desmontaje rápidos; la sustitución de las juntas es sencilla.
✅ Alta fiabilidad de vacío: Garantiza un sellado completo entre el conjunto de sellado del eje y el extremo posterior del cuerpo de la bomba, evitando fugas de vacío.
VI. Aplicaciones típicas
* Bomba de vacío para aguas residuales marinas HZT 15MBD
* Sistema marino de alcantarillado e inodoros de vacío
* Unidades de vacío de aguas negras y grises
* Bombas industriales de transferencia de vacío
VII. Inspección y control de calidad
* Inspección completa del diámetro exterior, la cavidad interior y la profundidad de la ranura;
* Acabado superficial Ra ≤ 1,6;
* Verificación del montaje: Prueba real de rendimiento de sellado de acuerdo con HZT038201500;
* Prueba de niebla salina ≥ 480 horas
8. Asistencia técnica y suministro
HZT ofrece servicios completos de equipamiento, diseño de sistemas y accesorios:
* Soluciones integrales para bombas de vacío marinas y estaciones de bombeo de vacío de aguas residuales
* Sistema OEM y asistencia a astilleros
* Suministro rápido de piezas y servicios de reparación
