I. Présentation du produit
La douille d'écartement HZT029151800 est un composant critique de limite axiale et de positionnement géométrique dans le groupe motopropulseur de la pompe à vide pour eaux usées marines HZT 15MBD.

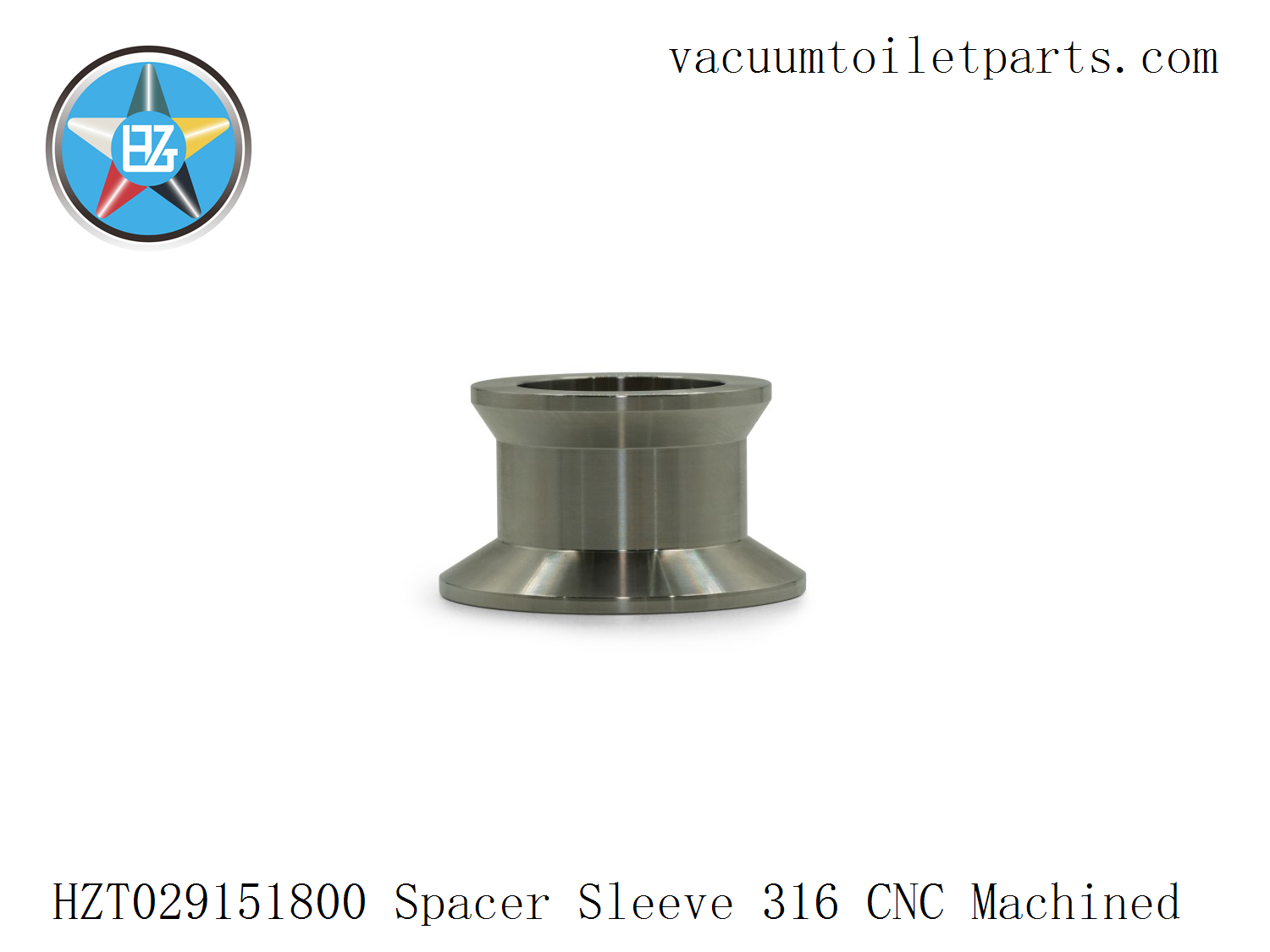

Ce composant est installé entre le rotor (HZT029150701) et la chambre de pression (HZT029150901). Sa fonction principale est de contrôler la profondeur de l'assemblage et le dégagement de la chambre à vide, en assurant une rotation coaxiale précise du rotor dans le boîtier du rotor HZT029150800. Malgré sa petite taille, ce composant joue un rôle crucial dans la détermination de la stabilité de l'équilibre dynamique, de la durée de vie du joint et des performances de vide de l'ensemble de l'unité.
II. Structure et relation d'assemblage
1. Composants de l'assemblage :
Rotor (HZT029150701), douille d'écartement (HZT029151800), ensemble de joints, chambre de pression (HZT029150901).
2. La structure :

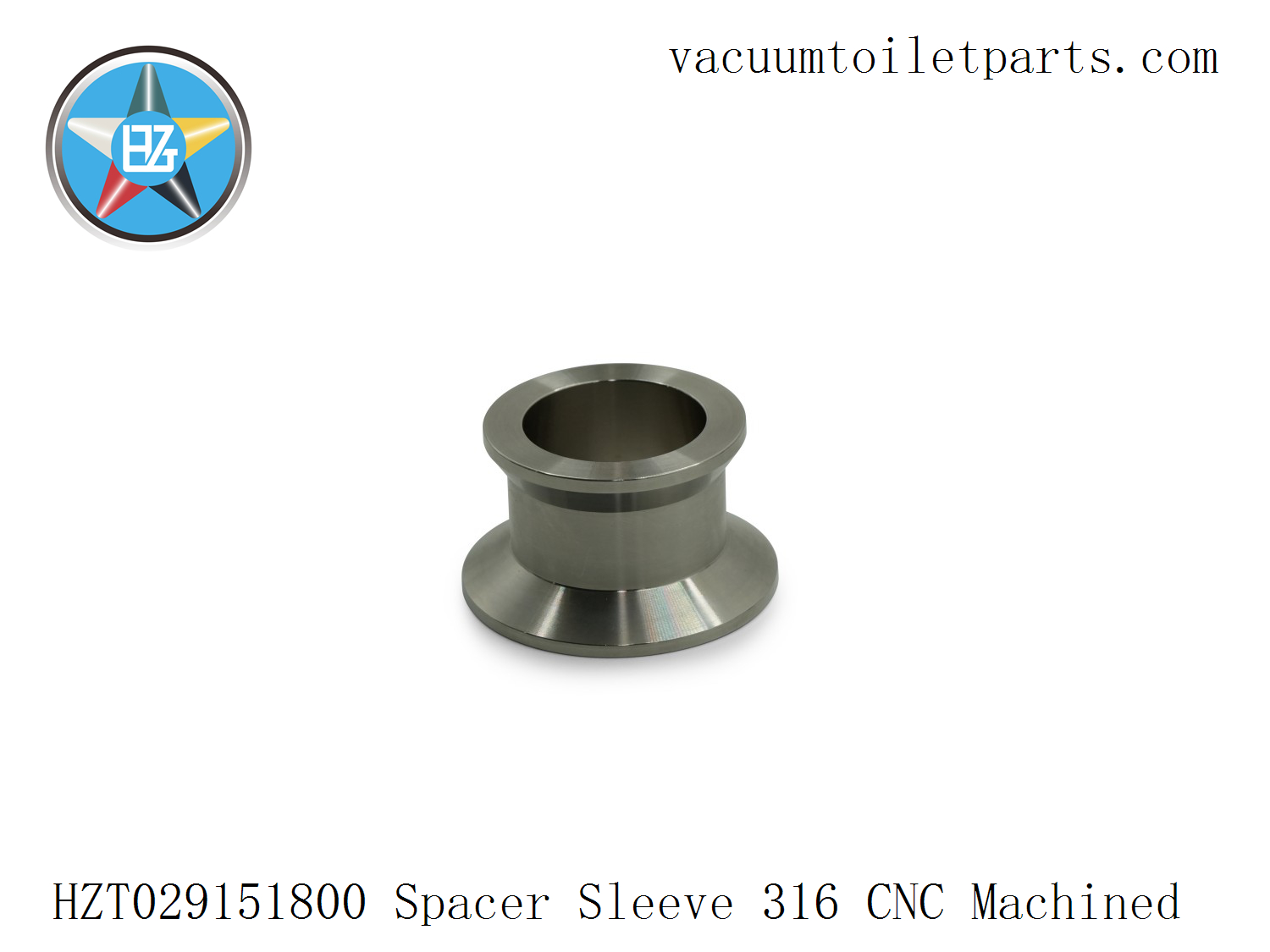

Cylindre monolithique, avec un alésage intérieur à glissement et des faces frontales plates à finition CNC.
3. Fonction d'assemblage :
* Contrôle l'espacement axial entre l'extrémité du rotor et le joint ;
* Le positionnement par glissement permet d'éviter les contraintes d'interférence ;
* Assure la parfaite coaxialité et la stabilité en rotation de l'ensemble du système ;
* Fournit un support et une référence de positionnement pour l'assemblage du joint.
III. Matériaux et processus de fabrication
1. Matériau : Acier inoxydable de qualité marine 316SS, résistant à la corrosion et aux chlorures. 2. Méthode de fabrication : Un tube en acier inoxydable épaissi et sans soudure est tourné avec précision en une seule étape à l'aide d'un système d'usinage CNC.
Assurer une précision géométrique constante sur les diamètres intérieurs et extérieurs, les faces d'extrémité et la longueur.
3. Finition de la surface : Conserve la texture originale du tournage du métal (finition usinée), sans traitement électrolytique ou de polissage, incarnant l'essence du processus HZT.
4. Tolérance standard : L'ajustement interne de l'alésage atteint la précision IT6 de l'ajustement par glissement, ce qui garantit un assemblage en douceur et un espacement précis.
5. Éléments d'inspection : Diamètre extérieur, diamètre intérieur, longueur, coaxialité, perpendicularité de la face frontale et rugosité de la surface.
IV. Principe de fonctionnement et description fonctionnelle
1. Limitation axiale : Le contrôle normalisé de la longueur assure un volume constant de la chambre à vide et empêche les fluctuations de la pression négative.
2. Support coaxial : Il fonctionne conjointement avec le rotor (HZT029150701) et le carter du rotor (HZT029150800) pour garantir une faible excentricité et de faibles vibrations des composants rotatifs. 3. Protection de la durée de vie du joint : Maintient la compression correcte de l'assemblage des joints pour éviter le vieillissement des joints ou les fuites dues aux contraintes de l'assemblage.
4. Équilibrage dynamique : Combiné à la structure d'équilibrage dynamique du rotor (grade G2.5), il réduit le bruit de fonctionnement et la consommation d'énergie.
V. Compatibilité des assemblages et des séries
1. Compatible avec l'ensemble de la série de pompes à vide pour eaux usées marines HZT 15MBD.
2. De structure similaire à la série 25MBA, mais de dimensions et d'interfaces différentes, elle n'est pas interchangeable.
3. Peut être utilisé comme pièce de rechange OEM pour les réparations et les mises à niveau du système.
VI. Exigences en matière de qualité et d'essais
* Inspection complète des dimensions : Inspection complète du diamètre extérieur, du diamètre intérieur, de la longueur et de la coaxialité.
* Vérification de l'assemblage : Test d'assemblage avec le rotor HZT029150701 et la chambre de pression HZT029150901. * Qualité de la surface : Pas de marques de couteau, de bavures ou de points d'oxydation ; rugosité de la surface finale ≤ Ra1.6.
* Vérification de la résistance à la corrosion : Essai au brouillard salin pendant ≥ 240 heures pour garantir les propriétés protectrices de l'acier inoxydable 316.
VII. Recommandations en matière d'entretien et de remplacement
1. Lors du remplacement du rotor (HZT029150701) ou de l'ensemble des joints, il est recommandé d'inspecter simultanément la douille d'écartement (HZT029151800).
2. En cas de jeu de glissement anormal, d'usure des surfaces d'extrémité ou de rayures, remplacer l'ensemble pour éviter l'excentricité du système ou la diminution des performances du vide.
3. Maintenir un environnement sec pendant le stockage pour éviter la contamination et l'oxydation de la surface.
8. Assistance technique et fourniture
HZT fournit un équipement complet, une conception de système et des services accessoires :
* Solutions complètes pour les pompes à vide marines et les stations de pompage sous vide des eaux usées
* Système OEM et soutien aux chantiers navals
* Approvisionnement rapide en pièces détachées et services de réparation
