HZT034507500 Tuyau
Tuyau en caoutchouc renforcé - Connecteur d'étanchéité haute pression - Dédié aux systèmes d'assainissement sous vide en milieu marin
I. Présentation du produit

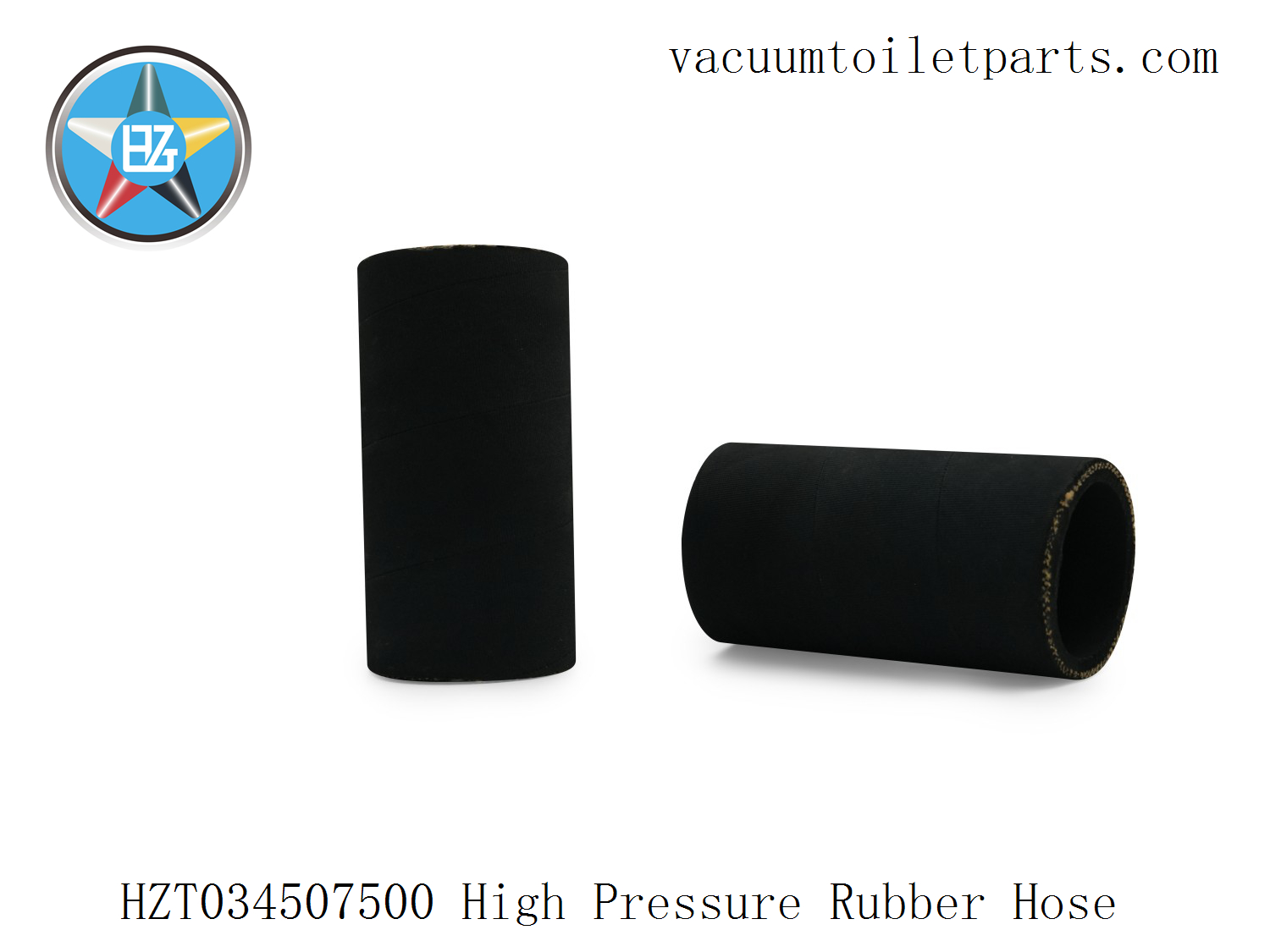

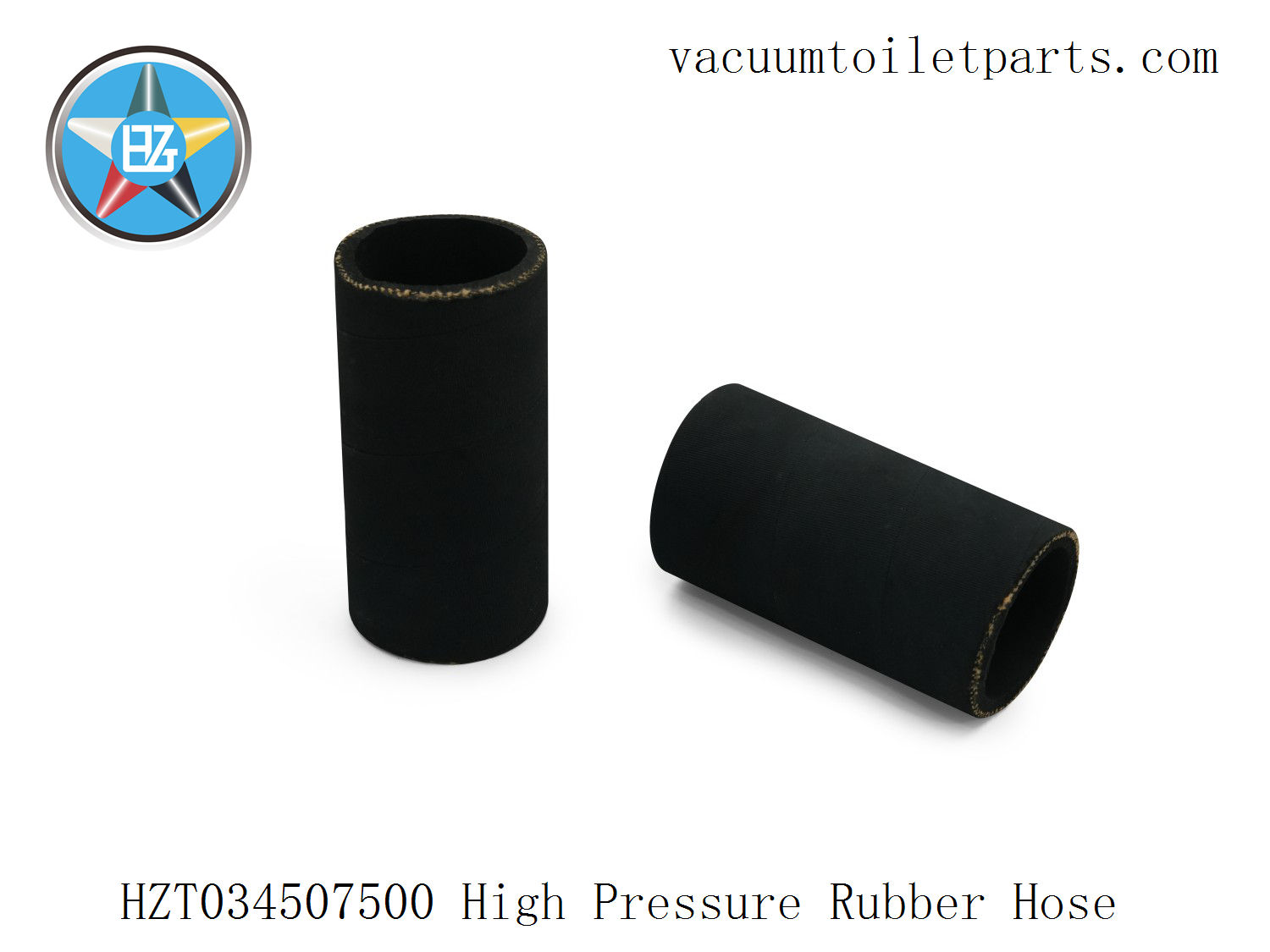

Le tuyau en caoutchouc HZT034507500 est un élément clé du système de pompe à vide pour eaux usées marines HZT029015001 15MBD, reliant la base de la vanne à clapet HZT029151001 et la chambre de pression HZT029150901.
Ce tuyau se compose d'une couche extérieure en caoutchouc noir résistant à la corrosion et d'une couche intérieure renforcée par des fibres. Il offre une excellente résistance à la pression et une grande flexibilité, garantissant une étanchéité et une stabilité à long terme dans des conditions de vide et de pression positive alternées.
Ses extrémités sont fixées à l'aide de colliers de serrage HZT034507420, formant ainsi un module de raccordement de sortie stable. Il s'agit d'un raccord élastique indispensable pour l'ensemble du système de transmission mixte gaz-liquide.
II. Structure et caractéristiques matérielles
* Matériau : Caoutchouc renforcé de tissu noir
* Aspect : Surface noire et lisse, souple et résistante à la flexion
* Longueur : 110-120mm (conception enfichable aux deux extrémités)
* Diamètre intérieur : Compatible avec la base du clapet et l'interface de la chambre de sortie (Ø50mm)
* Renforcement : Renforcement en tissu de fibres à haute résistance (résistance à la compression et à la traction)
* Caractéristiques de performance :
* Résistance aux hautes températures (température de fonctionnement continu 80°C / transitoire 120°C) ;
* Résistant à l'eau de mer, au pétrole, aux eaux noires et aux eaux grises ;
* Les capacités d'absorption des chocs et d'amortissement sont importantes, ce qui empêche la transmission des vibrations à la canalisation ;
* Garantit une étanchéité stable du système dans des conditions de vide et de décharge
III. Fonctions et valeur d'application
✅ Connexion étanche hautement flexible
Le tuyau se raccorde au corps de la pompe par l'intermédiaire d'une connexion enfichable, ce qui compense efficacement les vibrations, les défauts d'alignement, ainsi que la dilatation et la contraction thermiques.
✅ Conception résistante à la pression et antidéflagrante
La structure renforcée par du tissu garantit la stabilité du tuyau dans des conditions de vide et de pression positive.
✅ Résistance à la corrosion de qualité marine
Fabriqué en caoutchouc résistant à l'eau de mer, il supporte une exposition à long terme à l'humidité et aux embruns salés.
✅ Entretien facile
Associé au collier de serrage HZT034507420, il permet un démontage et un remplacement rapides, répondant ainsi aux besoins de maintenance des navires sur site.
✅ Compatibilité des systèmes
Entièrement compatible avec les composants tels que HZT029151001 / HZT029150901 / HZT029150320 / HZT029150601, elle convient à la pompe à vide pour eaux usées de la série HZT 15MBD, aux unités complètes et aux systèmes d'accessoires.
IV. Secteurs d'activité et scénarios applicables
* 🚢 Marine Vacuum Sewage & Wastewater Systems (systèmes d'assainissement et d'eaux usées par aspiration)
* ⚙️ Marine Vacuum Toilet Systems
* 🧱 Unités de déchargement des ports et des quais
* Le marché de la réparation et des pièces détachées des pompes à vide marines
* 💧 Systèmes de transfert sous vide industriel
V. Assistance technique et fourniture
HZT fournit un équipement complet, une conception de système et des services accessoires :
* Solutions complètes pour les pompes à vide marines et les stations de pompage sous vide des eaux usées
* Système OEM et soutien aux chantiers navals
* Approvisionnement rapide en pièces détachées et services de réparation
📧 Courriel de l'assistance technique : SJDT1199@gmail.com
🌐 Site web officiel : www.vacuumtoiletparts.com
1. HZT029151001 - Siège de soupape à clapet
2. HZT037302200 - Disque de soupape à clapet
3. HZT029151003 - Plaque de pression
4. HZT029150310 - Couvercle de la chambre d'aspiration
5. HZT037219210 - Joint torique
6. HZT029150320 - Chambre d'aspiration
7. HZT020202900 - Joint à douille hexagonale
8. HZT029151900 - Contre-écrou
9. HZT029150400 - Lame rotative
10. HZT029150500 - Lame fixe
11. HZT029152401 - Boulon hexagonal demi-fileté avec rondelle élastique M10x170
12. HZT029150601 - Bride d'extrémité
13. HZT029150701 - Rotor (roue)
14. HZT029150800 - Boîtier de rotor
15. HZT029151800 - Entretoise
16. HZT038201500 - Joint d'arbre
17. HZT034507420 - Collier de serrage
18. HZT034507500 - Tuyau
19. HZT029150391 - Bride d'extrémité de joint d'arbre
20. HZT029150901 - Chambre de pression (chambre de décharge)
21. HZT029150310-02 - Couvercle d'aspiration (plaque métallique)
22. HZT029150450 - Assemblage de coupe
23. HZT/- - Moteur - 2,2 kW - Moteur marin
24. HZT029015001 - Pompe à vide 15MBD
25. HZT023280061 - Siège de soupape à clapet
26. HZT037302100 - Disque de soupape à clapet
27. HZT023280091 - Plaque de pression
28. HZT023280050 - Couvercle de la chambre d'aspiration
29. HZT037219260 - Joint torique
30. HZT023280070 - Fixation de bride
31. HZT023280080 - Bride
32. HZT023280040 - Chambre d'aspiration
33. HZT020202900 - Bouchon
34. HZT020203100 - Lame rotative
35. HZT020203100 - Lame fixe
36. HZT021201000 - Porte-lame
37. HZT036202010 - Boulon hexagonal à demi-filet (avec rondelle élastique) M12x220
38. HZT023200210 - Plaque d'extrémité de la chambre d'aspiration
39. HZT023219000 - Boîtier de rotor
40. HZT021265401 - Rotor (Impeller)
41. HZT021217000 - Bouchon RG 3/8
42. HZT023219000 - Chambre de pression (chambre de décharge)
43. HZT023260400 - Douille d'isolation
44. HZT038218900 - Joint d'arbre
45. HZT023280030 - Bride d'étanchéité d'arbre
46. HZT023280050-02 - Couvercle de la chambre d'aspiration (plaque métallique)
47. HZT/- - Moteur - 3.0kW - Moteur marin
48. HZT023280010 - Pompe à vide 25MBA
