I. Présentation du produit

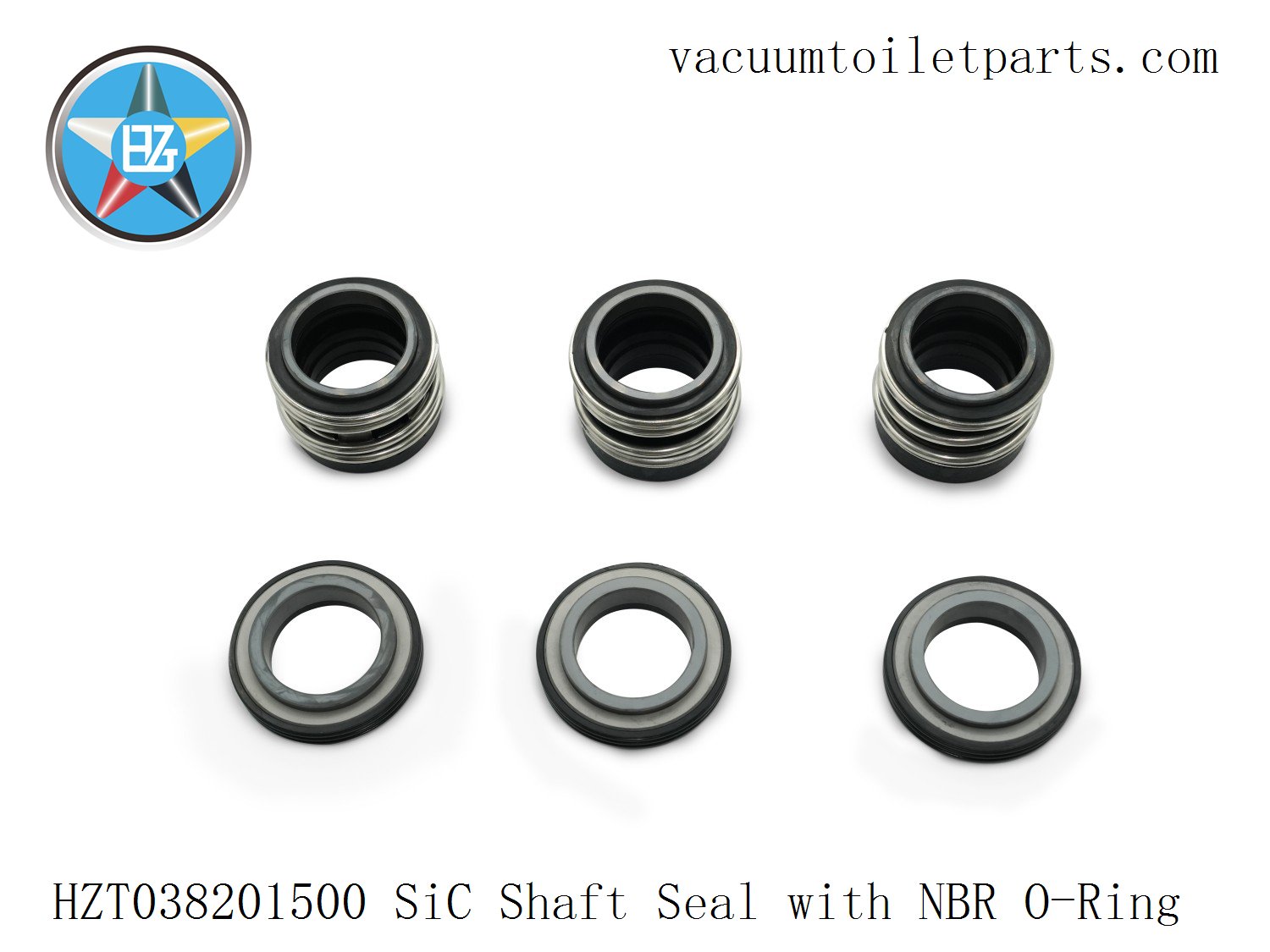

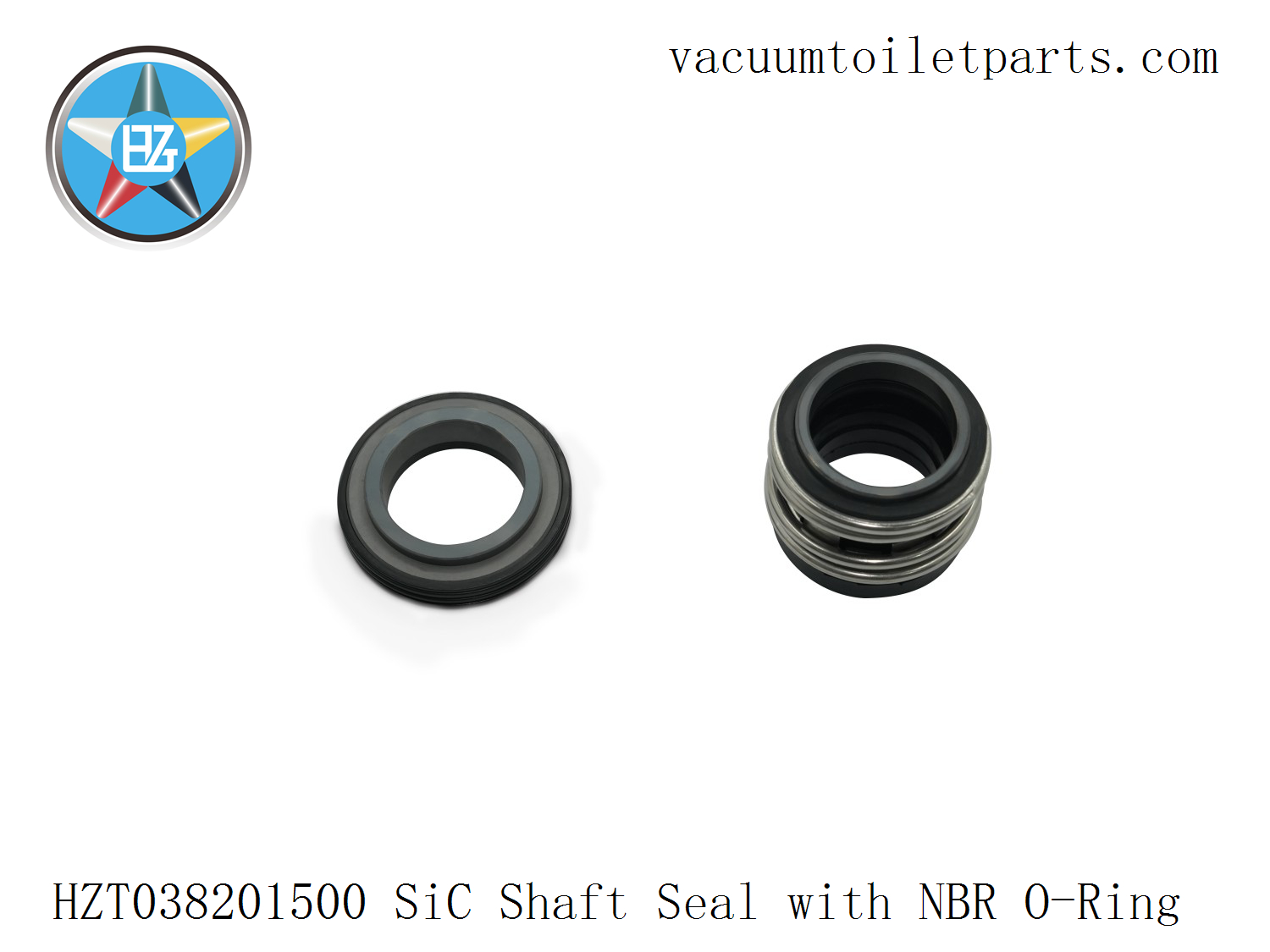

Le joint d'arbre HZT038201500 est un élément d'étanchéité essentiel de la pompe à vide pour eaux usées marines HZT 15MBD. Il est chargé d'isoler complètement le liquide et le gaz lorsque l'arbre entraîné par le moteur tourne, empêchant ainsi les fuites dans la chambre à vide.

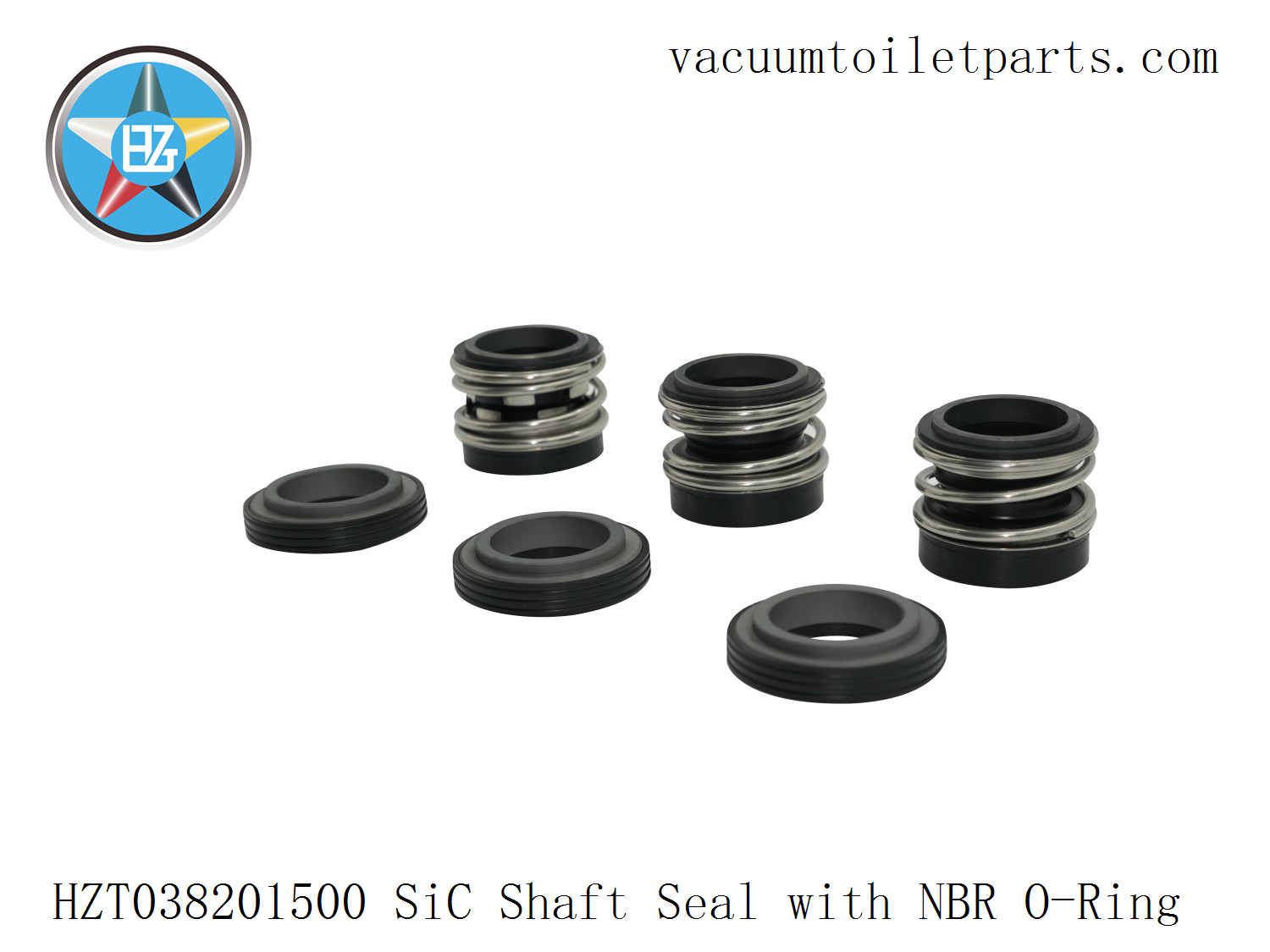

Cet ensemble utilise une paire de bagues de rotor et de stator en carbure de silicium (SiC), un boîtier en acier inoxydable 316 et une structure de bague d'étanchéité NBR pour obtenir une grande fiabilité, une résistance à la corrosion et des performances d'étanchéité mécanique de longue durée.
Il est installé entre la douille d'écartement HZT029151800 et la bride d'étanchéité d'arbre HZT029150391, montée à l'extérieur de l'arbre du moteur. Grâce à un positionnement axial et à une compression précis, il forme une barrière d'étanchéité critique pour le système de la pompe à vide.
II. Structure et principe de fonctionnement
1. Anneau rotatif :
Fabriqué en carbure de silicium SiC, il est monté sur l'arbre du moteur et tourne de manière synchrone avec l'arbre. La surface est rectifiée avec précision pour obtenir une dureté élevée et une excellente résistance à l'usure.
2️⃣ Anneau stationnaire :
Également fabriqué en SiC, il est fixé à l'intérieur du boîtier en acier inoxydable 316 par l'intermédiaire d'un siège de joint, formant avec la bague rotative une paire rectifiée avec précision pour maintenir un joint à micro-écart.
3️⃣ Joint d'étanchéité secondaire :

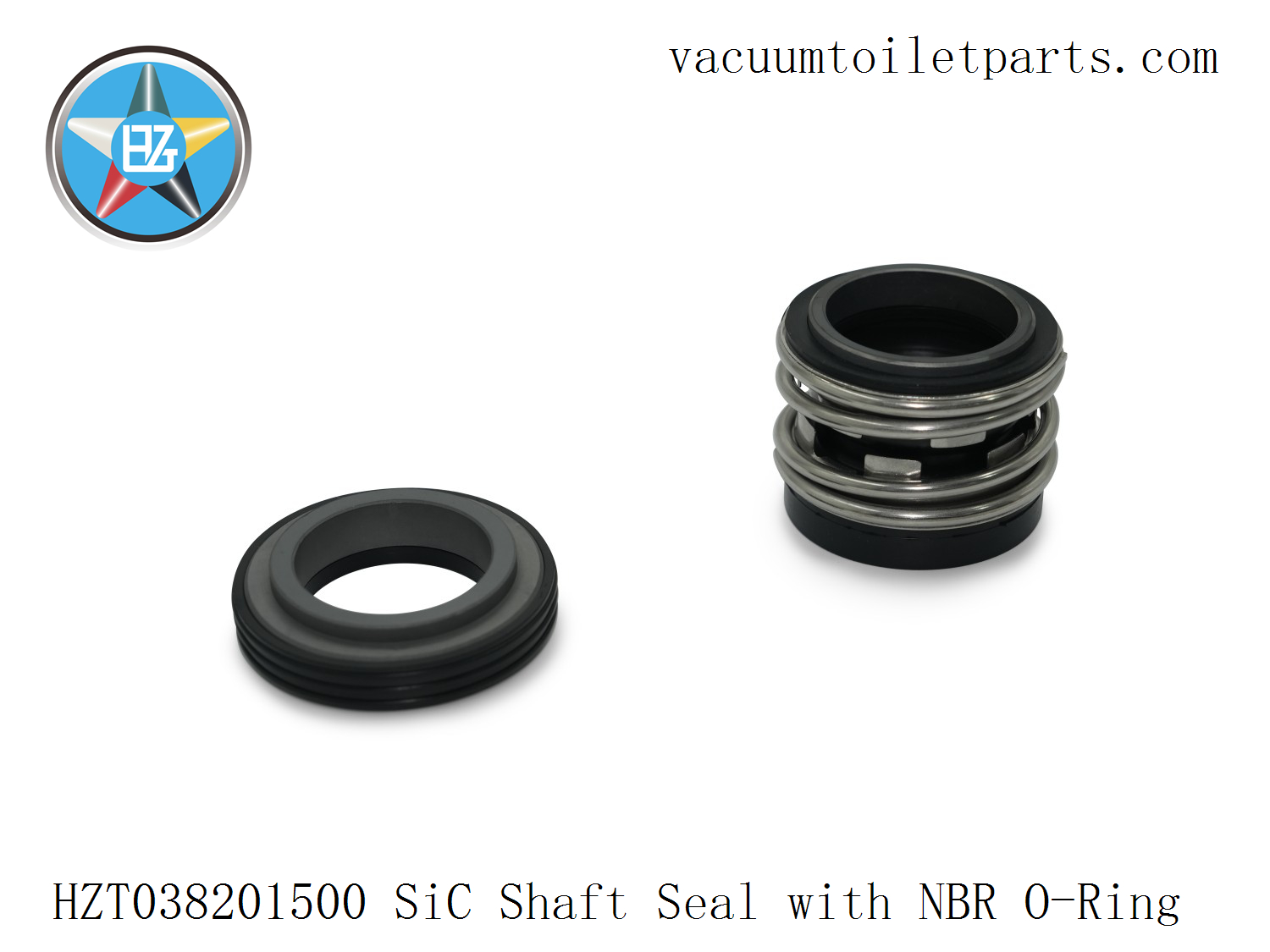

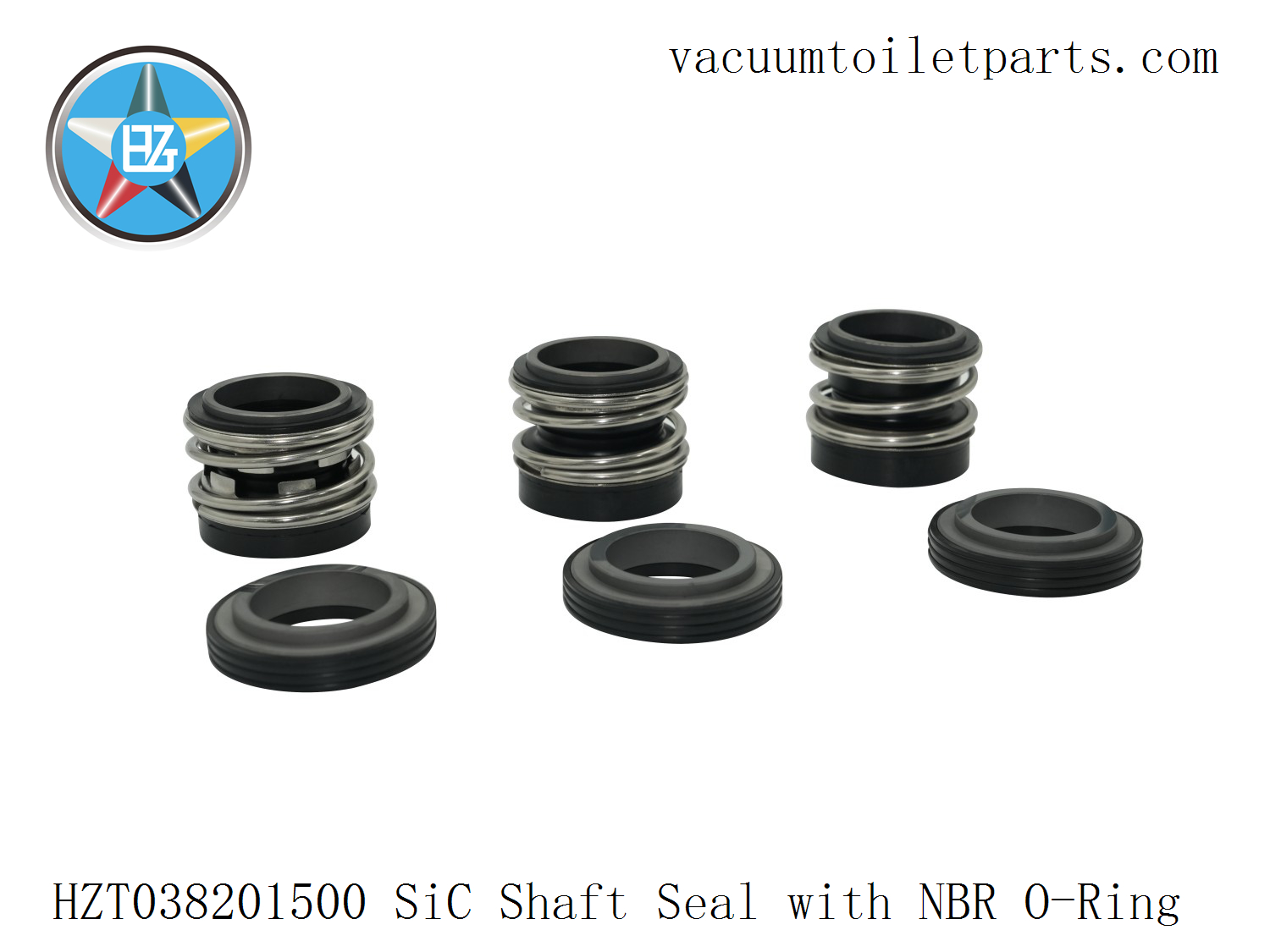

Un joint torique NBR (HZT037219210) très résistant à l'huile et à la température est utilisé.
Cela forme un joint statique flexible entre l'anneau fixe, le boîtier métallique et la bride, améliorant ainsi l'isolation globale gaz-liquide.
4️⃣ Logement :
Le boîtier est usiné CNC en acier inoxydable 316L, offrant une excellente résistance à la corrosion et une grande stabilité structurelle.
L'extérieur du boîtier et la bride d'étanchéité de l'arbre (HZT029150391) utilisent un mécanisme de compression, tandis que la précharge élastique interne maintient la pression d'étanchéité.
5️⃣ Principe de fonctionnement :
Lorsque le moteur entraîne l'arbre, l'anneau dynamique tourne avec lui, tandis que l'anneau statique est fixe. Un film liquide extrêmement fin (environ 1μm) se forme entre les deux bagues, assurant à la fois la lubrification et l'étanchéité, réalisant ainsi une double isolation gaz-liquide. Lorsque la pompe s'arrête, le ressort et le joint torique reviennent automatiquement à leur position d'origine, maintenant le contact du joint.
III. Matériaux et processus de fabrication
* Matériau des anneaux dynamiques et statiques : SiC (carbure de silicium), résistant à l'usure, à la corrosion et aux températures élevées.
* Boîtier métallique : Acier inoxydable 316 (qualité marine), usinage de précision CNC.
* Joint d'étanchéité : Caoutchouc nitrile NBR, résistant à l'huile, anti-vieillissement, et forte étanchéité.
* Traitement :
* Tournage de précision CNC + rectification de précision + test d'alignement dynamique et statique des anneaux.
* La planéité de la surface d'étanchéité est contrôlée à l'intérieur de 2 bandes légères (environ 0,0002 mm).
* Le jeu d'ajustement et la pression spécifique sont conformes aux normes ISO 3069.
IV. Position d'installation et montage
1. Le joint d'arbre est installé entre l'arbre du moteur et la chambre à vide, relié à la douille d'écartement HZT029151800 à l'avant et à la bride d'extrémité HZT029150391 à l'arrière.
2. Le joint rotatif tourne avec l'arbre du moteur, tandis que le joint statique est relié à la chambre d'étanchéité fixe du corps de la pompe.
3. Le joint d'arbre est fixé par un presse-étoupe fileté, avec une tolérance de serrage standard de 0,5 à 1,0 mm.
4. Le joint torique et la surface de la bride 316 garantissent un fonctionnement sans fuite à long terme.
V. Performances et avantages
✅ Haute fiabilité : Les joints tournants et statiques en SiC ont une longue durée de vie et une excellente résistance au frottement à sec.
✅ Maintien d'un vide élevé : Le joint d'étanchéité axial maintient une chute de pression stable, empêchant la diminution du vide.
✅ Résistance à la corrosion : Le boîtier en acier inoxydable 316 résiste à l'eau de mer et aux eaux usées.
✅ Entretien facile : Les dimensions standardisées permettent un démontage et un remplacement indépendants. ✅ Compatibilité élevée : Compatible avec les normes de composants telles que HZT029151800, HZT029150391 et HZT029150701.
VI. Applications typiques
* Systèmes d'assainissement marins
* Systèmes de toilettes sous vide
* Pompes à vide pour eaux noires et grises
* Stations de transfert sous vide et de relevage des eaux usées dans l'industrie
VII. Inspection et normes de qualité
* Inspection de la planéité : Inspection par interféromètre ≤ 2 bandes lumineuses.
* Test d'étanchéité à l'air : Atténuation du vide ≤ 0,1kPa/5min.
* Tolérance de faux-rond de la bague tournante ≤ 0,02 mm.
* Essai au brouillard salin du matériau 316 ≥ 480 heures.
* Essai complet de la garniture mécanique : vitesse 3000 tr/min, température du milieu 0-60°C.
8. Assistance technique et fourniture
HZT fournit un équipement complet, une conception de système et des services accessoires :
* Solutions complètes pour les pompes à vide marines et les stations de pompage sous vide des eaux usées
* Système OEM et soutien aux chantiers navals
* Approvisionnement rapide en pièces détachées et services de réparation
📧 Courriel de l'assistance technique : SJDT1199@gmail.com
🌐 Site web officiel : www.vacuumtoiletparts.com
1. HZT029151001 - Siège de soupape à clapet
2. HZT037302200 - Disque de soupape à clapet
3. HZT029151003 - Plaque de pression
4. HZT029150310 - Couvercle de la chambre d'aspiration
5. HZT037219210 - Joint torique
6. HZT029150320 - Chambre d'aspiration
7. HZT020202900 - Joint à douille hexagonale
8. HZT029151900 - Contre-écrou
9. HZT029150400 - Lame rotative
10. HZT029150500 - Lame stationnaire
11. HZT029152401 - Boulon hexagonal demi-fileté avec rondelle élastique (M10x170)
12. HZT029150601 - Bride d'extrémité
13. HZT029150701 - Rotor (roue)
14. HZT029150800 - Boîtier de rotor
15. HZT029151800 - Entretoise
16. HZT038201500 - Joint d'arbre
17. HZT034507420 - Collier de serrage
18. HZT034507500 - Tuyau
19. HZT029150391 - Bride d'étanchéité d'arbre
20. HZT029150901 - Chambre de pression (chambre d'évacuation de l'eau)
21. HZT029150310-02 - Couvercle d'aspiration (plaque métallique)
22. HZT029150450 - Assemblage de coupe
23. HZT/- - Moteur - 2.2kW - Moteur marin
24. HZT029015001 - Pompe à vide 15MBD
25. HZT023280061 - Siège de soupape à clapet
26. HZT037302100 - Disque de soupape à clapet
27. HZT023280091 - Plaque de pression
28. HZT023280050 - Couvercle de la chambre d'aspiration
29. HZT037219260 - Joint torique
30. HZT023280070 - Fixation de bride
31. HZT023280080 - Bride
32. HZT023280040 - Chambre d'aspiration
33. HZT020202900 - Bouchon
34. HZT020203100 - Lame rotative
35. HZT020203100 - Lame stationnaire
36. HZT021201000 - Porte-lame
37. HZT036202010 - Boulon hexagonal à demi-filet (avec rondelle élastique) M12x220
38. HZT023200210 - Plaque d'extrémité de la chambre d'aspiration
39. HZT023219000 - Boîtier de rotor
40. HZT021265401 - Rotor (Impeller)
41. HZT021217000 - Bouchon RG 3/8
42. HZT023219000 - Chambre de pression (chambre de décharge)
43. HZT023260400 - Douille d'isolation
44. HZT038218900 - Joint d'arbre
45. HZT023280030 - Bride d'étanchéité d'arbre
46. HZT023280050-02 - Couvercle de la chambre d'aspiration (feuille de métal)
47. HZT/- - Moteur - 3,0 kW - Moteur marin
48. HZT023280010 - Pompe à vide 25 MBA
