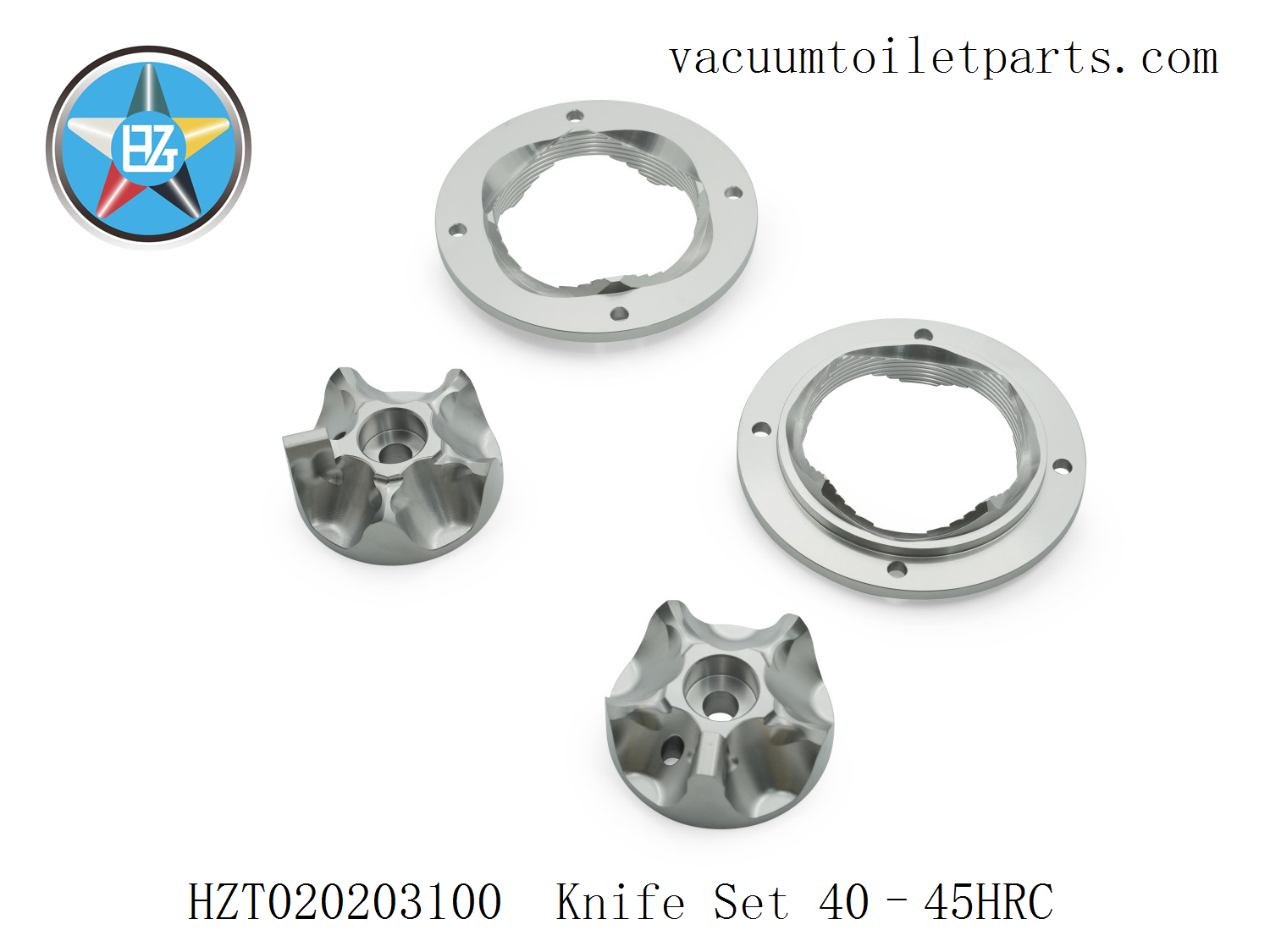

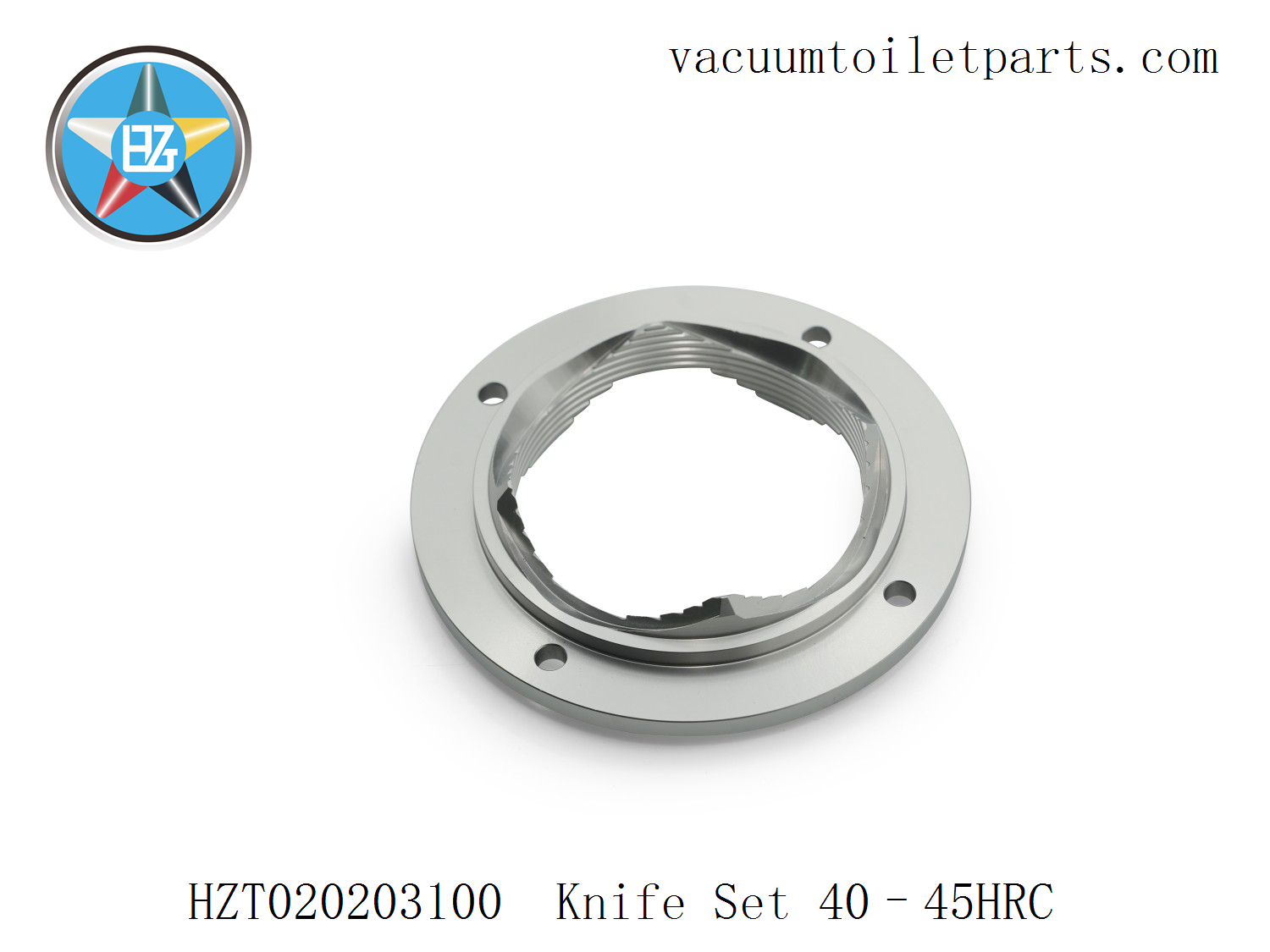

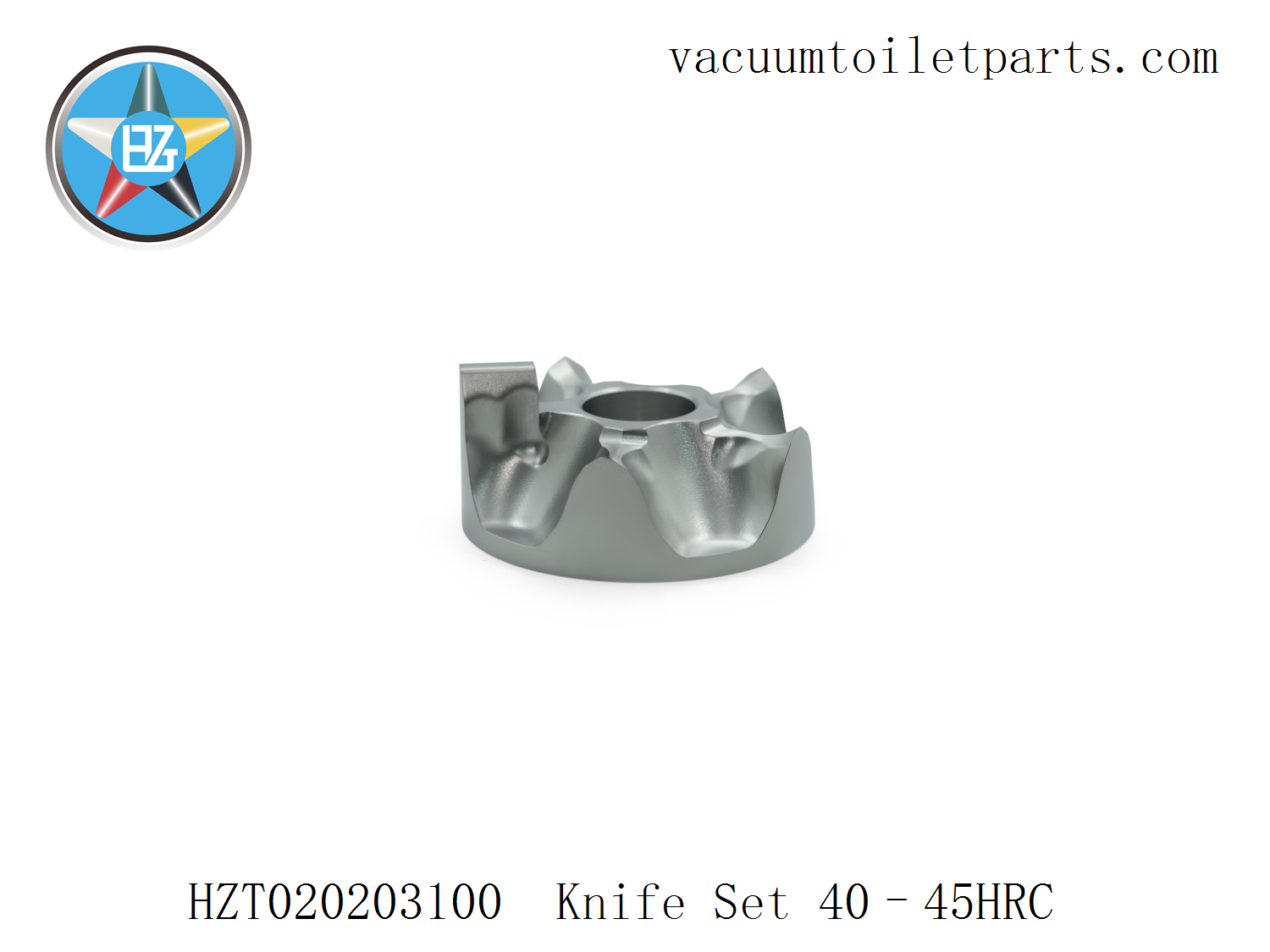

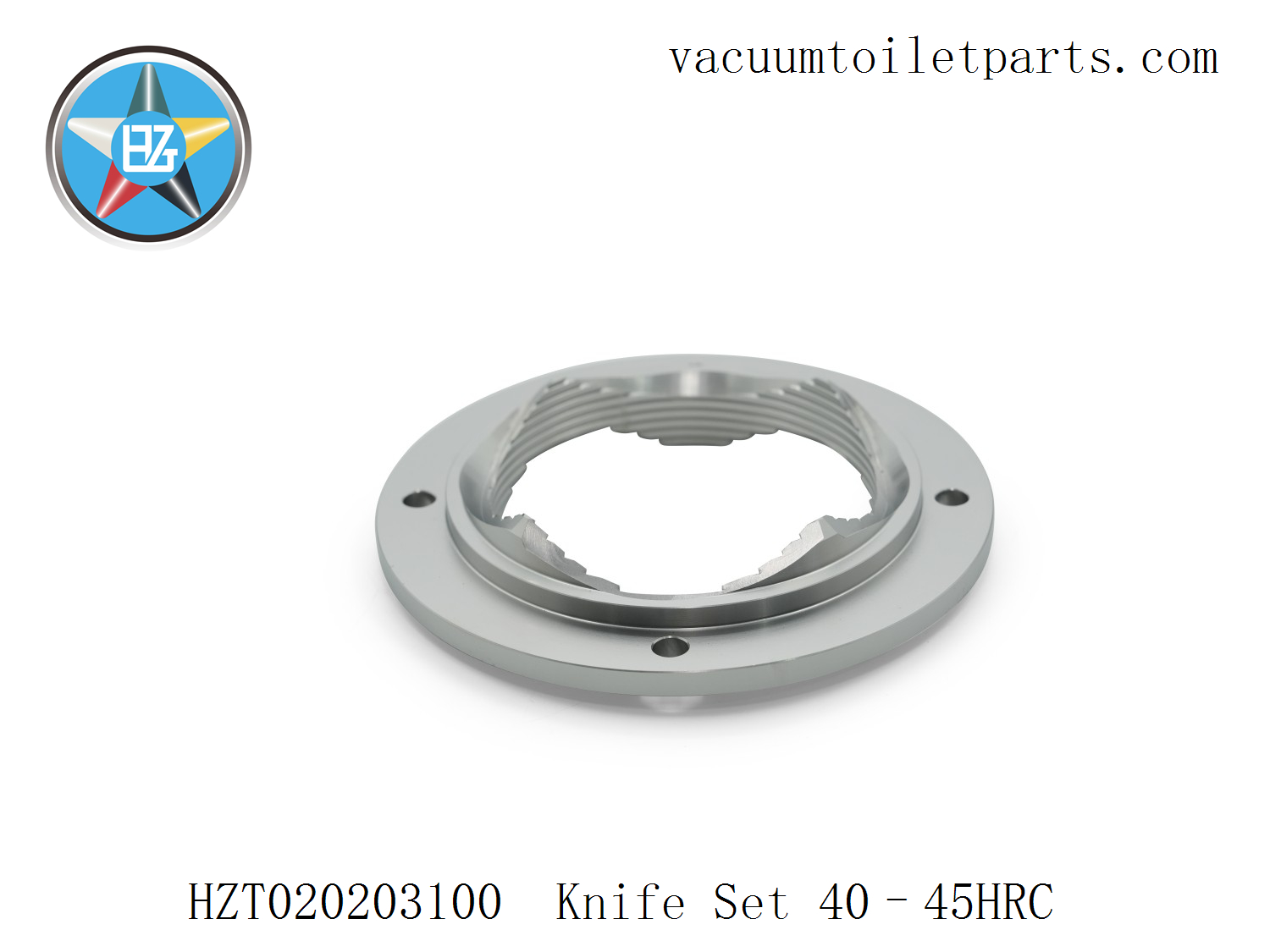

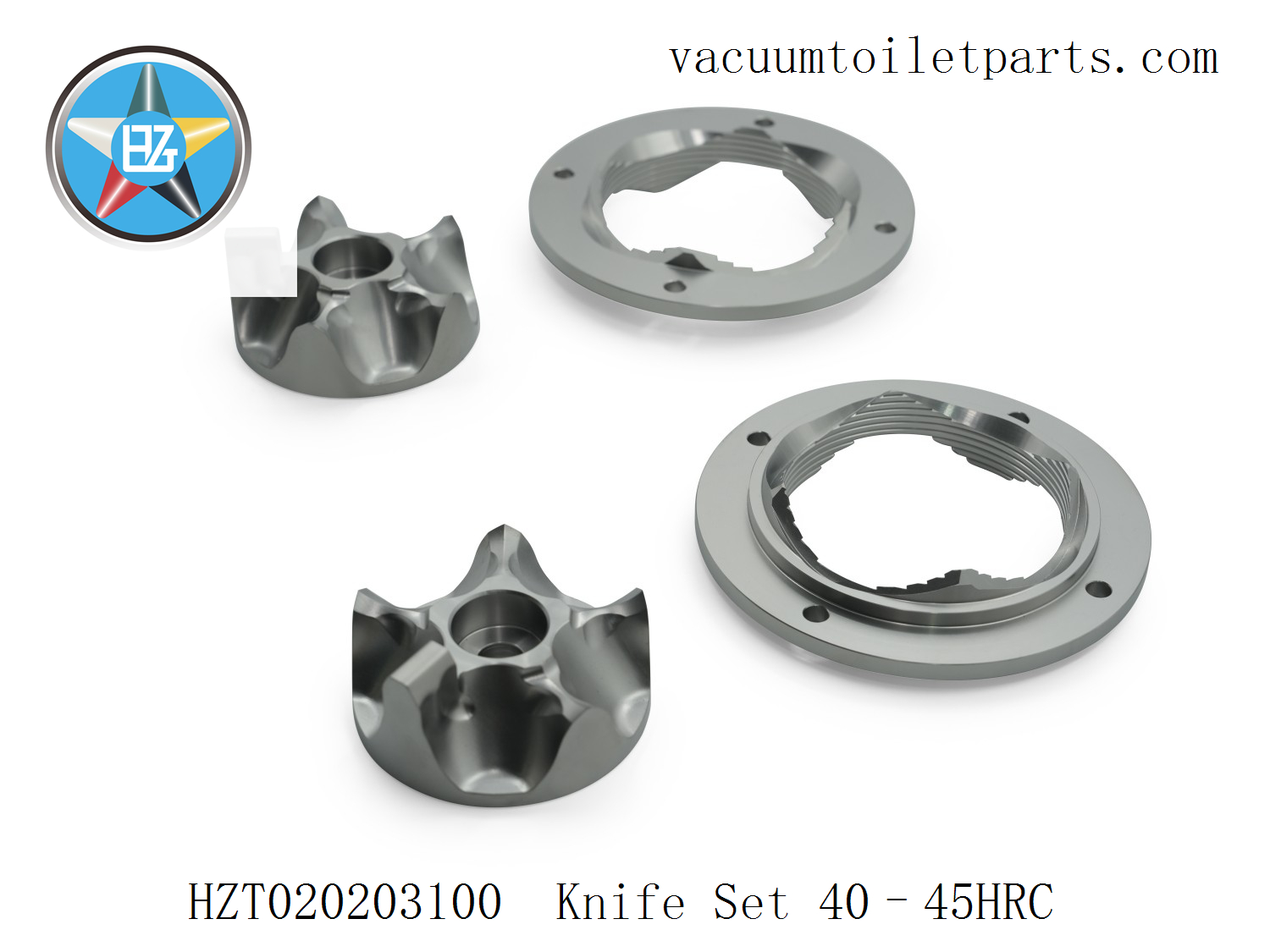

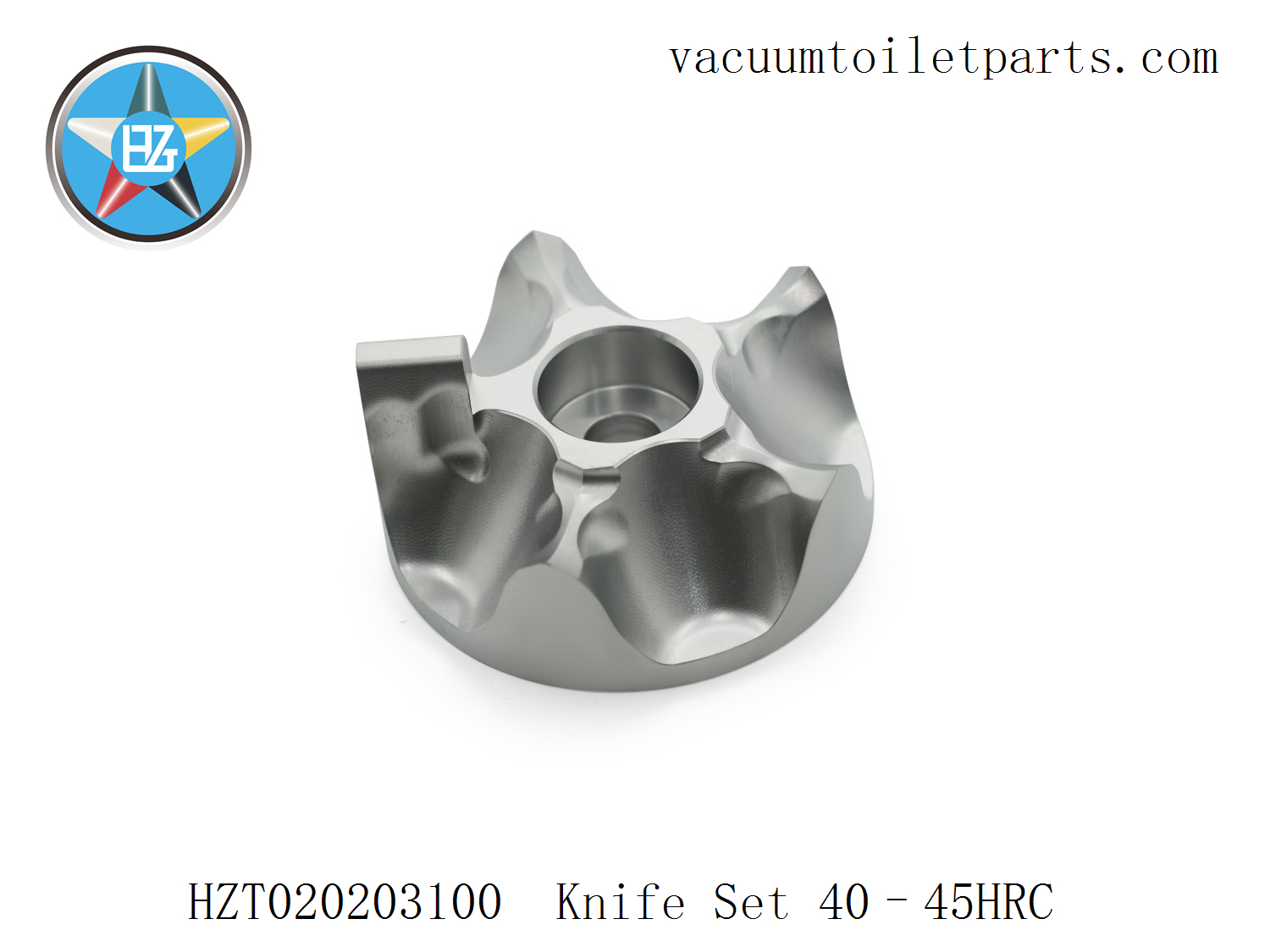

Узел ножей HZT020203100 является основным узлом измельчения морского вакуумного насоса HZT 25MBA. Он состоит из вращающегося и неподвижного ножа. Оба ножа изготовлены из нержавеющей стали 17-4PH (630), закаленной осаждением, с твердостью, контролируемой в диапазоне HRC 40-45. Они сочетают в себе высокую прочность, износостойкость и коррозионную стойкость, чтобы соответствовать сложным условиям работы в условиях высокой влажности, соляного тумана и твердых примесей в море.
Он имеет схожую конструктивную концепцию с серией 15MBD, но его геометрические размеры, монтажный интерфейс и рабочий зазор полностью отличаются, что делает его не взаимозаменяемым с 15MBD. Этот узел оптимизирован для более высокого расхода, более высокой скорости и более высокого крутящего момента 25MBA, что делает его подходящим для многокамерных и тяжелых вакуумных систем сбора/разгрузки.
1. Функциональное расположение: Эффективное измельчение, обеспечивающее беспрепятственный вакуумный поток
Блок лопастей образует высокоэффективную зону срезания между входом в головку насоса и передней частью крыльчатки, измельчая бумажные полотенца, волокна, пленки, мягкие пластики, пищевые отходы и другие материалы, поступающие в систему. Это значительно снижает риск засорения и обеспечивает непрерывный и стабильный сбор, подачу и нагнетание вакуума. Этот узел вместе с торцевой пластиной (HZT023200210 End Plate Suct. Chamber), торцевым фланцем (HZT023280030 Flange), ротором (HZT021265401 Rotor) и корпусом ротора (HZT023219000 Rotor Housing) образуют полный рабочий узел головки насоса.
2. Ключевые конструктивные особенности: Предназначен для работы в тяжелых условиях насоса 25MBA.
* Синергия двух лезвий: Вращающиеся лезвия обеспечивают высокоскоростное срезание, а неподвижные - стабильную поддержку и направление, поддерживая постоянный зазор** и угол среза.
* Высокий крутящий момент: Благодаря более высокой скорости и крутящему моменту главного двигателя 25MBA, это улучшает работу с запутанным и твердым мусором. * Геометрия и интерфейс: Для 25MBA используется специальная геометрия режущей головки и расстояние между крепежными отверстиями/интерфейс вала, которые не взаимозаменяемы с 15MBD, чтобы предотвратить неправильную установку.
* Коррозионная и усталостная стойкость: Материал и структура сочетают в себе устойчивость к точечной коррозии, запутыванию и усталостному разрушению, что делает их пригодными для длительной непрерывной эксплуатации.
III. Материалы и характеристики (описание, ориентированное на применение)
* Материал основания: Нержавеющая сталь 17-4PH (630), обеспечивающая превосходную комбинированную прочность и коррозионную стойкость, подходит для морских/береговых вакуумных систем.
* Твердость: HRC 40-45, обеспечивающая сбалансированную остроту, износостойкость и устойчивость к сколам.
* Поверхность и кромка: геометрия лезвия тщательно контролируется, что обеспечивает высокую эффективность сдвига и достаточное очищение от примесей, облегчая транспортировку по трубопроводу. * Стабильность: Вместе с уплотнением вала (HZT038281900), дистанционной втулкой (HZT023260400) и торцевым фланцем уплотнения вала (HZT023280030) эта система образует надежную систему осевого позиционирования и уплотнения, снижая вибрацию и риск перекрестного загрязнения жидкости.
IV. Применимые сценарии и расширение системы
* Корабли и яхты: Вакуумные системы санобработки/сброса на борту пассажирских судов типа "ро-ро", инженерных судов и яхт.
* Морская техника и порты: Системы вакуумного сброса и централизованного сбора на морских платформах и в доках.
* Наземные вакуумные туалеты: Наземные вакуумные туалеты/системы сбора отходов в дачных поселках, кемпингах, туристических зонах и на вокзалах/в аэропортах.
* Модернизация и замена: Подходит для регулярного технического обслуживания, восстановления и замены запасных частей главного двигателя HZT 25MBA. Он также может служить справочным материалом для подбора систем EVAC/JETS (при условии совместимости интерфейсов).
V. Рекомендации по эксплуатации, техническому обслуживанию и выбору модели
* Выбор модели: Совместим только с HZT 25MBA; если требуется узел ножа 15MBD, выберите соответствующую модель, чтобы избежать взаимозаменяемости.
* Техническое обслуживание: Рассчитайте интервалы технического обслуживания в зависимости от сложности носителя и времени работы. Если вы заметили снижение эффективности резки или ненормальную нагрузку на двигатель, проверьте износ лезвия и зазор.
* Вспомогательное оборудование: Рекомендуется выполнять техническое обслуживание вместе с торцевым фланцем, торцевой пластиной, уплотнением вала и кольцевым уплотнением (HZT037219200 / HZT037221602) для восстановления общей производительности напора насоса.
VI. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и услуги по ремонту
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Стационарный нож
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой (M10x170)
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Фланец уплотнения вала
20. HZT029150901 - Камера давления (камера сброса воды)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Морской двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Стационарный нож
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлический лист)
47. HZT/- - Двигатель - 3,0 кВт - Судовой двигатель
48. HZT023280010 - Вакуумный насос 25 MBA
