I. Обзор продукции

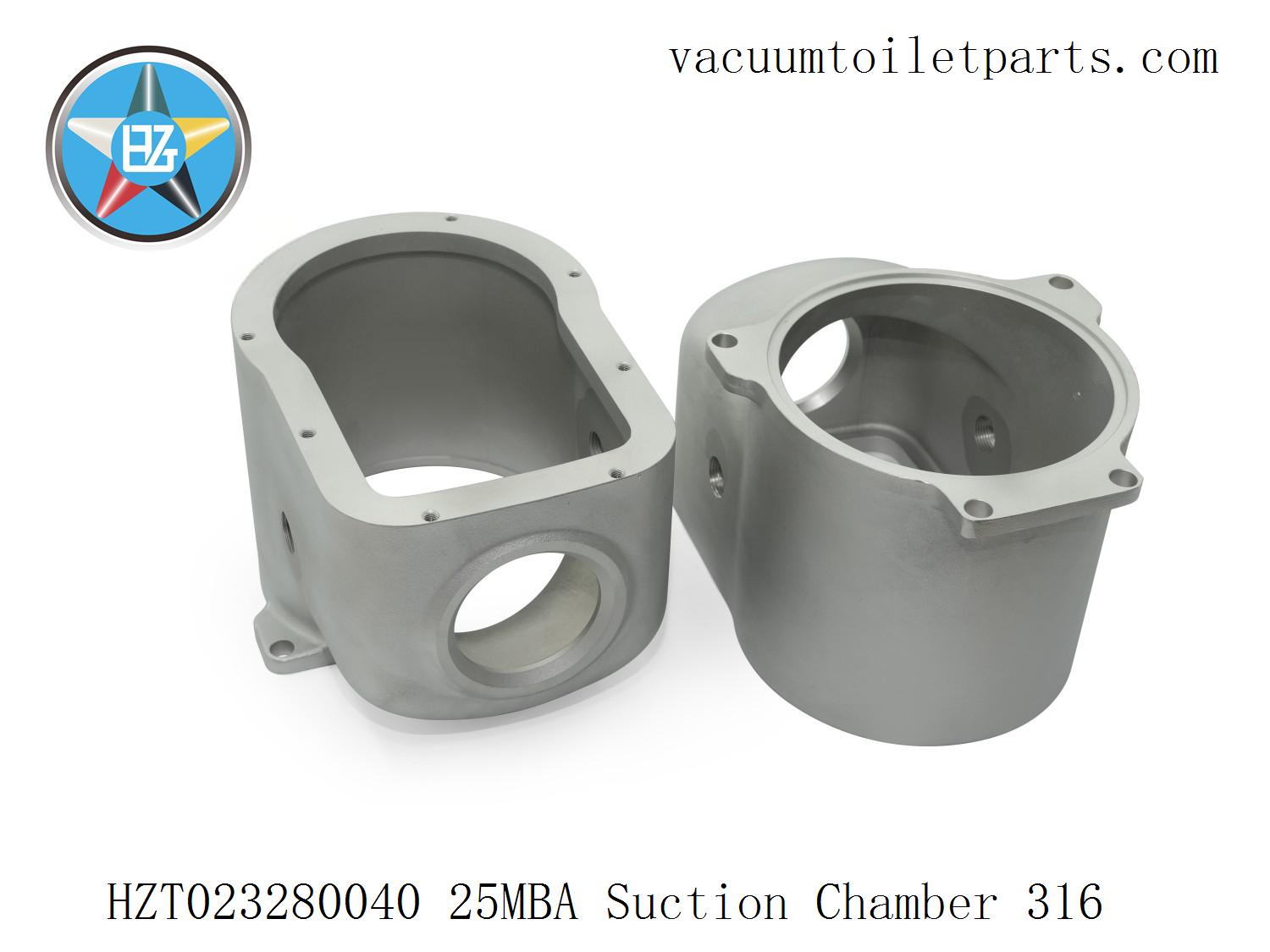

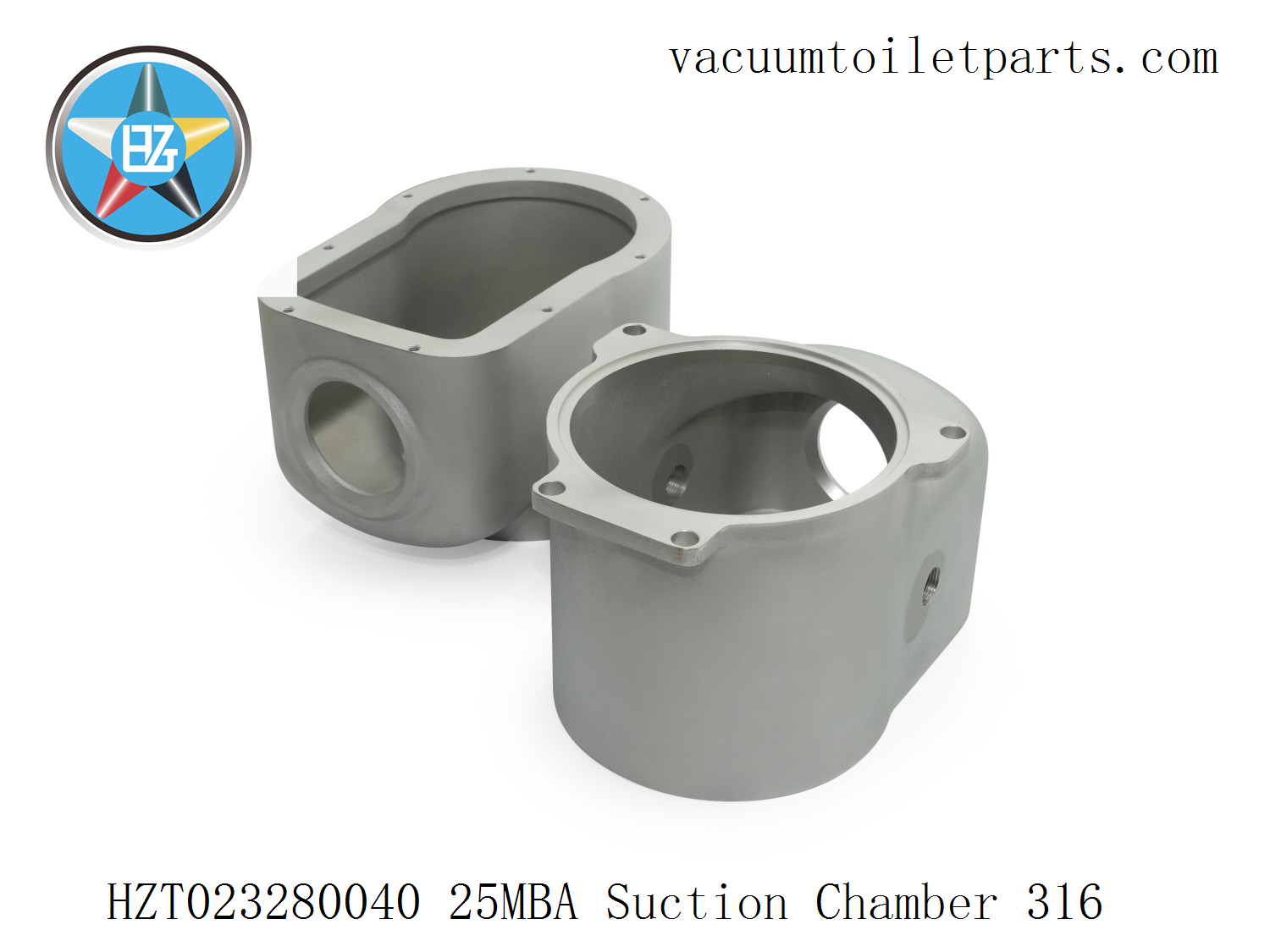

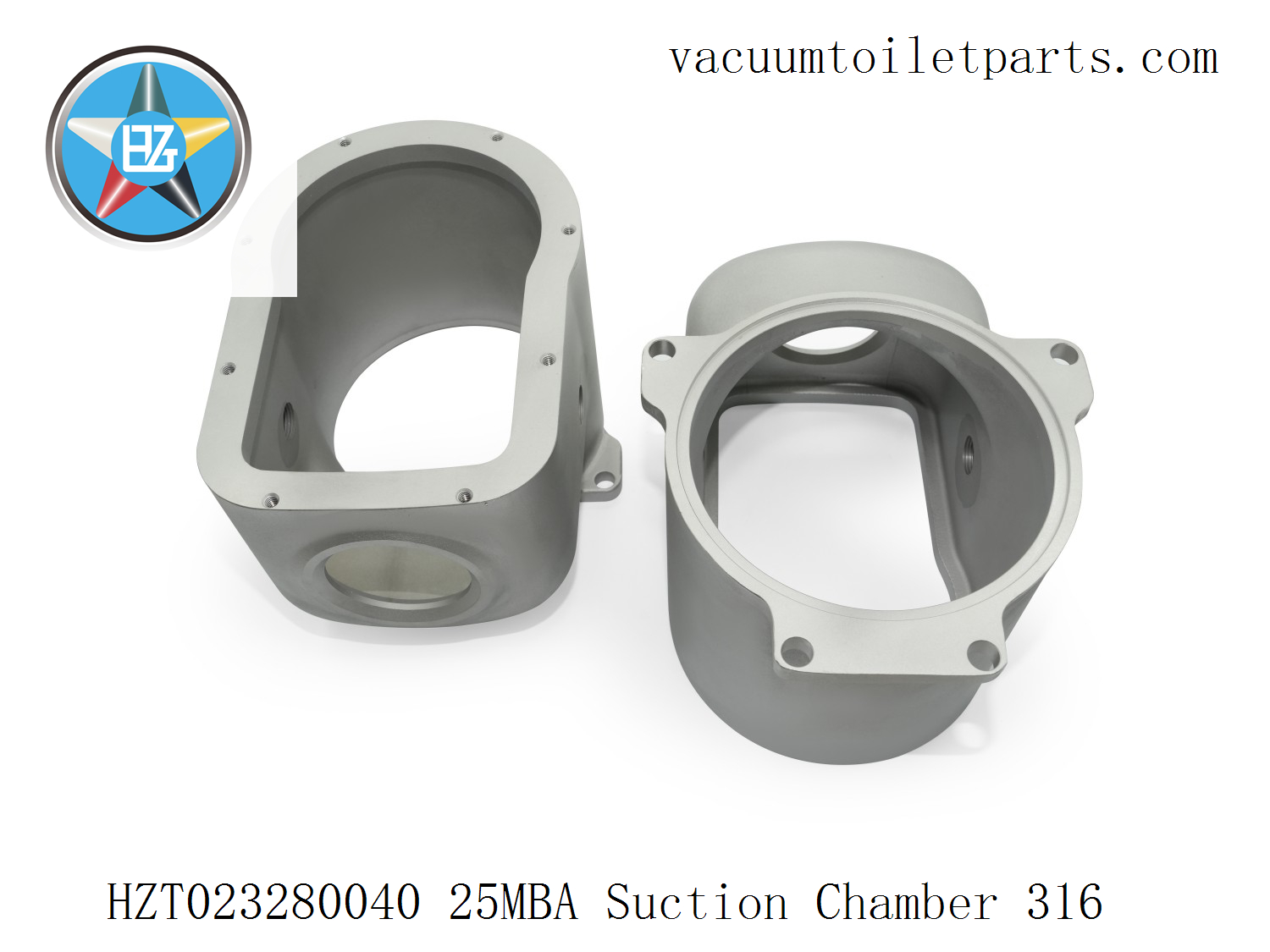

Всасывающая камера HZT023280040 является основным компонентом передней части HZT023280010 (морской вакуумный канализационный насос 25MBA). Она всасывает газожидкостную смесь сточных вод, черной или бытовой воды из трубопроводной системы в корпус насоса и направляет ее в HZT023219000 (корпус ротора) для передачи вакуума.
В этом компоненте используется монолитный процесс литья нержавеющей стали 316. Внутренний тракт потока разработан с использованием моделирования жидкости и оптимизированного вакуумного сопротивления. Это обеспечивает высокое вакуумное всасывание и высокую стабильность потока даже в условиях сильного отрицательного давления. Это ключевой компонент для быстрого создания вакуума во всем устройстве.
II. Структура и материалы
| Проект | Содержание |
| —- | ————————————————— |
| Материал | 316 нержавеющая сталь (AISI 316) цельное литье |
| Процесс | Среднетемпературное восковое точное литье + точное точение с ЧПУ + поверхностная электролитическая пескоструйная обработка |
| Интерфейс | Переднее подключение HZT029151001 (основание заслонки) <br> Задняя часть в сборе HZT023219000 (корпус ротора)|
| Уплотнение | Соответствующее уплотнительное кольцо HZT037219210 (NBR / EPDM) |
| Способ крепления | Крепление с двумя отверстиями (болты M8 с симметричной фиксацией) |
| Конструктивные особенности | Внутренний вакуумный переходный канал с закругленными углами обеспечивает низкий уровень вихря, низкий уровень шума и высокую эффективность всасывания |
III. Функция и производительность
1️⃣ Высокая эффективность вакуумного всасывания
Внутренняя обтекаемая структура камеры всасывания была проанализирована с помощью CFD (Computational Fluid Dynamics) оптимизации максимизирует эффективность создания отрицательного давления, улучшая скорость срабатывания вакуума примерно на 20% по сравнению с традиционными структурами.
2️⃣ Коррозионностойкая конструкция из нержавеющей стали 316
Подходит для сложных сред, таких как морская вода, черная вода и бытовые стоки, предотвращая электрохимическую коррозию и растрескивание при длительной эксплуатации.
3️⃣ Надежная конструкция уплотнения
В сочетании с уплотнительным кольцом (HZT037219210) внутренний вакуум насоса полностью изолирован от внешней среды.
4️⃣ Простой монтаж и обслуживание
Вставляется в корпус ротора HZT023219000, а конструкция крепления с двумя отверстиями обеспечивает быстрое выравнивание.
5️⃣ Совместимость с несколькими системами
Совместимы с насосами вариантов HZT25MBA и HZT25MBA-02, что обеспечивает надежную совместимость и простоту обслуживания.
IV. Типичные сопрягаемые компоненты
* 🔹 HZT023219000 - Корпус ротора
* 🔹 HZT023219100 - Камера давления
* 🔹 HZT023280030 - Фланец уплотнения вала
* 🔹 HZT038218900 - Механическое уплотнение вала
* 🔹 HZT037219210 - уплотнительное кольцо (NBR/EPDM)
* 🔹 HZT023280061 - Основание заслонки
Эти компоненты вместе образуют полную систему вакуумного всасывания, позволяя насосу быстро создавать стабильное вакуумное давление после запуска.
5. Приложения
Всасывающая камера HZT023280040 используется в основном на входе в вакуумные насосные системы и широко применяется в:
* 🚢 Вакуумные канализационные системы для морских судов и яхт
* ⚓ Морские вакуумные установки для сброса и сбора отходов
* 🚽 Вакуумные туалетные системы для наземных и внедорожных транспортных средств
* 🧱 Вакуумные насосные станции и вакуумные системы очистки сточных вод
6. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
📧 Электронная почта технической поддержки: SJDT1199@gmail.com
🌐 Официальный сайт: www.vacuumtoiletparts.com
1. HZT029151001 - Седло клапана заслонки
2. HZT037302200 - диск заслонки
3. HZT029151003 - нажимной диск
4. HZT029150310 - Крышка всасывающей камеры
5. HZT037219210 - уплотнительное кольцо
6. HZT029150320 - Всасывающая камера
7. HZT020202900 - Шестигранное торцевое уплотнение
8. HZT029151900 - контргайка
9. HZT029150400 - Вращающийся нож
10. HZT029150500 - Фиксированный клинок
11. HZT029152401 - Болт с шестигранной полурезьбой и пружинной шайбой M10x170
12. HZT029150601 - Торцевой фланец
13. HZT029150701 - Ротор (крыльчатка)
14. HZT029150800 - Корпус ротора
15. HZT029151800 - Проставка
16. HZT038201500 - Уплотнение вала
17. HZT034507420 - Хомут шланга
18. HZT034507500 - Шланг
19. HZT029150391 - Торцевой фланец уплотнения вала
20. HZT029150901 - Камера давления (нагнетательная камера)
21. HZT029150310-02 - Крышка всасывания (металлическая пластина)
22. HZT029150450 - Фреза в сборе
23. HZT/- - Двигатель - 2,2 кВт - Судовой двигатель
24. HZT029015001 - Вакуумный насос 15MBD
25. HZT023280061 - Седло клапана заслонки
26. HZT037302100 - Диск клапана заслонки
27. HZT023280091 - нажимной диск
28. HZT023280050 - Крышка всасывающей камеры
29. HZT037219260 - уплотнительное кольцо
30. HZT023280070 - Крепление фланца
31. HZT023280080 - Фланец
32. HZT023280040 - Камера всасывания
33. HZT020202900 - Вилка
34. HZT020203100 - Вращающийся нож
35. HZT020203100 - Фиксированное лезвие
36. HZT021201000 - Держатель лезвия
37. HZT036202010 - Болт с шестигранной полурезьбой (с пружинной шайбой) M12x220
38. HZT023200210 - Торцевая пластина камеры всасывания
39. HZT023219000 - Корпус ротора
40. HZT021265401 - Ротор (рабочее колесо)
41. HZT021217000 - Заглушка RG 3/8”
42. HZT023219000 - Камера давления (разгрузочная камера)
43. HZT023260400 - Изолирующая втулка
44. HZT038218900 - Уплотнение вала
45. HZT023280030 - Фланец уплотнения вала
46. HZT023280050-02 - Крышка всасывающей камеры (металлическая пластина)
47. HZT/- - Двигатель - 3,0 кВт - Морской двигатель
48. HZT023280010 - Вакуумный насос 25MBA
