I. Обзор продукции
Торцевое уплотнение вала HZT038218900 является одним из основных уплотнительных компонентов HZT023280010 (морской вакуумный канализационный насос 25MBA). Оно устанавливается между HZT023260400 (дистанционная втулка) и HZT023280030 (фланец уплотнения вала).
Он образует полную систему динамического уплотнения с HZT023219000 (корпус ротора), HZT023219100 (камера давления) и HZT021265401 (ротор).
Основная функция этого компонента - предотвращение утечки вакуума в месте прохода вала и обеспечение целостности камеры отрицательного давления внутри корпуса насоса. Он образует стабильный газожидкостный барьер за счет жидкой пленки на торцевых поверхностях динамического и статического колец, что делает его ключевым компонентом для достижения высокого вакуума и высокопроизводительной работы насоса 25MBA.

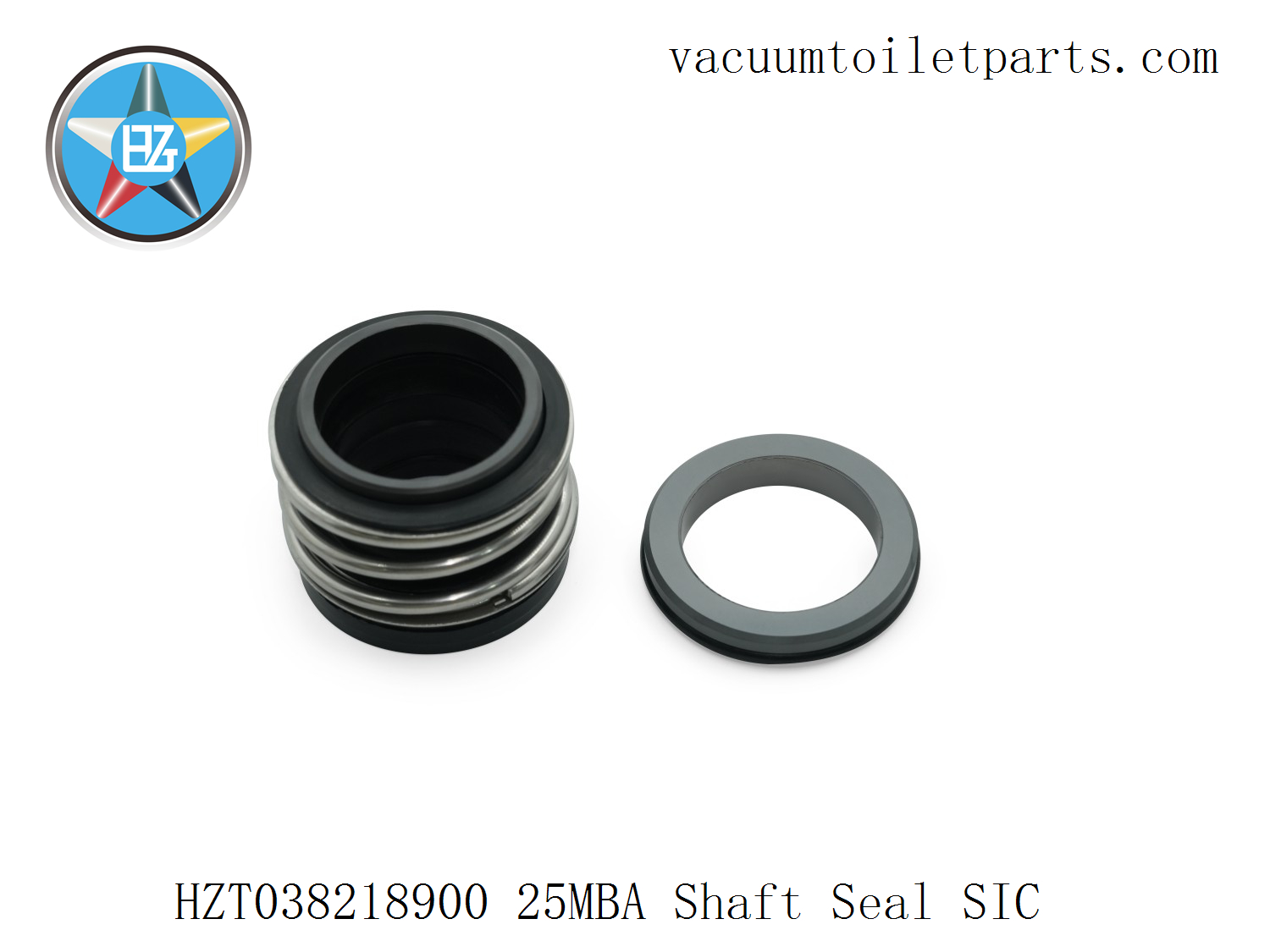

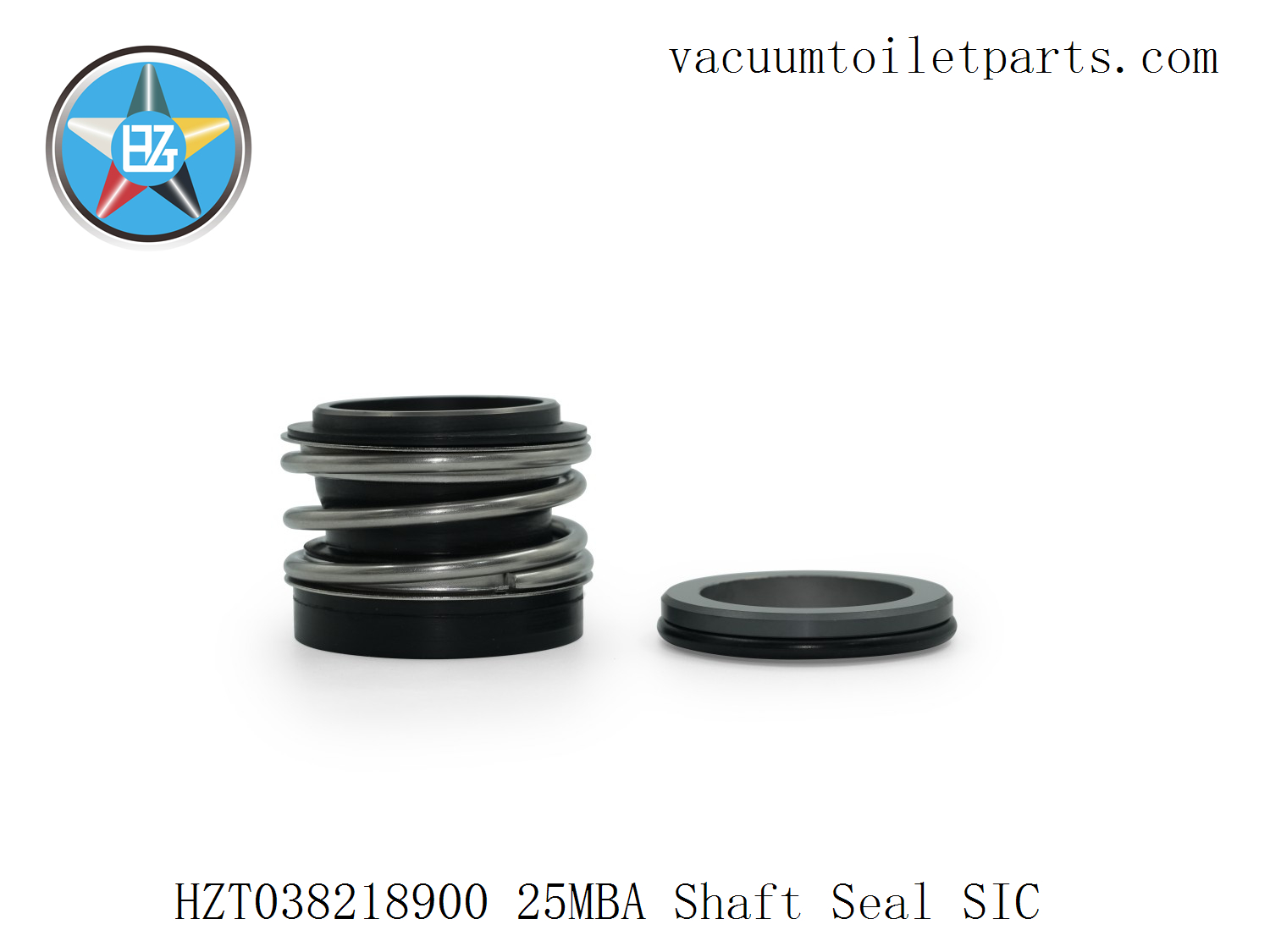

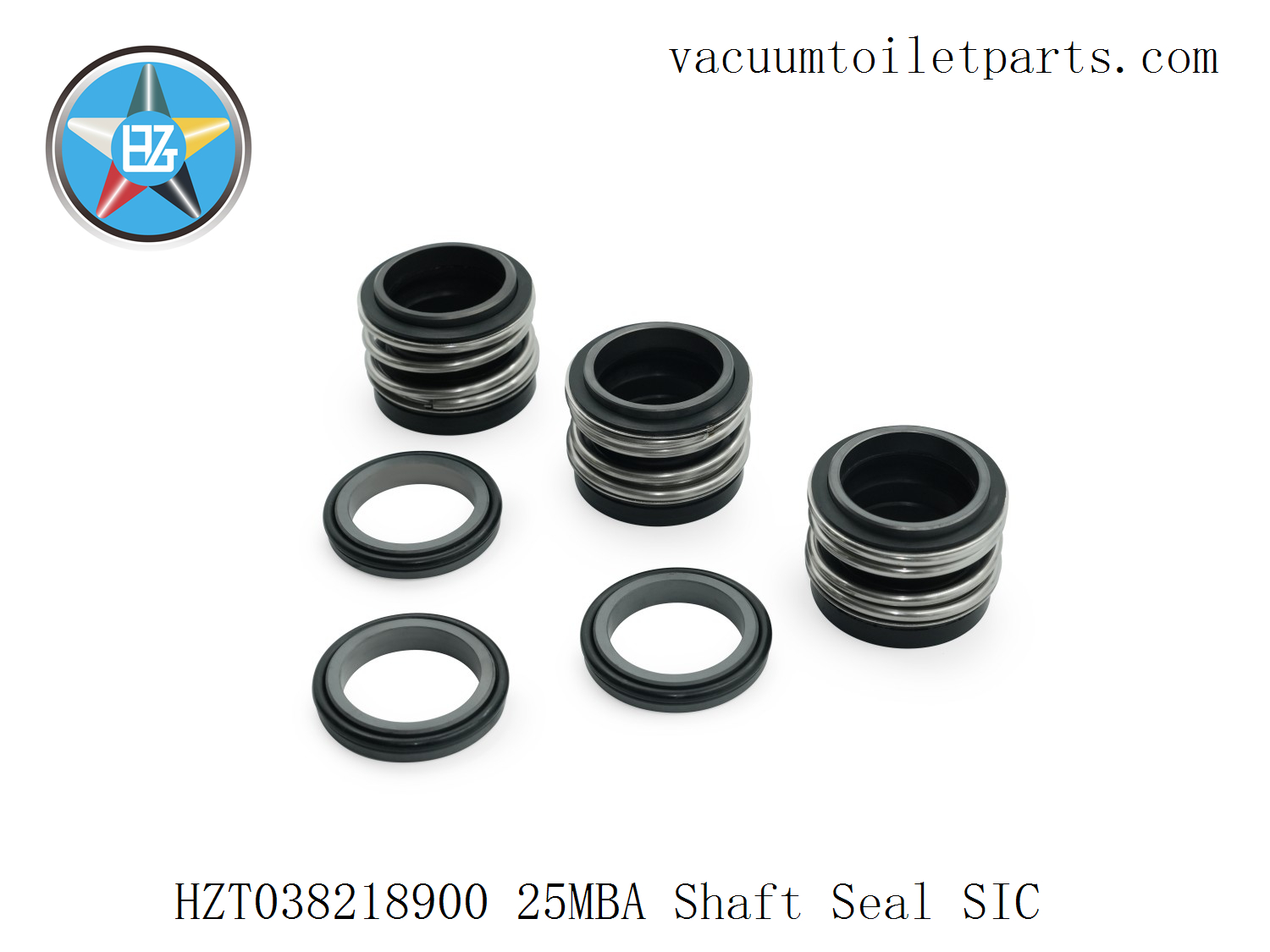

II. Структура и материалы
| Компоненты | Материалы | Функциональное описание |
| ——————- | ——————- | ————————– |
| Вращающееся кольцо | углеграфит | Вращается вместе с валом, образуя фрикционное уплотнение с неподвижным кольцом |
| Стационарное кольцо | SIC (карбид кремния) | Устанавливается во фланец, остается неподвижным, образуя уплотнительную поверхность |
| Пружины и металлические детали | Нержавеющая сталь (CNC Machined) | Обеспечивает упругую силу и устойчивость к коррозии |
| Уплотнительное кольцо | NBR / EPDM | Поглощает осевые вибрации, компенсирует изменения зазора между вращающимся и неподвижным кольцами и обеспечивает стабильный коэффициент сжатия уплотнения |
Производственный процесс
* Прецизионная обработка с ЧПУ
* Притирка торцевой поверхности (притирка) Плоскостность ≤ 2 мкм
* Тест динамической балансировки и тест на вакуумную герметичность (-0,09 МПа в течение 72 часов, без утечки)
* Все компоненты проходят испытания на коррозионную стойкость в соляном тумане и температурную стойкость
III. Преимущества производительности
1️⃣ Возможность герметизации в высоком вакууме
Принцип уплотнения торцевой поверхности жидкой пленкой обеспечивает стабильное отрицательное давление в камере насоса, что позволяет использовать его в системах вакуумной канализации и вакуумных туалетов.
2️⃣ Превосходная устойчивость к коррозии и износу
Конструкция из композитного материала SIC+316SS обеспечивает длительную эксплуатацию в морской воде, черной воде и сточных водах с твердыми загрязнениями.
3️⃣ Высокоточная структура подбора
Точная подгонка с HZT023260400 (распорная втулка) и HZT023280030 (фланец) для легкого монтажа и стабильного уплотнения.
4️⃣ Долгий срок службы
Поверхность трения из углеграфита характеризуется чрезвычайно низким износом (коэффициент трения μ≈0,08), что обеспечивает низкий уровень шума при работе и долгий срок службы.
5️⃣ Высокая ремонтопригодность и возможность замены
Модульная конструкция обеспечивает быструю замену и совместима с вакуумными насосами той же серии (HZT25MBA / HZT15MBD отличаются только конструкцией).
IV. Приложения
HZT038218900 подходит не только для HZT023280010 (25MBA морской вакуумный канализационный насос), но и широко используется в следующих системах и оборудовании:
* 🚢 Вакуумные канализационные системы для морских судов и яхт
* 🛳 Морские вакуумные разгрузочные системы
* ⚓ Портовые и портовые вакуумные станции
* 🚽 Наземные системы вакуумных туалетов и туалеты для автофургонов
* 🧱 Вакуумные установки для сбора и очистки сточных вод
Благодаря отличной герметичности и прочным материалам HZT038218900 является надежным решением для вакуумного уплотнения на кораблях, яхтах и в морских условиях.
V. Техническая поддержка и снабжение
HZT предоставляет комплексное оборудование, проектирование систем и услуги по подбору комплектующих:
* Комплексные решения для морских вакуумных насосов и канализационных вакуумных насосных станций
* Система OEM и поддержка верфи
* Быстрая поставка запчастей и ремонт
